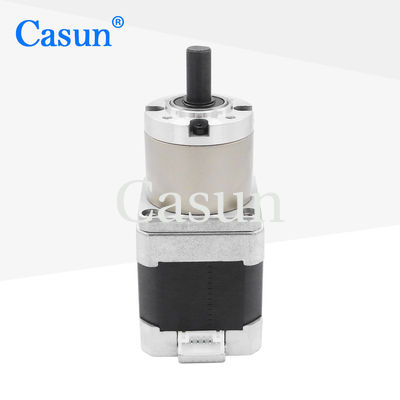

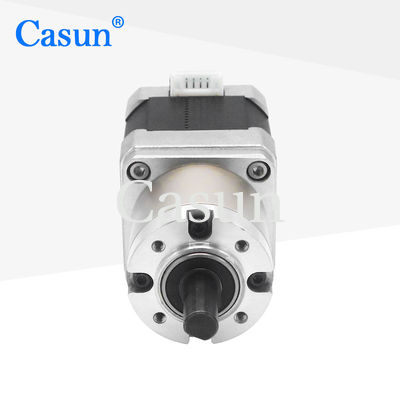

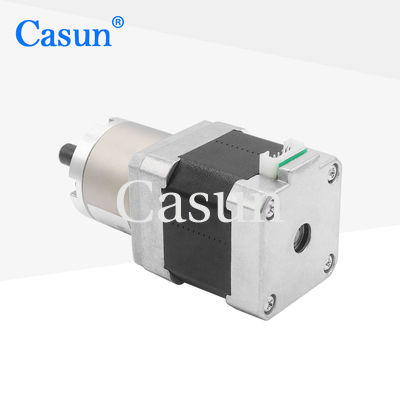

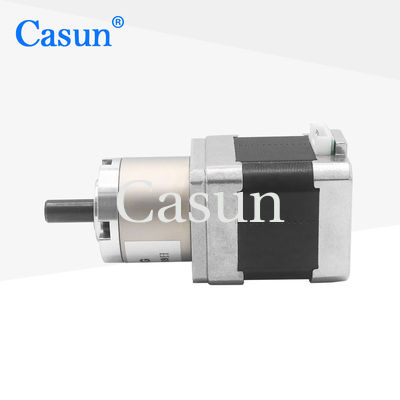

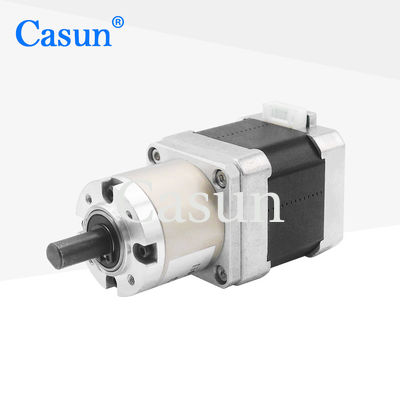

Le moteur est équipé d'un moteur à démarrage rapide de 424248 mm.13

Le moteur est équipé d'un moteur à démarrage rapide de 424248 mm.13

Nom De Marque:	Casun
Numéro De Modèle:	Le nombre total de véhicules ne doit pas dépasser 5 tonnes.
Quantité Maximale:	1 PC
Prix:	$16.49-$24.14
Conditions De Paiement:	D/A, T/T, L/C, D/P
Capacité à Fournir:	40000+PCS+mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ROHS,ISO

Le couple de sortie:

3.2n.m

Longueur:

48 mm

Courant nominal:

1.5A

Voltage nominal:

12 V

Rapport de réduction de vitesse:

1h13

Customized:

The motor can be designed &manufactured with customized request.

Détails d'emballage:

Carton: 36 x 29 x 14 cm

Mettre en évidence:

Moteur planétaire pas à pas

424248 mm moteur planétaire pas à pas

Moteur étapeur planétaire à couple élevé

Description de produit

Le réducteur peut réduire le nombre d'étapes du moteur, réduisant ainsi le déplacement angulaire de chaque étape et améliorant la précision de positionnement.

L'application dans les équipements médicaux comprend le positionnement d'outils chirurgicaux de précision et l'ajustement des plates-formes de soutien aux patients.

Caractéristiques:

Des versions bipolaires ou unipolaires sont disponibles
Nous offrons des services personnalisables et accueillons chaleureusement la fabrication sous contrat
Après avoir opéré en Chine pendant 12 ans, nous avons servi plus de 800 clients
Spécialiste professionnel des solutions de transmission
Personnalisation sur demande

Les dimensions

Spécifications du moteur

Pasteur ange.	10,8 °
Taille du cadre	42 mm
Nombre de phases	Phase 2
Courant nominal	1.5 A
Le couple de sortie (ref)	3.2N.m (à 10 tours par minute)
Résistance	1.65 mm
Inductivité	20,8 mH
Intérêt du rotor	38 g/cm2
Poids du moteur	00,56 kg
Taux de réduction des engins	1:13
Connexion	Bipolaire

Caractéristiques de fonctionnement

Moteur

Angle de pas: 1,8°

Température maximale: 80°C maximum

Température ambiante: -20 °C à 50 °C

Température de stockage -20 °C à 100 °C

Plage d'humidité (%) : 85% ou moins, non condensée

Isolation par fil magnétique: classe B 130°C

Résistance d'isolation: 100 M Ohm à 500 VDC

Résistance diélectrique: 500 VDC pendant 1 min

Boîte à engrenages

Matériau du boîtier:Métal
Les roulements à roulements à billes
Max.Tarde radiale ((12 mm par rapport à la bride): ≤ 80 N
Max.Tarde axiale de l'arbre: ≤ 30 N
Le jeu radiale de l'arbre (près de la bride): ≤ 0,06 mm
Le jeu axial de l'arbre: ≤ 0,3 mm
Réaction au point de non-charge:1.5°

courbes de couple

Les sous-modèles

Longueur du moteur	Longueur de la boîte de vitesses	Le Raio	Efficacité
34 mm 40 mm 48 mm 60 mm	27.2 mm	3.71	90%
		5.18
	35 mm	13.76	80%
		19.2
		26.8
	42.7 mm	51	70%
		71
		99.5
		139

Télécharger

Si notre moteur standard ne peut pas répondre à vos besoins,

Nous pouvons personnaliser le moteur selon vos besoins

Le contenu personnalisé comprend, mais sans s'y limiter, des arbres spéciaux, des paramètres d'enroulement, des dimensions d'installation, des fils de plomb avec des exigences spéciales, des connecteurs, etc.

Les options:
Le codeur, le frein, la boîte de vitesses, l'arbre.

Le moteur est équipé d'un moteur à démarrage rapide de 42*42*48 mm.13 1

Veuillez cliquer sur "Pour obtenir un devis." bouton ci-dessous pour nous dire vos besoins.
