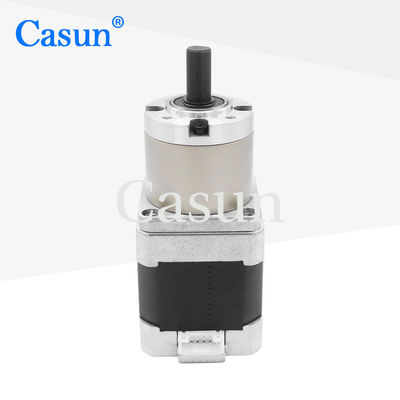

NEMA 17 424248 mm Boîte de vitesses moteur pas à pas 1,5A Rapport de vitesse 1:19.2

NEMA 17 424248 mm Boîte de vitesses moteur pas à pas 1,5A Rapport de vitesse 1:19.2

Nom De Marque:	Casun
Numéro De Modèle:	Le nombre de points de contrôle doit être le même que le nombre de points de contrôle.
Quantité Maximale:	1 PC
Prix:	$16.49-$24.14
Conditions De Paiement:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ROHS,ISO

Le couple de sortie:

3.2n.m

Longueur:

48 mm

Courant nominal:

1.5A

Voltage nominal:

12 V

Rapport de réduction de vitesse:

À 1 h 19.2

Customized:

The motor can be designed &manufactured with customized request.

Détails d'emballage:

Carton: 36 x 29 x 14 cm

Mettre en évidence:

Moteur pas à pas de la boîte de vitesses NEMA 17

Moteur pas à pas de 12 V NEMA 17

1.5A NEMA 17 Moteur pas à pas de boîte de vitesses

Description de produit

Le moteur pas à pas à décélération de 42 mm est largement utilisé dans diverses applications industrielles, telles que les équipements d'automatisation, les systèmes de positionnement de précision, les équipements électroniques, etc.

La conception de la boîte de vitesses peut améliorer la durabilité et la fiabilité du moteur et prolonger sa durée de vie.

Caractéristiques:

Des versions bipolaires ou unipolaires sont disponibles
Nous offrons des services personnalisables et accueillons chaleureusement la fabrication sous contrat
Nous possédons une expertise dans les solutions de transmission
Spécialiste professionnel des solutions de transmission
Les revendeurs sont activement recherchés

Les dimensions

Spécifications du moteur

Pasteur ange.	10,8 °
Taille du cadre	42 mm
Nombre de phases	Phase 2
Courant nominal	1.5 A
Le couple de sortie (ref)	4.1N.m (à 10 tours par minute)
Résistance	1.65 mm
Inductivité	20,8 mH
Intérêt du rotor	38 g/cm2
Poids du moteur	00,85 kg
Taux de réduction des engins	1:19.2
Connexion	Bipolaire

Caractéristiques de fonctionnement

Moteur

Angle de pas: 1,8°

Température maximale: 80°C maximum

Température ambiante: -20 °C à 50 °C

Température de stockage -20 °C à 100 °C

Plage d'humidité (%) : 85% ou moins, non condensée

Isolation par fil magnétique: classe B 130°C

Résistance d'isolation: 100 M Ohm à 500 VDC

Résistance diélectrique: 500 VDC pendant 1 min

Boîte à engrenages

Matériau du boîtier:Métal
Les roulements à roulements à billes
Max.Tarde radiale ((12 mm par rapport à la bride): ≤ 80 N
Max.Tarde axiale de l'arbre: ≤ 30 N
Le jeu radiale de l'arbre (près de la bride): ≤ 0,06 mm
Le jeu axial de l'arbre: ≤ 0,3 mm
Réaction au point de non-charge:1.5°

courbes de couple

Les sous-modèles

Longueur du moteur	Longueur de la boîte de vitesses	Le Raio	Efficacité
34 mm 40 mm 48 mm 60 mm	27.2 mm	3.71	90%
		5.18
	35 mm	13.76	80%
		19.2
		26.8
	42.7 mm	51	70%
		71
		99.5
		139

Télécharger

Si notre moteur standard ne peut pas répondre à vos besoins,

Nous pouvons personnaliser le moteur selon vos besoins

Le contenu personnalisé comprend, mais sans s'y limiter, des arbres spéciaux, des paramètres d'enroulement, des dimensions d'installation, des fils de plomb avec des exigences spéciales, des connecteurs, etc.

Les options:
Le codeur, le frein, la boîte de vitesses, l'arbre.

NEMA 17 42*42*48 mm Boîte de vitesses moteur pas à pas 1,5A Rapport de vitesse 1:19.2 1

Veuillez cliquer sur "Pour obtenir un devis." bouton ci-dessous pour nous dire vos besoins.
