1.2 Niveau NEMA 17 moteur pas à pas 3 phase 1.2A avec CE RoHS ISO

1.2 Niveau NEMA 17 moteur pas à pas 3 phase 1.2A avec CE RoHS ISO

Nom De Marque:	Casun
Numéro De Modèle:	Les produits de la catégorie 1 doivent être présentés dans la catégorie 1 de la présente annexe.
Quantité Maximale:	1 pièce
Prix:	$3.14-$5
Conditions De Paiement:	D / a, t / t, l / c, d / p
Capacité D'approvisionnement:	40000+PCS+mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ROHS,ISO

Passe-partout:

1.2°

Couple de maintien:

360mN.m

Actuel:

1.2A

Longueur du moteur:

40mm

Arbre:

Longueur ronde de l'axe 22mm

Phase:

GF146-1

Personnalisé:

Le moteur peut être conçu et fabriqué sur demande personnalisée.

Détails d'emballage:

Carton: 36 x 29 x 14 cm

Mettre en évidence:

1.2 Moteur pas à pas de niveau NEMA 17

1.2A NEMA 17 moteur pas à pas

Description de produit

Moteur pas à pas NEMA 17 à 1,2 degrés, 3 phases, 1,2 A, avec CE RoHS ISO

Largement utilisé dans les applications industrielles nécessitant précision, stabilité et mouvement rapide. Grâce au contrôle par signal d'impulsion, il est facile de réaliser des trajectoires de mouvement complexes.

Caractéristiques principales

Couple élevé et haute précision
Idéal pour les équipements de l'industrie de haute technologie et de l'industrie électronique
Nos ingénieurs vous contacteront dans les 48 heures pour vous proposer la meilleure solution
Nous possédons une expertise en solutions de transmission
Établi en Chine depuis 12 ans et a servi plus de 800 clients

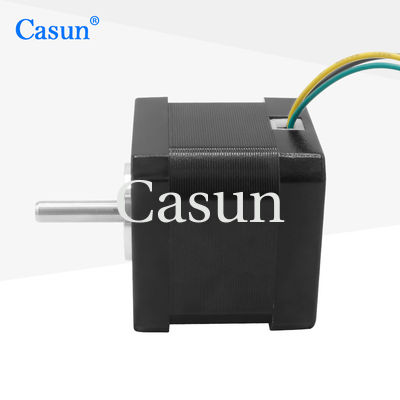

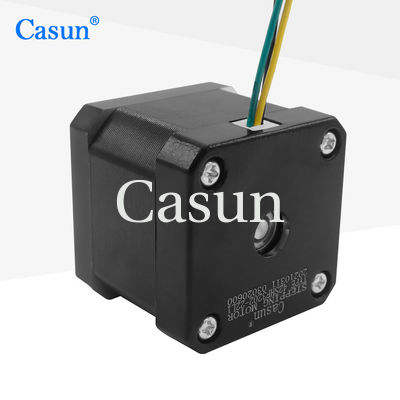

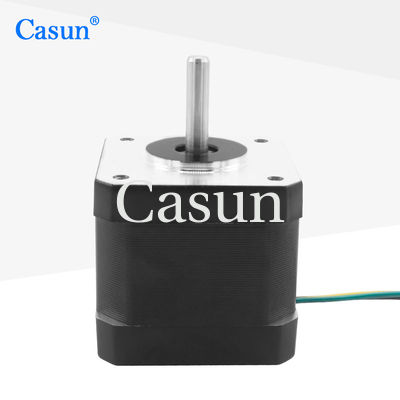

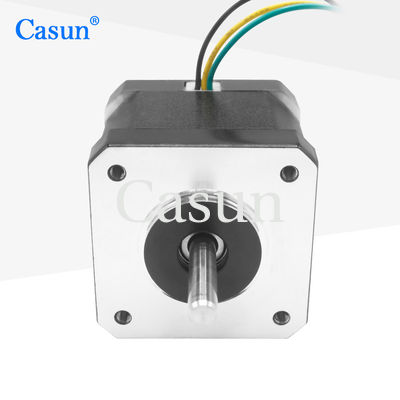

Apparence

Dimensions

Spécifications du moteur

Angle de pas 1,2°

Taille du cadre 42 mm

Nombre de phases 2 phases

Courant nominal 1,2 A

Couple de maintien 360 mN.m

Résistance 9,0 ohm

Inductance 10,3 mH

Inertie du rotor 57 g-cm²

Poids du moteur 0,24 kg

Nombre de fils 3

Connexion Bipolaire

Spécifications de fonctionnement

Angle de pas 1,8°

Température maximale 80°C maximum

Température ambiante -20°C à 50°C

Température de stockage -20°C à 100°C

Plage d'humidité 85% ou moins, sans condensation

Isolation du fil émaillé Classe B 130°C

Résistance d'isolement 100M Ohm à 500 VDC

Rigidité diélectrique 500 VDC pendant 1 min

Courbes de couple

Données et graphiques de courbes de couple disponibles sur demande.

Sous-modèles

Modèle	Couple de maintien	Angle de pas	Longueur du moteur	Type d'arbre	Courant nominal
42SHD4950	0,13 N.m	1,8°	20 mm	Arbre en D - 20 mm	1,0 A
42SHD4003	0,26 N.m	1,8°	34 mm	Arbre en D - 20 mm	0,4 A
42SHD0261	0,45 N.m	1,8°	40 mm	Arbre en D - 20 mm	1,68 A
42SHD4425	0,59 N.m	1,8°	48 mm	Arbre en D - 24 mm	2,0 A
42SHD4813	0,8 N.m	1,8°	60 mm	Arbre en D - 24 mm	2,1 A

Options de personnalisation

Si notre moteur standard ne répond pas à vos besoins, nous pouvons personnaliser le moteur selon vos exigences. Le contenu personnalisé comprend, sans s'y limiter, des arbres spéciaux, des paramètres d'enroulement, des dimensions d'installation, des fils de connexion avec des exigences spéciales, des connecteurs, etc.

Encodeur

Frein

Réducteur

Arbre

Veuillez cliquer sur le bouton "Obtenir un devis" ci-dessous pour nous faire part de vos besoins.
