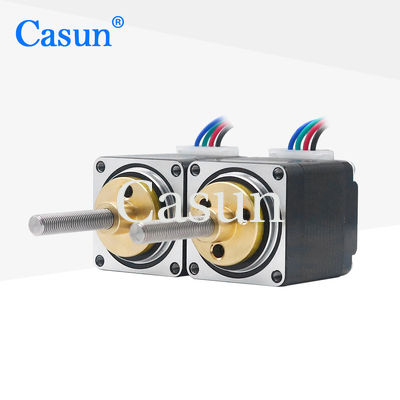

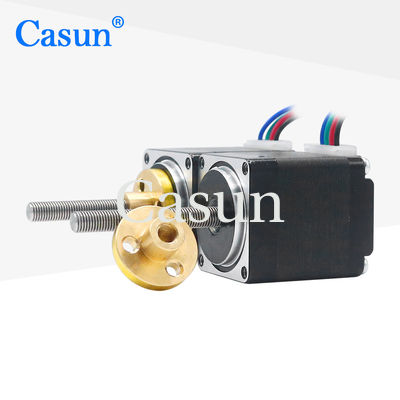

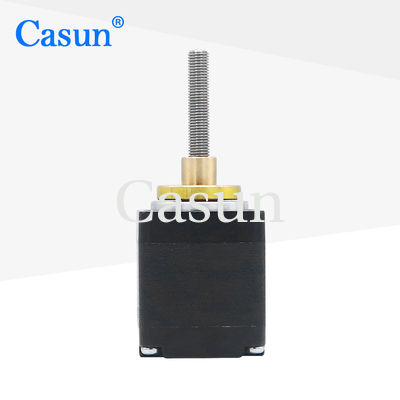

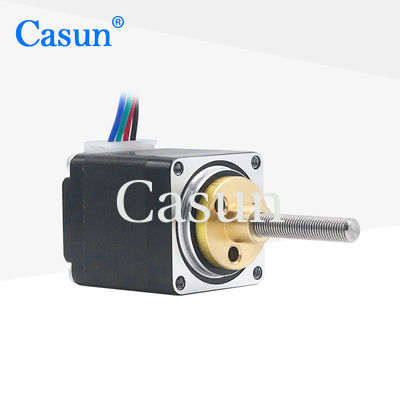

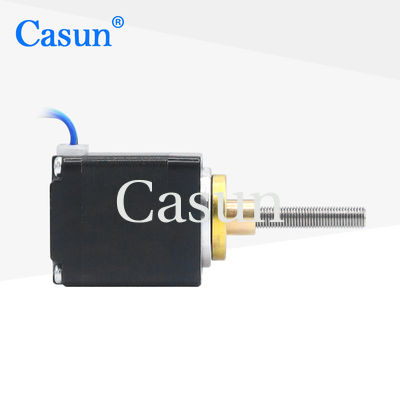

Mini moteur linéaire 1,8 degré NEMA 11 actionneur linéaire captif moteur hybride pas à pas

Mini moteur linéaire 1,8 degré NEMA 11 actionneur linéaire captif moteur hybride pas à pas

Nom De Marque:	Casun
Numéro De Modèle:	28SHD4202-36NM
Quantité Maximale:	1pc
Prix:	$10.94 - $14.94
Conditions De Paiement:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ROHS,ISO

Couleur:

Noir

Actuel:

0.67Amp

Le couple de maintien:

60mN.m

Le poids:

0,12 kg

Corps:

32 mm

Customized:

The motor can be designed &manufactured with customized request.

Détails d'emballage:

Carton : 38x29xc14m

Mettre en évidence:

1Actuateur linéaire de 8 degrés

Actuateur linéaire à moteur hybride pas à pas

Actuateur linéaire NEMA 11

Description de produit

Le moteur pas-à-pas à traction linéaire n'a pas de système de commande complexe, il est donc très fiable.

Généralement composé d'un moteur rotatif pas à pas et d'un type de système de transmission linéaire

Caractéristiques:

Notre équipe d'ingénieurs vous contactera dans les 48 heures pour vous fournir la solution optimale.
Construction hybride à étape
Disponible en version à un ou deux arbres
Opérationnel depuis 12 ans en Chine, desservant plus de 800 clients
Personnalisation sur demande

Les dimensions

Spécifications du moteur

Pasteur ange.	10,8 °
Taille du cadre	28 mm
Nombre de phases	Phase 2
Courant nominal	0.67 ampères
Le couple de maintien	60 mN.m
Résistance	5.6 ohm
Inductivité	30,4 mH
Intérêt du rotor	9 g-cm2
Poids du moteur	0.12kg
Scoupe à plomb	Tr4.76X0. Je suis désolé.635
Connexion	Bipolaire

Caractéristiques de fonctionnement

Angle de pas: 1,8°

Température maximale: 80°C maximum

Température ambiante: -20 °C à 50 °C

Température de stockage -20 °C à 100 °C

Plage d'humidité (%) : 85% ou moins, non condensée

Isolation par fil magnétique: classe B 130°C

Résistance d'isolation: 100 M Ohm à 500 VDC

Résistance diélectrique: 500 VDC pendant 1 min

Le jeu radial de l'arbre:0.02 Max. (450 g de charge)

Le jeu axial de l'arbre:0.08 Max. (450 g de charge)

La force radiale maximale est de 28 N (20 mm de la bride)

La force axiale maximale: 10 N

courbes de couple

Les sous-modèles

Modèle	Le couple de maintien	Angle de pas	Longueur du moteur	Type de puits	Courant nominal
42SHD4950	0.13 N.m.	10,8°	20 mm	D Arbre 20 mm	1.0A
42SHD4003	0.26 N.m.	10,8°	34 mm	D Arbre 20 mm	0.4A
42SHD0261	0.45 N.m.	10,8°	40 mm	D Arbre 20 mm	1.68A
42SHD4425	0.59 N.m.	10,8°	48 mm	D Arbre 24 mm	2.0A
42SHD4813	0.8 N.m.	10,8°	60 mm	D Arbre 24 mm	2.1A

Longueur du corps	Diamètre de la vis	Le tonnerre	Longueur de vis
20 mm 34 mm 40 mm 48 mm 60 mm	5	2	20 à 1000 mm
		8
	6.35	1.27
		3.175
		6.35
	6.5	3
		6.35
	8	1
		2
		4
		8
		12

Télécharger

Si notre moteur standard ne peut pas répondre à vos besoins,

Nous pouvons personnaliser le moteur selon vos besoins

Le contenu personnalisé comprend, mais sans s'y limiter, les arbres spéciaux, les paramètres d'enroulement, les dimensions d'installation, les fils de plomb ayant des exigences particulières, les connecteurs, etc.

Les options:
Le codeur, le frein, la boîte de vitesses, l'arbre.

Mini moteur linéaire 1,8 degré NEMA 11 actionneur linéaire captif moteur hybride pas à pas 1

Veuillez cliquer sur "Pour obtenir un devis." bouton ci-dessous pour nous dire vos besoins.
