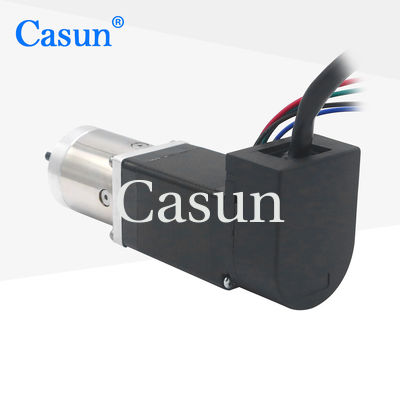

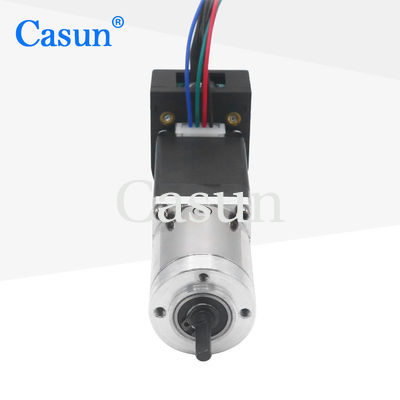

Moteur pas à pas NEMA 11 à couple élevé 282845mm 0,67A avec encodeur 10 1 ratio de réduction

Moteur pas à pas NEMA 11 à couple élevé 282845mm 0,67A avec encodeur 10 1 ratio de réduction

Nom De Marque:	Casun
Numéro De Modèle:	28SHD4401-19GQ
Quantité Maximale:	1pc
Prix:	$27.23-$30.23
Conditions De Paiement:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ROHS,ISO

Les mots clés:

Moteur pas à pas adapté

Voltage:

C.C 4.56V

Angle d'étape (degrés):

1.8 degrés

personnalisé:

Le moteur peut être conçu et fabriqué sur demande personnalisée.

Ratio d'engrenage:

19:1

Le couple de maintien:

95mN.m

Détails d'emballage:

Carton: 36 x 29 x 14 cm

Mettre en évidence:

Moteur pas à pas NEMA 11 à couple élevé

moteur pas à pas NEMA 11 282845 mm

Description de produit

Combinant un contrôle précis du moteur pas à pas et la capacité de rétroaction du codeur, tout en augmentant le couple à travers le réducteur.

L'encodeur fournit une rétroaction de position en temps réel, ce qui peut encore améliorer la précision de positionnement du moteur.

Caractéristiques:

Des versions bipolaires ou unipolaires sont disponibles
Construction hybride à étape
Disponible en version à un ou deux arbres
Chaque modèle de moteur pas à pas est adaptable à diverses applications
Les revendeurs sont recherchés!

Les dimensions

Spécifications du moteur

Pasteur ange.	10,8 °
Taille du cadre	28 mm
Nombre de phases	Phase 2
Courant nominal	0.67 ampères
Le couple de maintien	95 mN.m.
Résistance	60,8 ohm
Inductivité	40,9 mH
Intérêt du rotor	9 g-cm2
Poids du moteur	0.16kg
Taux de réduction des engins	19.2:1
Connexion	Bipolaire

Caractéristiques de fonctionnement

Moteur

Angle de pas: 1,8°

Température maximale: 80°C maximum

Température ambiante: -20 °C à 50 °C

Température de stockage -20 °C à 100 °C

Plage d'humidité (%) : 85% ou moins, non condensée

Isolation par fil magnétique: classe B 130°C

Résistance d'isolation: 100 M Ohm à 500 VDC

Résistance diélectrique: 500 VDC pendant 1 min

Boîte à engrenages

Matériau du boîtier:Métal
Les roulements à roulements à billes
Max.Tarde radiale ((12 mm par rapport à la bride): ≤ 80 N
Max.Tarde axiale de l'arbre: ≤ 30 N
Le jeu radiale de l'arbre (près de la bride): ≤ 0,06 mm
Le jeu axial de l'arbre: ≤ 0,3 mm
Réaction au point de non-charge:1.5°

courbes de couple

Les sous-modèles

Longueur du moteur	Longueur de la boîte de vitesses	Le Raio	Efficacité
34 mm 40 mm 48 mm 60 mm	27.2 mm	3.71	90%
		5.18
	35 mm	13.76	80%
		19.2
		26.8
	42.7 mm	51	70%
		71
		99.5
		139

Télécharger

Si notre moteur standard ne peut pas répondre à vos besoins,

Nous pouvons personnaliser le moteur selon vos besoins

Le contenu personnalisé comprend, mais sans s'y limiter, les arbres spéciaux, les paramètres d'enroulement, les dimensions d'installation, les fils de plomb ayant des exigences particulières, les connecteurs, etc.

Les options:
Le codeur, le frein, la boîte de vitesses, l'arbre.

Moteur pas à pas NEMA 11 à couple élevé 28*28*45mm 0,67A avec encodeur 10 1 ratio de réduction 1

Veuillez cliquer sur "Pour obtenir un devis." bouton ci-dessous pour nous dire vos besoins.
