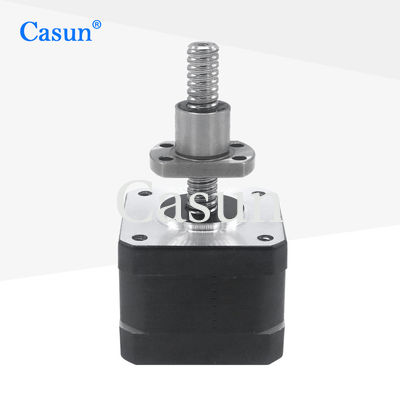

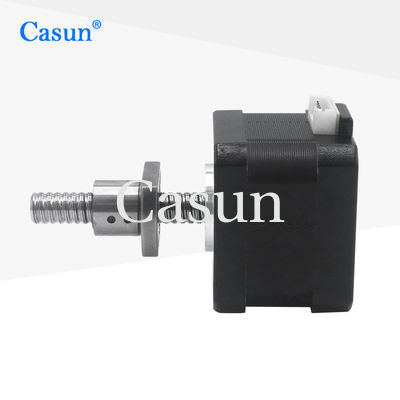

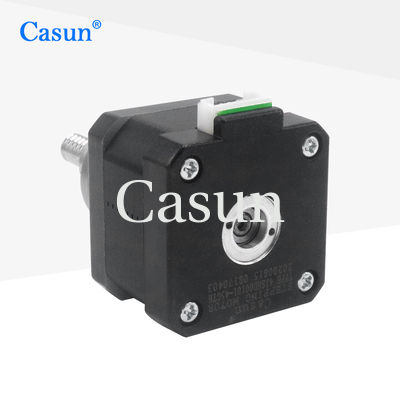

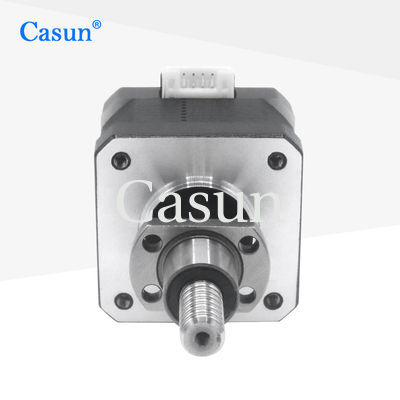

Nema 17 moteur pas à pas à vis à bille 34 mm bady 0,32Nm pour imprimante 3D CNC 4 plombs

Nema 17 moteur pas à pas à vis à bille 34 mm bady 0,32Nm pour imprimante 3D CNC 4 plombs

Nom De Marque:	Casun
Numéro De Modèle:	42SHD00101-45GTH
Quantité Maximale:	1pc
Prix:	$9.68-$14
Conditions De Paiement:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ROSH,ISO

Longueur de vis:

45MM

Le couple de maintien:

320mN.m

Phases:

Courant de débit:

1.68A

Corps:

34 mm

Personnalisé:

Le moteur peut être conçu et fabriqué sur demande personnalisée.

Détails d'emballage:

Carton : 38x29xc14m

Mettre en évidence:

Vire à bille Nema 17 à 4 têtes

34 mm de pneu Nema 17 à vis à billes

0.32Nm Nema 17 vis à bille

Description de produit

Directement connecté à l'arbre de sortie du moteur pas à pas, sans avoir besoin de courroies ou d'engrenages supplémentaires, réduisant la complexité et les erreurs de transmission.

L'usinage de précision, les lignes d'assemblage automatisées, les équipements de laboratoire, les équipements médicaux, les imprimantes 3D et les machines-outils CNC.

Caractéristiques:

Des versions bipolaires ou unipolaires sont disponibles
Conception de structure simple et compacte pour une installation et une maintenance faciles.
Disponible en version à un ou deux arbres
Couple élevé et précision élevée
Nous fournissons des services personnalisés et réalisons la fabrication sous contrat

Les dimensions

Spécifications du moteur

Pasteur ange.	10,8 °
Taille du cadre	42 mm
Nombre de phases	Phase 2
Courant nominal	1.68A
Le couple de maintien	320 mN.m
Résistance	1.5 mm
Inductivité	2.5 mH
Intérêt du rotor	38 g/cm2
Poids du moteur	0.23 kg
Scoupe à plomb	La vis à bille SFK0802
Connexion	Bipolaire

Caractéristiques de fonctionnement

Angle de pas: 1,8°

Température maximale: 80°C maximum

Température ambiante: -20 °C à 50 °C

Température de stockage -20 °C à 100 °C

Plage d'humidité (%) : 85% ou moins, non condensée

Isolation par fil magnétique: classe B 130°C

Résistance d'isolation: 100 M Ohm à 500 VDC

Résistance diélectrique: 500 VDC pendant 1 min

Le jeu radial de l'arbre:0.02 Max. (450 g de charge)

Le jeu axial de l'arbre:0.08 Max. (450 g de charge)

La force radiale maximale est de 28 N (20 mm de la bride).

La force axiale maximale: 10 N

courbes de couple

Les sous-modèles

Modèle	Le couple de maintien	Angle de pas	Longueur du moteur	Type de puits	Courant nominal
42SHD4950	0.13 N.m.	10,8°	20 mm	D Arbre 20 mm	1.0A
42SHD4003	0.26 N.m.	10,8°	34 mm	D Arbre 20 mm	0.4A
42SHD0261	0.45 N.m.	10,8°	40 mm	D Arbre 20 mm	1.68A
42SHD4425	0.59 N.m.	10,8°	48 mm	D Arbre 24 mm	2.0A
42SHD4813	0.8 N.m.	10,8°	60 mm	D Arbre 24 mm	2.1A

Télécharger

Si notre moteur standard ne peut pas répondre à vos besoins,

Nous pouvons personnaliser le moteur selon vos besoins

Le contenu personnalisé comprend, mais sans s'y limiter, les arbres spéciaux, les paramètres d'enroulement, les dimensions d'installation, les fils de plomb ayant des exigences particulières, les connecteurs, etc.

Les options:
Le codeur, le frein, la boîte de vitesses, l'arbre.

Nema 17 moteur pas à pas à vis à bille 34 mm bady 0,32Nm pour imprimante 3D CNC 4 plombs 1

Veuillez cliquer sur "Pour obtenir un devis." bouton ci-dessous pour nous dire vos besoins.
