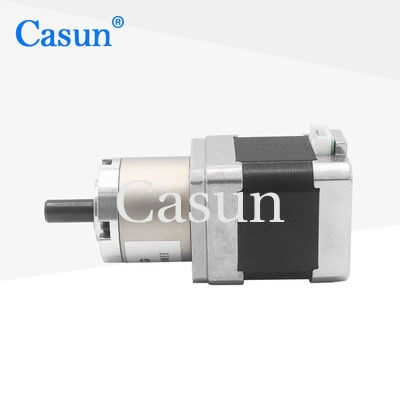

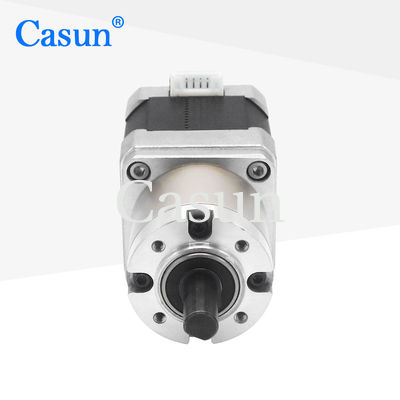

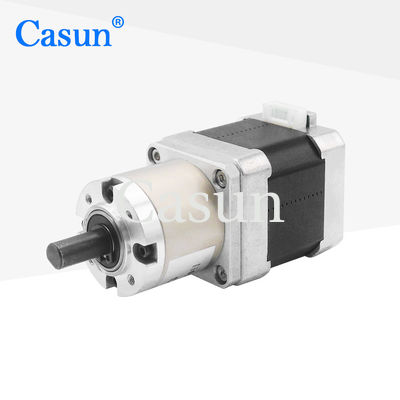

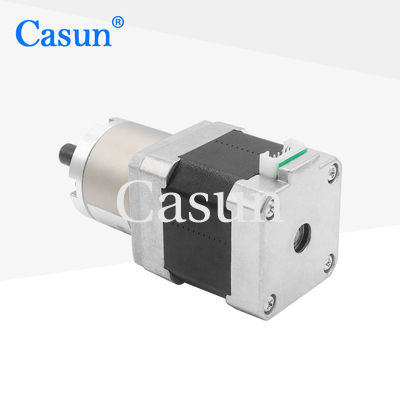

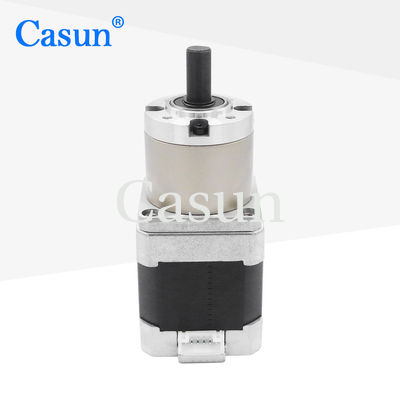

NEMA 17 économie planétaire moteur pas à pas engrenage 48 mm corps pour le bricolage CNC

NEMA 17 économie planétaire moteur pas à pas engrenage 48 mm corps pour le bricolage CNC

Nom De Marque:	Casun
Numéro De Modèle:	42SHD0404-27G
Quantité Maximale:	1pc
Prix:	$26.46-$29.46
Conditions De Paiement:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ROHS,ISO

Courant / phase:

1.5A

Le couple de maintien:

5.4N.m

Voltage nominal:

3.0V

Personnalisé:

Le moteur peut être conçu et fabriqué sur demande personnalisée.

Boîte à engrenages:

1:27

Détails d'emballage:

Carton: 36 x 29 x 14 cm

Mettre en évidence:

Moteur pas à pas planétaire de la NEMA 17

Moteur pas à pas planétaire CNC bricolage

Moteur planétaire pas à pas de 48 mm

Description de produit

La série de moteurs hybrides pas à pas de 42 mm offre un couple de maintien puissant dans une variété de tailles.

Utilisation avec un pilote de micro-étape pour réduire les vibrations et obtenir une résolution d'étape plus élevée.

Caractéristiques:

Des versions bipolaires ou unipolaires sont disponibles
Construction hybride à étape
Disponible en version à un ou deux arbres
Offrir des "certifications internationales multiples" aux équipements de l'industrie de haute technologie et de l'industrie électronique
Offrir des services sur mesure

Les dimensions

Spécifications du moteur

Pasteur ange.	10,8 °
Taille du cadre	42 mm
Nombre de phases	Phase 2
Courant nominal	1.5 A
Le couple de maintien	5.4 N.m.
Résistance	2.0 om
Inductivité	20,8 mH
Intérêt du rotor	72 g/cm2
Poids du moteur	0.85kg
Taux de réduction des engins	1:27
Connexion	Bipolaire

Caractéristiques de fonctionnement

Moteur

Angle de pas: 1,8°

Température maximale: 80°C maximum

Température ambiante: -20 °C à 50 °C

Température de stockage -20 °C à 100 °C

Plage d'humidité (%) : 85% ou moins, non condensée

Isolation par fil magnétique: classe B 130°C

Résistance d'isolation: 100 M Ohm à 500 VDC

Résistance diélectrique: 500 VDC pendant 1 min

Boîte à engrenages

Matériau du boîtier:Métal
Les roulements à roulements à billes
Max.Tarde radiale ((12 mm par rapport à la bride): ≤ 80 N
Max.Tarde axiale de l'arbre: ≤ 30 N
Le jeu radiale de l'arbre (près de la bride): ≤ 0,06 mm
Le jeu axial de l'arbre: ≤ 0,3 mm
Réaction au point de non-charge:1.5°

courbes de couple

Les sous-modèles

Longueur du moteur	Longueur de la boîte de vitesses	Le Raio	Efficacité
34 mm 40 mm 48 mm 60 mm	27.2 mm	3.71	90%
		5.18
	35 mm	13.76	80%
		19.2
		26.8
	42.7 mm	51	70%
		71
		99.5
		139

Télécharger

Si notre moteur standard ne peut pas répondre à vos besoins,

Nous pouvons personnaliser le moteur selon vos besoins

Le contenu personnalisé comprend, mais sans s'y limiter, les arbres spéciaux, les paramètres d'enroulement, les dimensions d'installation, les fils de plomb ayant des exigences particulières, les connecteurs, etc.

Les options:
Le codeur, le frein, la boîte de vitesses, l'arbre.

NEMA 17 économie planétaire moteur pas à pas engrenage 48 mm corps pour le bricolage CNC 1

Veuillez cliquer sur "Pour obtenir un devis." bouton ci-dessous pour nous dire vos besoins.
