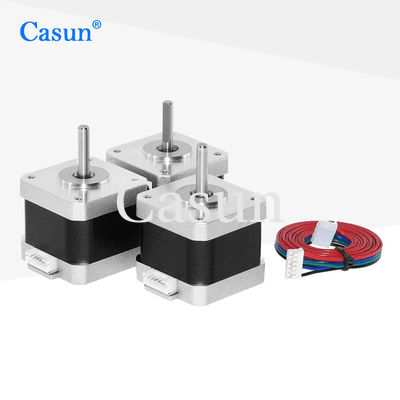

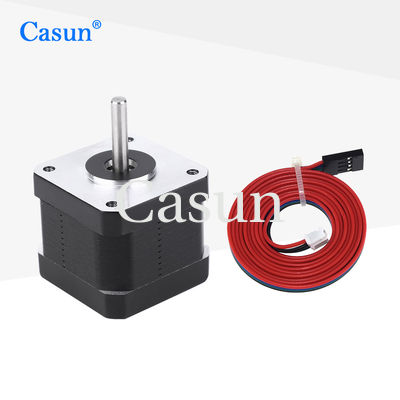

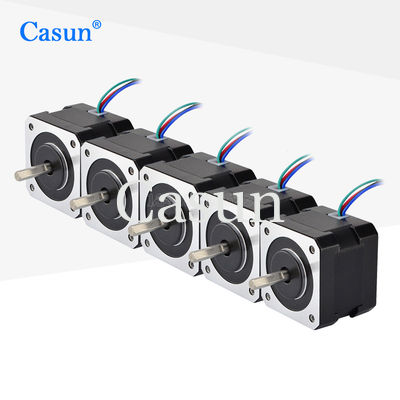

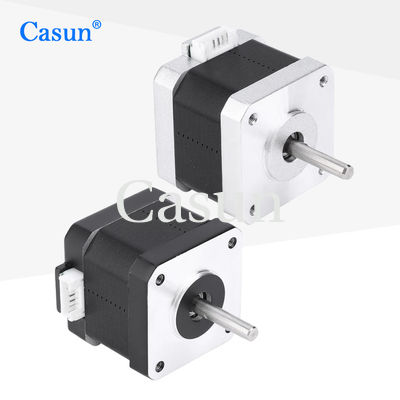

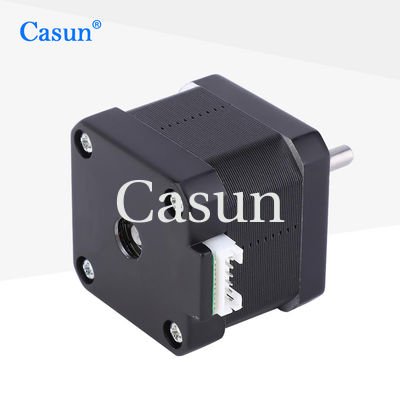

Moteur pas à pas de 40 mm 2 phase 12V NEMA 17 avec température ambiante de -20 à 50 °C

Moteur pas à pas de 40 mm 2 phase 12V NEMA 17 avec température ambiante de -20 à 50 °C

Nom De Marque:	Casun
Numéro De Modèle:	Le nombre de points de contrôle est le suivant:
Quantité Maximale:	1 pièce
Prix:	$4-$8
Conditions De Paiement:	D / a, t / t, l / c, d / p
Capacité D'approvisionnement:	40000+PCS+mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ROSH,ISO

Passe-partout:

1,8°

Couple de maintien:

300 MN.M

Actuel:

0.6A

Longueur du moteur:

40mm

Arbre:

24mm Longueur

Tension:

Personnalisé:

Le moteur peut être conçu et fabriqué sur demande personnalisée.

Inertie du rotor:

57 g-cm2

Tension nominale:

6 V

Poids:

0,24kg

Couple de détente:

15mN.m

Longueur de l'arbre:

24 mm

Nombre d'avances:

Phase:

Courant nominal:

0,6 A

Inductance de phase:

20 MH

Diamètre de l'arbre:

5 mm

Angle de pas:

1,8 degrés

Détails d'emballage:

Carton: 36 x 29 x 14 cm

Mettre en évidence:

moteur pas à pas de la NEMA 17 de 40mm

Moteur pas à pas de 12 V ou 17 V

moteur pas à pas de la NEMA 17 biphasés

Description de produit

40 mm 2 phase 12V NEMA 17 moteur pas à pas

La série de moteurs hybrides pas à pas de 42 mm offre un couple de maintien puissant dans une variété de tailles. Utilisation avec un pilote de micro-étape pour réduire les vibrations et obtenir une résolution d'étape plus élevée. Choisissez une version de base ou demandez votre propre configuration personnalisée.

Principales caractéristiques

Des versions bipolaires ou unipolaires sont disponibles
Construction hybride à étape
Disponible en version à un ou deux arbres
Approuvé CE et RoHS
Personnalisation sur demande

Apparence

Les dimensions

Spécifications du moteur

Angle de pas	10,8°
Taille du cadre	40 mm
Nombre de phases	Phase 2
Courant nominal	0.6 A
Le couple de maintien	300 mN.m
Résistance	10 ohms
Inductivité	20 mH
Intérêt du rotor	57 g/cm2
Poids du moteur	00,24 kg
Nombre de pistes	4
Connexion	Unipolaire

Caractéristiques de fonctionnement

Angle de pas

1.2°

Température maximale

80°C maximum

Température ambiante

-20 à 50 °C

Température de stockage

-20°C à 100°C

Plage d'humidité

d'une épaisseur n'excédant pas 85%, sans condensation

Isolation par fil magnétique

Classe B 130°C

Résistance à l'isolation

100 M Ohm à 500 VDC

Résistance diélectrique

500 VDC pendant une minute

Les sous-modèles

Modèle	Le couple de maintien	Angle de pas	Longueur du moteur	Type de puits	Courant nominal
42SHD4950	0.13 N.m.	10,8°	20 mm	D Arbre 20 mm	1.0A
42SHD4003	0.26 N.m.	10,8°	34 mm	D Arbre 20 mm	0.4A
42SHD0261	0.45 N.m.	10,8°	40 mm	D Arbre 20 mm	1.68A
42SHD4425	0.59 N.m.	10,8°	48 mm	D Arbre 24 mm	2.0A
42SHD4813	0.8 N.m.	10,8°	60 mm	D Arbre 24 mm	2.1A

Options de personnalisation

Si notre moteur standard ne peut pas répondre à vos besoins, nous pouvons personnaliser le moteur selon vos exigences. Le contenu personnalisé comprend, mais sans s'y limiter, les arbres spéciaux, les paramètres d'enroulement, les dimensions d'installation, fils de plomb avec exigences particulières, connecteurs, etc.

Options à votre disposition

Encodeur

Le freinage

Boîte de vitesses

L'axe
