Moteur pas à pas d'axe spécial
Created with Pixso.

NEMA 17 Moteur pas à pas à double axe 34 mm corps 1.33A 0.32N.m avec CE RoHS

NEMA 17 Moteur pas à pas à double axe 34 mm corps 1.33A 0.32N.m avec CE RoHS

Nom De Marque: Casun
Numéro De Modèle: Le nombre de points de contrôle doit être le même que le nombre de points de contrôle.
Quantité Maximale: 1pc
Prix: $3.14-$5
Conditions De Paiement: D/A, T/T, L/C, D/P
Supply Ability: 40000+PCS+mois
Les informations détaillées
Lieu d'origine:
La Chine
Certification:
CE,ROHS,ISO
Passe-partout:
10,8°
Le couple de maintien:
320mN.m
Actuel:
1.33A
Longueur du moteur:
34 mm
L'axe:
Longueur de l'axe double 24 mm
Personnalisé:
Le moteur peut être conçu et fabriqué sur demande personnalisée.
Détails d'emballage:
Carton: 36 x 29 x 14 cm
Mettre en évidence:

Moteur pas à pas à double axe de 34 mm

,

Moteur pas à pas à double axe NEMA 17

,

1.33A Moteur pas à pas à double axe

Description de produit

La conception à double axe permet de mieux réaliser le contrôle synchrone à double axe et d'améliorer la précision de positionnement du système.

En raison de l'influence mutuelle des mouvements des deux axes, le moteur pas à pas à double arbre de sortie est plus stable pendant le fonctionnement.



Caractéristiques:

  • Expertise dans la recherche et le développement professionnels et la fabrication

  • Pour les équipements de l'industrie de haute technologie et de l'industrie électronique

  • Offrant un couple et une précision élevés

  • Nous offrons des services personnalisés et acceptons les contrats de fabrication

  • Garantie de dix ans et achat en toute confiance

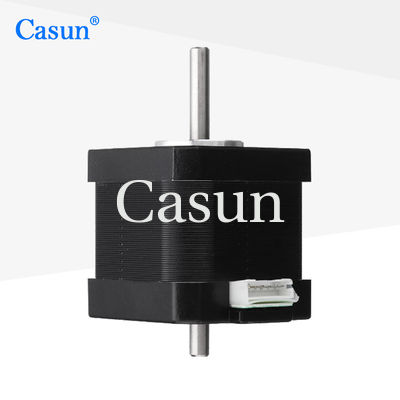

Apparence

NEMA 17 Moteur pas à pas à double axe 34 mm corps 1.33A 0.32N.m avec CE RoHS 0

Les dimensions

NEMA 17 Moteur pas à pas à double axe 34 mm corps 1.33A 0.32N.m avec CE RoHS 1

Spécifications du moteur

Pasteur ange.

10,8 °

Taille du cadre

42 mm

Nombre de phases

Phase 2

Courant nominal

1.33 A

Le couple de maintien

320 mN.m

Résistance

20,7 ohm

Inductivité

4.2 mH

Intérêt du rotor

57 g/cm2

Poids du moteur

0.2 kg

Nombre de pistes

4

Connexion

Bipolaire

Caractéristiques de fonctionnement

Angle de pas: 1,8°

Température maximale: 80°C maximum

Température ambiante: -20 °C à 50 °C

Température de stockage -20 °C à 100 °C

Plage d'humidité (%) : 85% ou moins, non condensée

Isolation par fil magnétique: classe B 130°C

Résistance d'isolation: 100 M Ohm à 500 VDC

Résistance diélectrique: 500 VDC pendant 1 min







courbes de couple













Les sous-modèles

Modèle Le couple de maintien Angle de pas Longueur du moteur Type de puits Courant nominal
42SHD4950 0.13 N.m. 10,8° 20 mm D Arbre 20 mm 1.0A
42SHD4003 0.26 N.m. 10,8° 34 mm D Arbre 20 mm 0.4A
42SHD0261 0.45 N.m. 10,8° 40 mm D Arbre 20 mm 1.68A
42SHD4425 0.59 N.m. 10,8° 48 mm D Arbre 24 mm 2.0A
42SHD4813 0.8 N.m. 10,8° 60 mm D Arbre 24 mm 2.1A





Télécharger

Si notre moteur standard ne peut pas répondre à vos besoins,

Nous pouvons personnaliser le moteur selon vos besoins


Le contenu personnalisé comprend, mais sans s'y limiter, les arbres spéciaux, les paramètres d'enroulement, les dimensions d'installation, les fils de plomb ayant des exigences particulières, les connecteurs, etc.

Les options:

Encodeur

Le freinage

Boîte de vitesses

L'axe

NEMA 17 Moteur pas à pas à double axe 34 mm corps 1.33A 0.32N.m avec CE RoHS 2 NEMA 17 Moteur pas à pas à double axe 34 mm corps 1.33A 0.32N.m avec CE RoHS 3 NEMA 17 Moteur pas à pas à double axe 34 mm corps 1.33A 0.32N.m avec CE RoHS 4 NEMA 17 Moteur pas à pas à double axe 34 mm corps 1.33A 0.32N.m avec CE RoHS 5



Veuillez cliquer sur "Pour obtenir un devis." bouton ci-dessous pour nous dire vos besoins.
