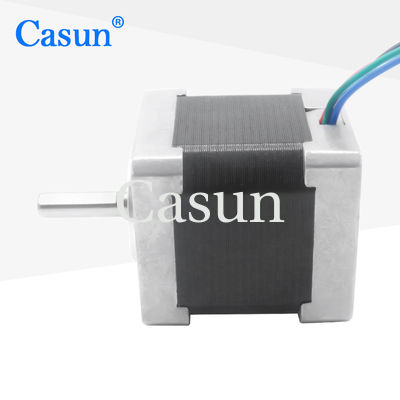

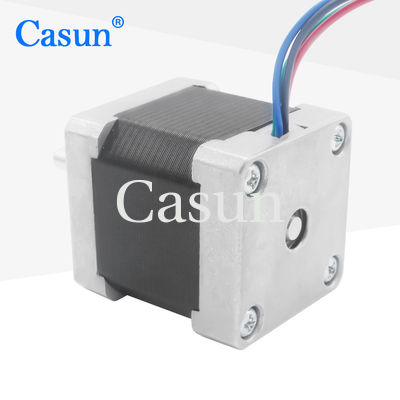

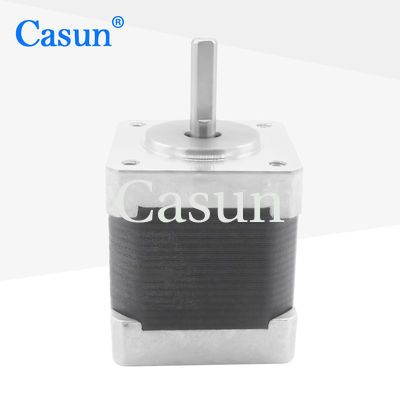

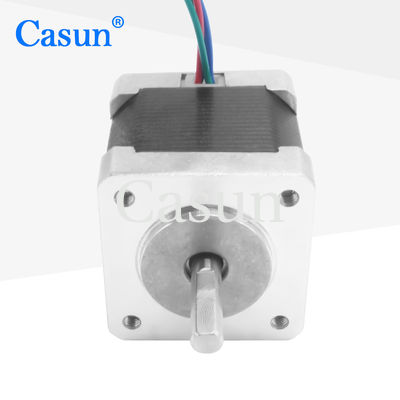

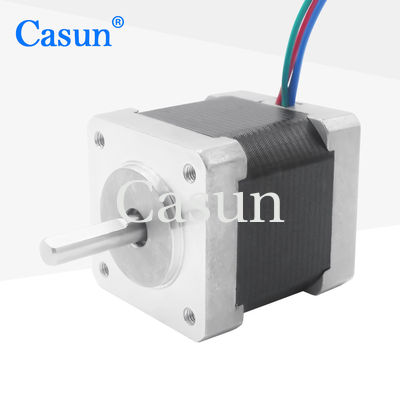

220mN.m Moteur hybride pas à pas 1.0A 5V 1,8 degré moteur à quatre fils

220mN.m Moteur hybride pas à pas 1.0A 5V 1,8 degré moteur à quatre fils

Nom De Marque:	Casun
Numéro De Modèle:	Le nombre total de véhicules ne doit pas dépasser 5 tonnes.
Quantité Maximale:	1 pièce
Prix:	$23.94-$28.34
Conditions De Paiement:	D / a, t / t, l / c, d / p
Capacité D'approvisionnement:	40000+PCS+mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ROHS,ISO

Angle de pas:

1,8°

Tension nominale:

Couple de détente:

18mN.m

Courant nominal:

1.0A

Couple de maintien:

220mN.m

Masse:

0,21Kg

Détails d'emballage:

Carton : 38x29xc14m

Mettre en évidence:

1.0A Moteur hybride pas à pas

Moteur pas à pas hybride de 1

8 degrés

Description de produit

Moteur pas à pas hybride 220mN.m 1.0A 5V 1.8 Degrés Moteur à quatre fils

Moteur pas à pas hybride Nema14 35X35MM

La série de moteurs pas à pas hybrides de 35 mm offre un couple de maintien puissant dans une variété de tailles. À utiliser avec un pilote micropas pour réduire les vibrations et obtenir une résolution de pas plus élevée. Choisissez une version de base ou demandez votre propre configuration personnalisée.

Caractéristiques principales

Versions bipolaires ou unipolaires disponibles
Construction de moteur pas à pas hybride
Disponible en versions à arbre simple ou double
Approuvé CE et RoHS
Personnalisations sur demande

Dimensions

Spécifications du moteur

Angle de pas	1,8°
Taille du cadre	35mm
Nombre de phases	2 phases
Courant nominal	1 Ampère
Couple de maintien	220mN.m
Résistance par phase	5Ω
Inductance	6,5mH
Inertie du rotor	18g-cm²
Poids du moteur	0,21kg
Couple de détente	18mN.m
Classe d'isolation	Classe B

Spécifications de fonctionnement

Angle de pas	1,8°
Température maximale	80°C maximum
Température ambiante	-20°C à 50°C
Température de stockage	-20°C à 100°C
Plage d'humidité	85% ou moins, sans condensation
Isolation du fil d'aimant	Classe B 130°C
Résistance d'isolement	100M Ohm à 500 VDC
Rigidité diélectrique	500 VDC pendant 1 min
Jeu radial de l'arbre	0,02Max. (charge de 450g)
Jeu axial de l'arbre	0,08Max. (charge de 450g)
Force radiale max.	28N (20mm de la bride)
Force axiale max.	10N

Sous-modèles disponibles

Longueur du corps	Couple maximal
20 mm	80mN.m
23 mm	120mN.m
26 mm	160mN.m
27 mm	220mN.m
30 mm	220mN.m
34 mm	250mN.m
40 mm	280mN.m
50 mm	330mN.m

Services de personnalisation

Si notre moteur standard ne répond pas à vos besoins, nous pouvons personnaliser le moteur selon vos exigences. Le contenu personnalisé comprend, sans s'y limiter, des arbres spéciaux, des paramètres d'enroulement, des dimensions d'installation, des fils de connexion avec des exigences spéciales, des connecteurs, etc.

Options disponibles

Encodeur

Frein

Réducteur

Arbre

Veuillez cliquer sur le bouton "Obtenir un devis" ci-dessous pour nous faire part de vos exigences.
