1.8 degré moteur à étape mince NEMA 17 moteur plat 100mN.m 424214mm avec ISO CE ROHS

1.8 degré moteur à étape mince NEMA 17 moteur plat 100mN.m 424214mm avec ISO CE ROHS

Nom De Marque:	Casun
Numéro De Modèle:	Le numéro de série est le 42SHY4301-2
Quantité Maximale:	1 PC
Prix:	$3.14-$5
Conditions De Paiement:	D/A, T/T, L/C, D/P
Capacité D'approvisionnement:	40000+PCS+mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ROSH,ISO

Passe-partout:

10,8°

Le couple de maintien:

100mN.m

Actuel:

0.6A

Longueur du moteur:

14 mm

L'axe:

Axe de vitesse

Personnalisé:

Le moteur peut être conçu et fabriqué sur demande personnalisée.

Détails d'emballage:

Carton: 36 x 29 x 14 cm

Mettre en évidence:

1.8 degré moteur à étape mince

NEMA 17 moteur à étape plate

Moteur à étape mince de 100 mN.m.

Description de produit

Les moteurs pas à pas à aimant permanent peuvent atteindre une accélération et une décélération élevées en raison de leur faible inertie du rotor et de leur vitesse de réponse rapide.

Il y a des pièces vulnérables comme les brosses électriques et les commutateurs, donc il a une fiabilité et une durée de vie élevées.

Caractéristiques:

Installé en Chine depuis 12 ans, desservant plus de 800 clients
Construction hybride à étape
Installé en Chine depuis 12 ans, desservant plus de 800 clients
Nous fournissons des services sur mesure et sommes ouverts à la fabrication par contrat
Personnalisation sur demande

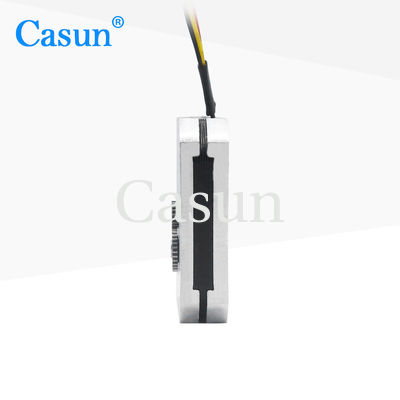

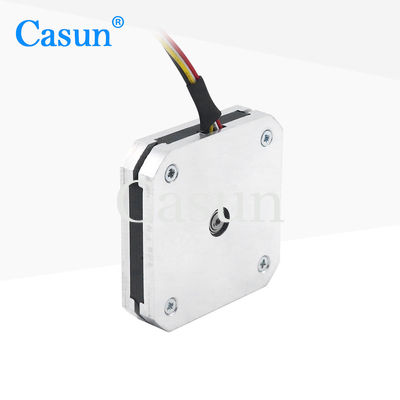

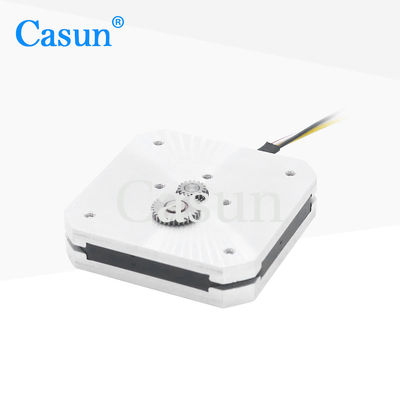

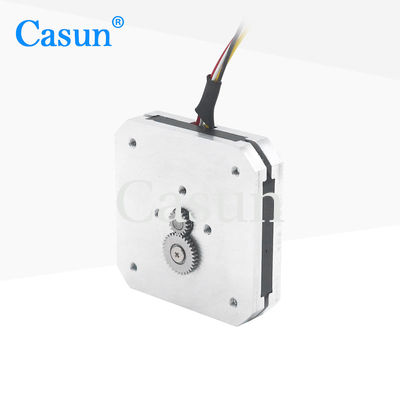

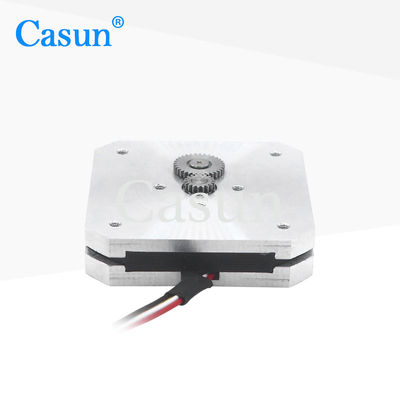

Apparence

1.8 degré moteur à étape mince NEMA 17 moteur plat 100mN.m 42*42*14mm avec ISO CE ROHS 0

Les dimensions

Spécifications du moteur

Pasteur ange.	10,8 °
Taille du cadre	42 mm
Nombre de phases	Phase 2
Courant nominal	0.6 A
Le couple de maintien	100 mN.m
Résistance	40,4 ohm
Inductivité	2.5 mH
Intérêt du rotor	15 g-cm2
Poids du moteur	00,08 kg
Nombre de pistes	4
Connexion	Bipolaire

Caractéristiques de fonctionnement

Angle de pas: 1,8°

Température maximale: 80°C maximum

Température ambiante: -20 °C à 50 °C

Température de stockage -20 °C à 100 °C

Plage d'humidité (%) : 85% ou moins, non condensée

Isolation par fil magnétique: classe B 130°C

Résistance d'isolation: 100 M Ohm à 500 VDC

Résistance diélectrique: 500 VDC pendant 1 min

courbes de couple

Les sous-modèles

Modèle	Le couple de maintien	Angle de pas	Longueur du moteur	Type de puits	Courant nominal
42SHD4950	0.13 N.m.	10,8°	20 mm	D Arbre 20 mm	1.0A
42SHD4003	0.26 N.m.	10,8°	34 mm	D Arbre 20 mm	0.4A
42SHD0261	0.45 N.m.	10,8°	40 mm	D Arbre 20 mm	1.68A
42SHD4425	0.59 N.m.	10,8°	48 mm	D Arbre 24 mm	2.0A
42SHD4813	0.8 N.m.	10,8°	60 mm	D Arbre 24 mm	2.1A

Télécharger

Si notre moteur standard ne peut pas répondre à vos besoins,

Nous pouvons personnaliser le moteur selon vos besoins

Le contenu personnalisé comprend, mais sans s'y limiter, les arbres spéciaux, les paramètres d'enroulement, les dimensions d'installation, les fils de plomb ayant des exigences particulières, les connecteurs, etc.

Les options:

Encodeur	Le freinage	Boîte de vitesses	L'axe

Veuillez cliquer sur "Pour obtenir un devis." bouton ci-dessous pour nous dire vos besoins.
