4 phases hybrides NEMA 17 moteur pas à pas 145mN.m 8 câbles pour appareil optique

4 phases hybrides NEMA 17 moteur pas à pas 145mN.m 8 câbles pour appareil optique

Nom De Marque:	Casun
Numéro De Modèle:	Le produit doit être présenté dans un emballage de qualité supérieure.
Quantité Maximale:	1pc
Prix:	$3.14-$5
Conditions De Paiement:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

La Chine

Certification:

CE,ROSH,ISO

Passe-partout:

10,8°

Le couple de maintien:

145 mN.m.

Actuel:

1.0A

Longueur du moteur:

23mm

L'axe:

Longueur ronde de l'axe 24mm

Personnalisé:

Le moteur peut être conçu et fabriqué sur demande personnalisée.

Détails d'emballage:

Carton: 36 x 29 x 14 cm

Mettre en évidence:

8 fils NEMA 17 moteur pas à pas

145 mN.m NEMA 17 moteur pas à pas

1.0A NEMA 17 Moteur pas à pas

Description de produit

Convient pour les équipements haut de gamme et les scénarios industriels, il peut fournir un contrôle plus fin et un couple plus élevé, ce qui en fait un choix idéal pour un contrôle de mouvement précis.

Il y a 4 enroulements, et chaque phase a également deux bobines.

Caractéristiques:

Personnalisation sur demande
Construction hybride à étape
Disponible en version à un ou deux arbres
Nos ingénieurs seront en contact dans les 48 heures pour vous fournir la meilleure solution.
Chaque modèle de moteur pas à pas peut être adapté à différents scénarios

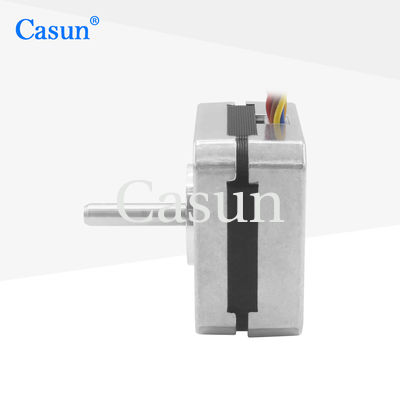

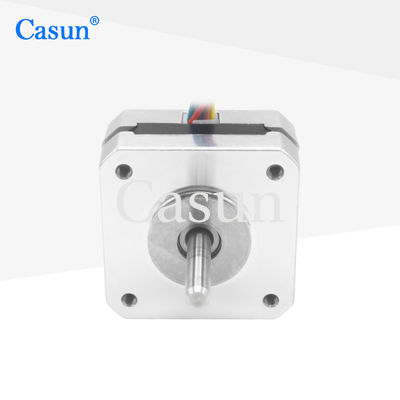

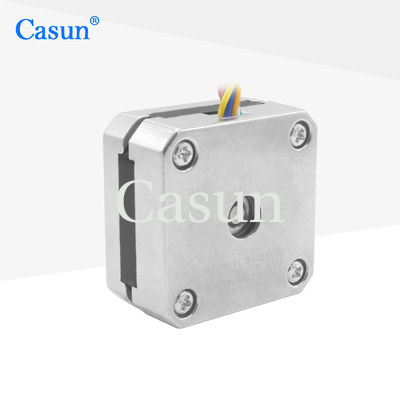

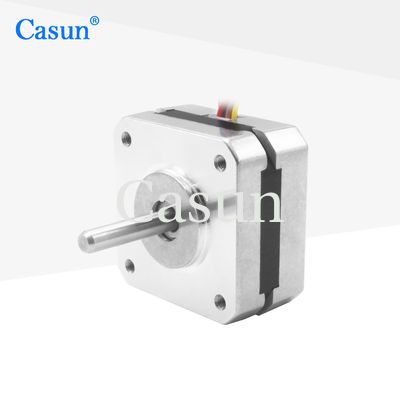

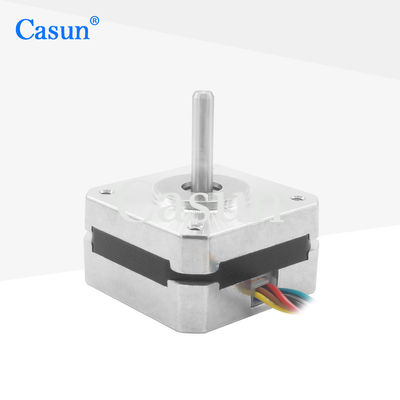

Apparence

4 phases hybrides NEMA 17 moteur pas à pas 145mN.m 8 câbles pour appareil optique 0

Les dimensions

Spécifications du moteur

Pasteur ange.	10,8 °
Taille du cadre	40 mm
Nombre de phases	Phase 4
Courant nominal	1.0 A
Le couple de maintien	145 mN.m
Résistance	3.2 ohms
Inductivité	3.5 mH
Intérêt du rotor	15 g-cm2
Poids du moteur	0.2 kg
Nombre de pistes	8
Connexion	Bipolaire

Caractéristiques de fonctionnement

Angle de pas: 1,8°

Température maximale: 80°C maximum

Température ambiante: -20 °C à 50 °C

Température de stockage -20 °C à 100 °C

Plage d'humidité (%) : 85% ou moins, non condensée

Isolation par fil magnétique: classe B 130°C

Résistance d'isolation: 100 M Ohm à 500 VDC

Résistance diélectrique: 500 VDC pendant 1 min

courbes de couple

Les sous-modèles

Modèle	Le couple de maintien	Angle de pas	Longueur du moteur	Type de puits	Courant nominal
42SHD4950	0.13 N.m.	10,8°	20 mm	D Arbre 20 mm	1.0A
42SHD4003	0.26 N.m.	10,8°	34 mm	D Arbre 20 mm	0.4A
42SHD0261	0.45 N.m.	10,8°	40 mm	D Arbre 20 mm	1.68A
42SHD4425	0.59 N.m.	10,8°	48 mm	D Arbre 24 mm	2.0A
42SHD4813	0.8 N.m.	10,8°	60 mm	D Arbre 24 mm	2.1A

Télécharger

Si notre moteur standard ne peut pas répondre à vos besoins,

Nous pouvons personnaliser le moteur selon vos besoins

Le contenu personnalisé comprend, mais sans s'y limiter, les arbres spéciaux, les paramètres d'enroulement, les dimensions d'installation, les fils de plomb ayant des exigences particulières, les connecteurs, etc.

Les options:

Encodeur	Le freinage	Boîte de vitesses	L'axe

Veuillez cliquer sur "Pour obtenir un devis." bouton ci-dessous pour nous dire vos besoins.
