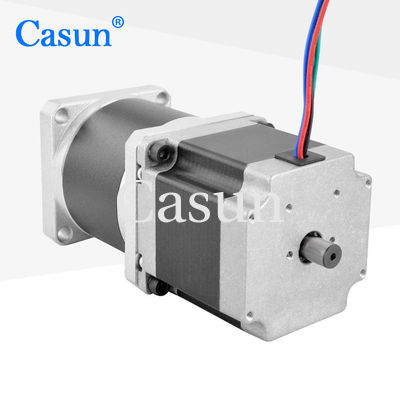

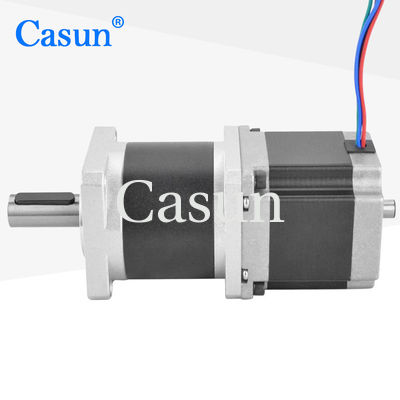

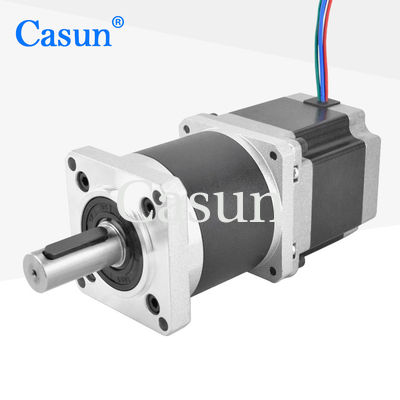

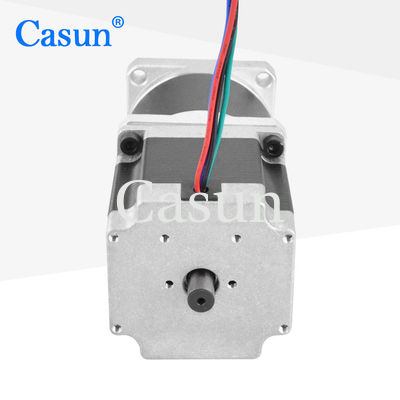

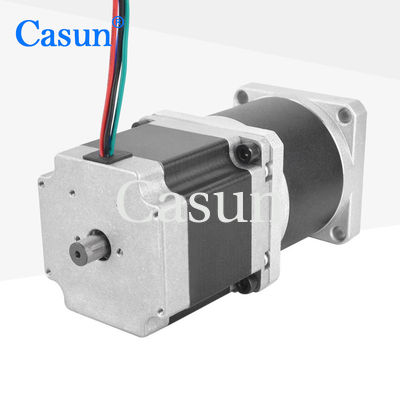

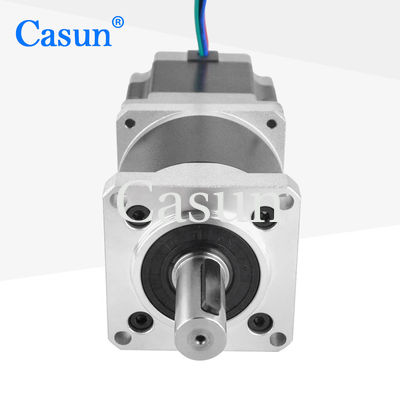

575754mm NEMA 23 moteur à engrenage planétaire à double arbre 50/1 pour machine à extruder

575754mm NEMA 23 moteur à engrenage planétaire à double arbre 50/1 pour machine à extruder

Nom De Marque:	Casun
Numéro De Modèle:	Le nombre de points de contrôle doit être le même que le nombre de points de contrôle.
Quantité Maximale:	1pc
Prix:	$26.46-$29.46
Conditions De Paiement:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

La Chine

Certification:

CE,ROHS,ISO

Les mots clés:

Moteur pas à pas adapté

Force de couple:

1.02 N.m.

Angle d'étape (degrés):

1.8 degrés

Ratio:

50:1

Personnalisé:

Le moteur peut être conçu et fabriqué sur demande personnalisée.

Détails d'emballage:

Carton: 36 x 29 x 14 cm

Mettre en évidence:

NEMA 23 moteur à pas de vitesse planétaire

Moteur à double arbre à engrenages planétaires

Description de produit

Le réducteur réduit la vitesse de sortie du moteur par des mécanismes tels que des engrenages ou des engrenages à ver, tout en augmentant proportionnellement le couple de sortie.

Le moteur pas à pas à décélération a une structure simple, une maintenance et un entretien relativement faciles et une grande fiabilité.

Caractéristiques:

Des versions bipolaires ou unipolaires sont disponibles
Fournir un couple et une précision élevés
Disponible en version à un ou deux arbres
Spécialiste des solutions professionnelles de transmission
Fournir diverses accréditations internationales pour les secteurs de la technologie et de l'électronique

Les dimensions

Spécifications du moteur

Pasteur ange.	10,8 °
Taille du cadre	57 mm
Nombre de phases	Phase 2
Courant nominal	2.8 ampères
Le couple de maintien	1020 mN.m
Résistance	0.9 0hm
Inductivité	2.5 mH
Intérêt du rotor	260 g/cm2
Poids du moteur	-kg
Taux de réduction des engins	50:1
Connexion	Bipolaire

Caractéristiques de fonctionnement

Moteur

Angle de pas: 1,8°

Température maximale: 80°C maximum

Température ambiante: -20 °C à 50 °C

Température de stockage -20 °C à 100 °C

Plage d'humidité (%) : 85% ou moins, non condensée

Isolation par fil magnétique: classe B 130°C

Résistance d'isolation: 100 M Ohm à 500 VDC

Résistance diélectrique: 500 VDC pendant 1 min

Boîte à engrenages

Matériau du boîtier:Métal
Les roulements à roulements à billes
Max.Tarde radiale ((12 mm par rapport à la bride): ≤ 80 N
Max.Tarde axiale de l'arbre: ≤ 30 N
Le jeu radiale de l'arbre (près de la bride): ≤ 0,06 mm
Le jeu axial de l'arbre: ≤ 0,3 mm
Réaction au point de non-charge:1.5°

courbes de couple

Les sous-modèles

Longueur du moteur	Longueur de la boîte de vitesses	Le Raio	Efficacité
34 mm 40 mm 48 mm 60 mm	27.2 mm	3.71	90%
		5.18
	35 mm	13.76	80%
		19.2
		26.8
	42.7 mm	51	70%
		71
		99.5
		139

Télécharger

Si notre moteur standard ne peut pas répondre à vos besoins,

Nous pouvons personnaliser le moteur selon vos besoins

Le contenu personnalisé comprend, mais sans s'y limiter, les arbres spéciaux, les paramètres d'enroulement, les dimensions d'installation, les fils de plomb ayant des exigences particulières, les connecteurs, etc.

Les options:
Le codeur, le frein, la boîte de vitesses, l'arbre.

57*57*54mm NEMA 23 moteur à engrenage planétaire à double arbre 50/1 pour machine à extruder 1

Veuillez cliquer sur "Pour obtenir un devis." bouton ci-dessous pour nous dire vos besoins.
