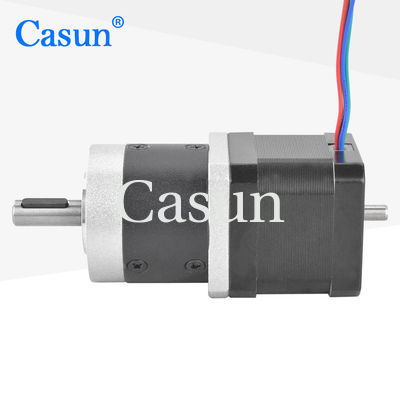

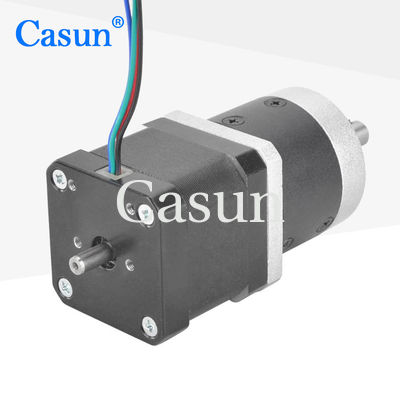

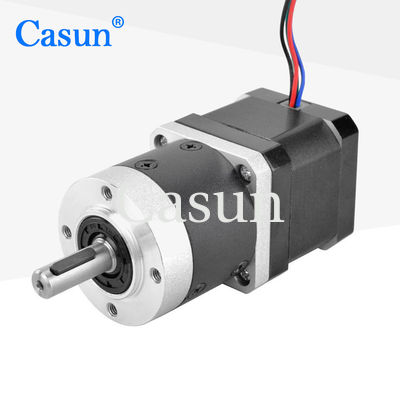

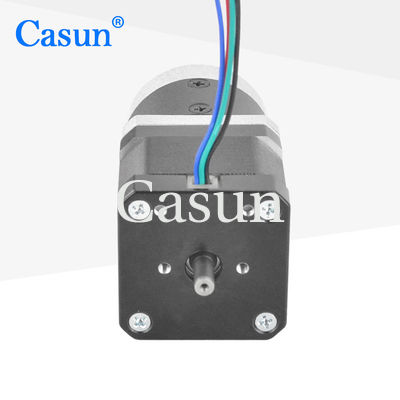

NEMA 17 rapport 10/1 moteur à engrenages planétaires 40 mm corps pour véhicule intelligent

NEMA 17 rapport 10/1 moteur à engrenages planétaires 40 mm corps pour véhicule intelligent

Nom De Marque:	Casun
Numéro De Modèle:	17HS15-1684D-HG10
Quantité Maximale:	1pc
Prix:	$20-$23
Conditions De Paiement:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

La Chine

Certification:

CE,ROHS,ISO

Les mots clés:

Moteur pas à pas adapté

Voltage:

C.C 2.8V

Le poids:

00,9 kg

Angle d'étape (degrés):

1.8 degrés

Ratio:

10:1

Personnalisé:

Le moteur peut être conçu et fabriqué sur demande personnalisée.

Détails d'emballage:

Carton: 36 x 29 x 14 cm

Mettre en évidence:

Corps de 40 mm moteur à engrenages planétaires

Véhicule intelligent moteur pas à pas à engrenages planétaires

NEMA 17 moteur à engrenages planétaires

Description de produit

Les moteurs pas à pas à décélération ont une grande fiabilité en raison de leur structure mécanique relativement simple et de leurs faibles coûts d'entretien.

Largement utilisé dans l'automatisation industrielle, les équipements mécaniques, les équipements médicaux et autres domaines.

Caractéristiques:

Des versions bipolaires ou unipolaires sont disponibles
Notre processus de fabrication est soutenu par la recherche et le développement professionnels
Des experts en solutions de traction
Approuvé CE et RoHS
Personnalisation sur demande

Les dimensions

Spécifications du moteur

Pasteur ange.	10,8 °
Taille du cadre	42 mm
Nombre de phases	Phase 2
Courant nominal	1.68 ampères
Le couple de maintien	390 mN.m.
Résistance	1.65 ohm
Inductivité	3.2 mH
Intérêt du rotor	57 g/cm2
Poids du moteur	00,9 kg
Taux de réduction des engins	10:1
Connexion	Bipolaire

Caractéristiques de fonctionnement

Moteur

Angle de pas: 1,8°

Température maximale: 80°C maximum

Température ambiante: -20 °C à 50 °C

Température de stockage -20 °C à 100 °C

Plage d'humidité (%) : 85% ou moins, non condensée

Isolation par fil magnétique: classe B 130°C

Résistance d'isolation: 100 M Ohm à 500 VDC

Résistance diélectrique: 500 VDC pendant 1 min

Boîte à engrenages

Matériau du boîtier:Métal
Les roulements à roulements à billes
Max.Tarde radiale ((12 mm par rapport à la bride): ≤ 80 N
Max.Tarde axiale de l'arbre: ≤ 30 N
Le jeu radiale de l'arbre (près de la bride): ≤ 0,06 mm
Le jeu axial de l'arbre: ≤ 0,3 mm
Réaction au point de non-charge:1.5°

courbes de couple

Les sous-modèles

Longueur du moteur	Longueur de la boîte de vitesses	Le Raio	Efficacité
34 mm 40 mm 48 mm 60 mm	27.2 mm	3.71	90%
		5.18
	35 mm	13.76	80%
		19.2
		26.8
	42.7 mm	51	70%
		71
		99.5
		139

Télécharger

Si notre moteur standard ne peut pas répondre à vos besoins,

Nous pouvons personnaliser le moteur selon vos besoins

Le contenu personnalisé comprend, mais sans s'y limiter, les arbres spéciaux, les paramètres d'enroulement, les dimensions d'installation, les fils de plomb ayant des exigences particulières, les connecteurs, etc.

Les options:
Le codeur, le frein, la boîte de vitesses, l'arbre.

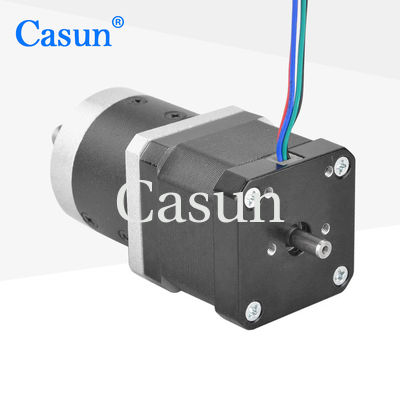

NEMA 17 rapport 10/1 moteur à engrenages planétaires 40 mm corps pour véhicule intelligent 1

Veuillez cliquer sur "Pour obtenir un devis." bouton ci-dessous pour nous dire vos besoins.
