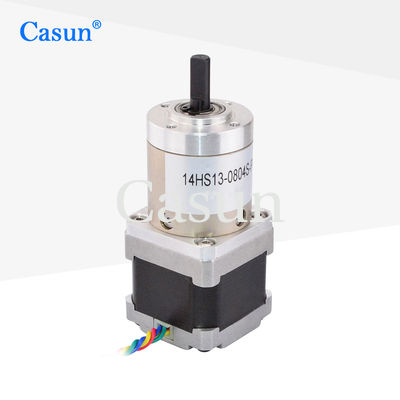

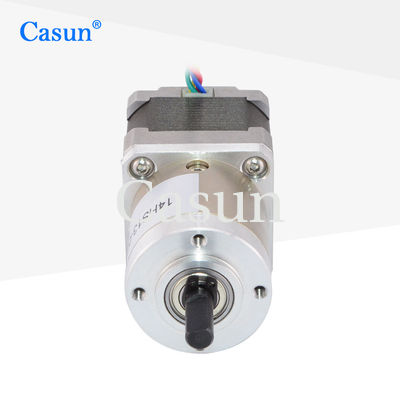

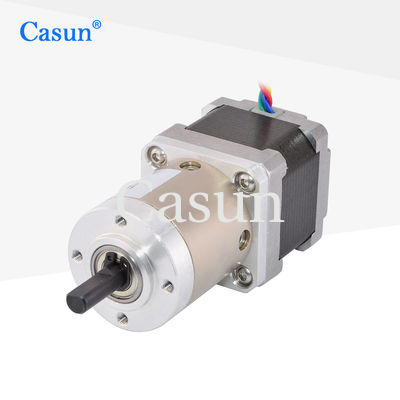

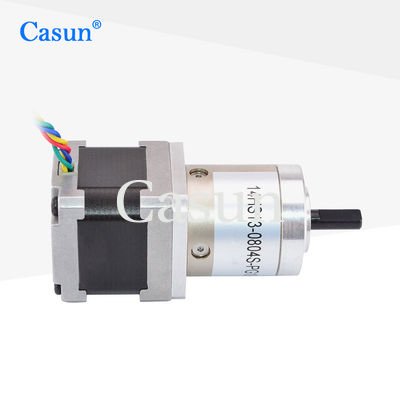

Moteur pas à pas à double arbre avec boîte de vitesses 19/1 353528 mm

Moteur pas à pas à double arbre avec boîte de vitesses 19/1 353528 mm

Nom De Marque:	Casun
Numéro De Modèle:	Le produit doit être soumis à un contrôle d'approvisionnement.
Quantité Maximale:	1pc
Prix:	$18.9-$24
Conditions De Paiement:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

La Chine

Certification:

CE,ROHS,ISO

Ratio d'engrenage:

1:19.2

Le couple de maintien:

180mN.m

Fil de plomb:

4 fils

Courant nominal:

1.0A

Angle de pas:

10,8°

Le poids:

0.36KG

Personnalisé:

Le moteur peut être conçu et fabriqué sur demande personnalisée.

Détails d'emballage:

Carton : 38x29x18cm

Mettre en évidence:

Moteur pas à pas à double arbre NEMA 14

Moteur pas à pas NEMA 14 personnalisable

1.0A NEMA 14 Moteur pas à pas

Description de produit

Le moteur pas à pas de décélération peut se déplacer à un angle de pas fixe pour obtenir un contrôle de positionnement précis.

Le moteur pas à pas de décélération peut fournir des caractéristiques d'accélération et de décélération fluides lors du démarrage et de l'arrêt,éviter les forces d'impact instantané et protéger la structure mécanique et la charge.

Caractéristiques:

Des versions bipolaires ou unipolaires sont disponibles
Acceptation de la fabrication sous contrat
Disponible en version à un ou deux arbres
Dans les 48 heures, un de nos ingénieurs vous contactera pour vous proposer la meilleure option.
Nous avons une expérience éprouvée de succès, au service de plus de 800 clients en Chine depuis 12 ans.

Les dimensions

Spécifications du moteur

Pasteur ange.	10,8 °
Taille du cadre	35 mm
Nombre de phases	Phase 2
Courant nominal	1.0 A
Le couple de maintien	180 mN.m
Résistance	6.8 mm
Inductivité	10 mH
Intérêt du rotor	180 g/cm2
Poids du moteur	00,4 kg
Taux de réduction des engins	19.2:1
Connexion	Bipolaire

Caractéristiques de fonctionnement

Moteur

Angle de pas: 1,8°

Température maximale: 80°C maximum

Température ambiante: -20 °C à 50 °C

Température de stockage -20 °C à 100 °C

Plage d'humidité (%) : 85% ou moins, non condensée

Isolation par fil magnétique: classe B 130°C

Résistance d'isolation: 100 M Ohm à 500 VDC

Résistance diélectrique: 500 VDC pendant 1 min

Boîte à engrenages

Matériau du boîtier:Métal

Les roulements à roulements à billes

Max.Tarde radiale ((12 mm par rapport à la bride): ≤ 80 N

Max.Tarde axiale de l'arbre: ≤ 30 N

Le dégagement radiale de l'arbre (près de la bride): ≤ 0,06 m

Le jeu axial de l'arbre: ≤ 0,3 mm

Réaction de contre-attaque à l'arrêt de la charge: ≤ 1,5°

courbes de couple

Les sous-modèles

Longueur du moteur	Longueur de la boîte de vitesses	Le Raio	Efficacité
26 mm 34 mm 40 mm	29.1 mm	3.71	90%
		5.18
	36.8 mm	13.76	80%
		19.2
		26.8
	44.6 mm	51	70%
		71
		99.5
		139

Télécharger

Si notre moteur standard ne peut pas répondre à vos besoins,

Nous pouvons personnaliser le moteur selon vos besoins

Le contenu personnalisé comprend, mais sans s'y limiter, les arbres spéciaux, les paramètres d'enroulement, les dimensions d'installation, les fils de plomb ayant des exigences particulières, les connecteurs, etc.

Les options:
Le codeur, le frein, la boîte de vitesses, l'arbre.

Moteur pas à pas à double arbre avec boîte de vitesses 19/1 35*35*28 mm 1

Veuillez cliquer sur "Pour obtenir un devis." bouton ci-dessous pour nous dire vos besoins.
