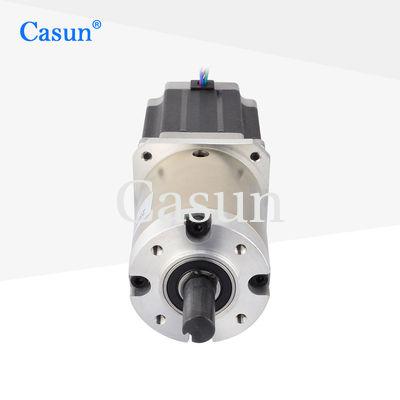

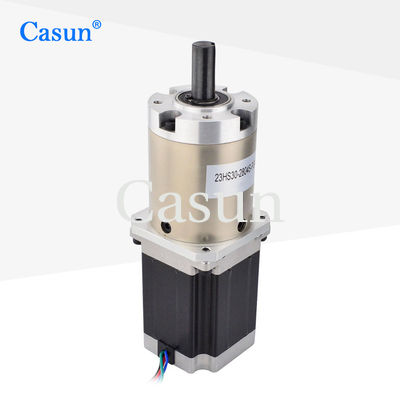

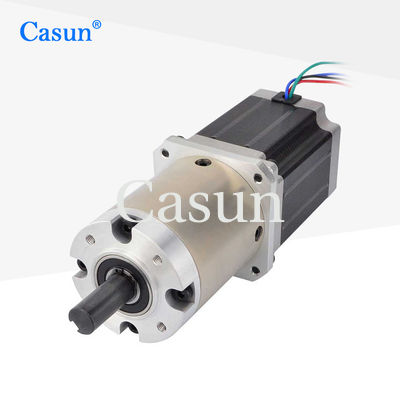

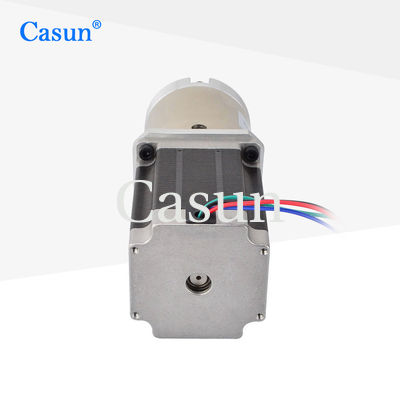

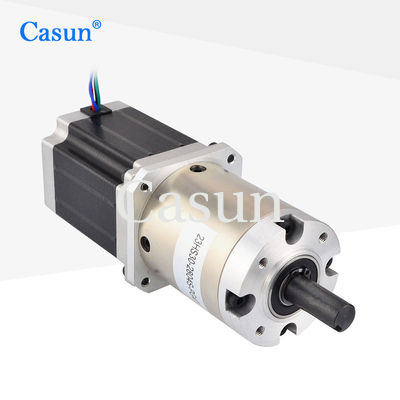

NEMA 23 Boîte de vitesses planétaire moteur pas à pas avec 72 mm 1/47 Boîte de vitesses pour l'automatisation Appareil électroménager Appareil médical

NEMA 23 Boîte de vitesses planétaire moteur pas à pas avec 72 mm 1/47 Boîte de vitesses pour l'automatisation Appareil électroménager Appareil médical

Nom De Marque:	Casun
Numéro De Modèle:	Pour les appareils à moteur à combustion
Quantité Maximale:	1pc
Prix:	$24.89-$33.13
Conditions De Paiement:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

La Chine

Certification:

CE,ROSH,ISO

Personnalisé:

Le moteur peut être conçu et fabriqué sur demande personnalisée.

Corps:

76 mm

Taux de réduction:

Je suis désolée.

Détails d'emballage:

Carton : 38x29x18cm

Mettre en évidence:

Moteur pas à pas de boîte de vitesses planétaire personnalisée

Moteur pas à pas de boîte de vitesses planétaire de 72 mm

Automatisation moteur pas à pas de boîte de vitesses planétaire

Description de produit

Lorsque le moteur pas à pas de décélération fonctionne à basse vitesse, la sortie est plus lisse en raison de l'effet du réducteur,éviter les éventuelles vibrations ou les pertes de vitesse du moteur pas à pas à bas régime.

Largement utilisé dans l'automatisation industrielle, la robotique, les équipements médicaux, les appareils ménagers et d'autres domaines.

Caractéristiques:

Des versions unipolaires ou bipolaires sont proposées.
Fournir des "certifications internationales multiples" pour les appareils électriques et de haute technologie.
Disponible en version à un ou deux arbres
Nos produits sont garantis pendant dix ans, ce qui vous assure une tranquillité d'esprit.
Nous sommes spécialisés dans les solutions sur mesure

Les dimensions

Spécifications du moteur

Pasteur ange.	10,8 °
Taille du cadre	de hauteur inférieure à 50 mm
Nombre de phases	Phase 2
Courant nominal	2.8 A
Le couple de maintien	1.89 N.m.
Résistance	1.13 Ohm
Inductivité	50,6 mH
Intérêt du rotor	460 g/cm2
Poids du moteur	10,4 kg
Taux de réduction des engins	46.66:1
Connexion	Bipolaire

Caractéristiques de fonctionnement

Moteur

Angle de pas: 1,8°

Température maximale: 80°C maximum

Température ambiante: -20 °C à 50 °C

Température de stockage -20 °C à 100 °C

Plage d'humidité (%) : 85% ou moins, non condensée

Isolation par fil magnétique: classe B 130°C

Résistance d'isolation: 100 M Ohm à 500 VDC

Résistance diélectrique: 500 VDC pendant 1 min

Boîte à engrenages

Matériau du boîtier:Métal

Les roulements à roulements à billes

Max.Tarde radiale ((12 mm depuis la bride): ≤ 250 N

Max.Tarde axiale de l'arbre: ≤ 100N

Le jeu radiale de l'arbre (près de la bride): ≤ 0,08 m

Le jeu axial de l'arbre: ≤ 0,4 mm

Réaction de contrecoup à l'absence de charge: ≤ 2,5°

courbes de couple

Les sous-modèles

Longueur du moteur	Longueur de la boîte de vitesses	Le Raio	Efficacité
41 mm 54 mm 76 mm 83 mm 100 mm	48 mm	3.6	90%
		4.25
	60 mm	12.96	80%
		15.3
		18.1
	72 mm	46.66	70%
		55.08
		65.025
		76.77

Télécharger

Si notre moteur standard ne peut pas répondre à vos besoins,

Nous pouvons personnaliser le moteur selon vos besoins

Le contenu personnalisé comprend, mais sans s'y limiter, les arbres spéciaux, les paramètres d'enroulement, les dimensions d'installation, les fils de plomb ayant des exigences particulières, les connecteurs, etc.

Les options:
Le codeur, le frein, la boîte de vitesses, l'arbre.

NEMA 23 Boîte de vitesses planétaire moteur pas à pas avec 72 mm 1/47 Boîte de vitesses pour l'automatisation Appareil électroménager Appareil médical 1

Veuillez cliquer sur "Pour obtenir un devis." bouton ci-dessous pour nous dire vos besoins.
