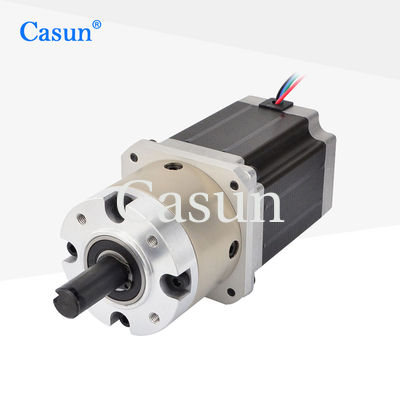

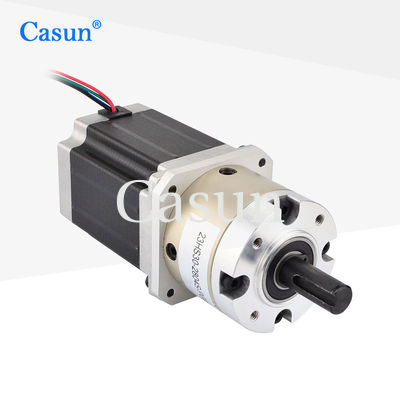

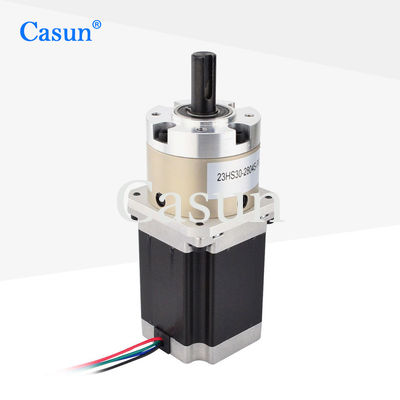

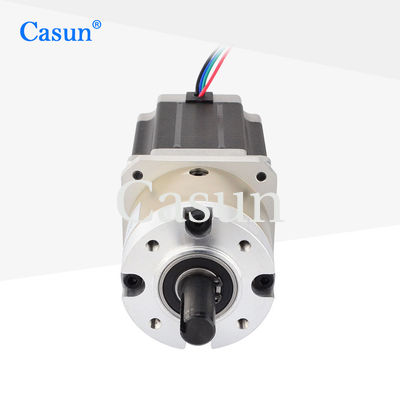

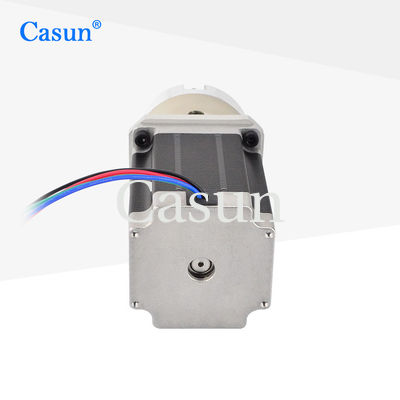

NEMA 23 Boîte de vitesses planétaire Rapport de réduction des engrenages moteurs pas à pas 4/1 Pour l'automatisation Appareil électroménager Appareil médical

NEMA 23 Boîte de vitesses planétaire Rapport de réduction des engrenages moteurs pas à pas 4/1 Pour l'automatisation Appareil électroménager Appareil médical

Nom De Marque:	Casun
Numéro De Modèle:	Pour les appareils à commande numérique
Quantité Maximale:	1 pièce
Prix:	$27.38.38-$30.38
Conditions De Paiement:	D / a, t / t, l / c, d / p
Capacité D'approvisionnement:	40000+PCS+mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ROHS,ISO

Courant / phase:

2.8Amp

Nom du produit:

moteur pas à pas avec embrayé

Longueur du moteur:

76 mm

Personnalisé:

Le moteur peut être conçu et fabriqué sur demande personnalisée.

Détails d'emballage:

Carton: 36 x 29 x 14 cm

Mettre en évidence:

Moteur pas à pas de boîte de vitesses planétaire NEMA 23

Appareil médical moteur pas à pas à boîte de vitesses planétaire

Automatisation moteur pas à pas de boîte de vitesses planétaire

Description de produit

Moteur pas à pas à réducteur planétaire NEMA 23

Rapport de réduction d'engrenage 4:1 pour l'automatisation, les appareils électroménagers et les applications médicales

Présentation du produit

La conception intégrée du moteur et du réducteur permet d'économiser de l'espace, de réduire les composants de transmission externes et de faciliter l'installation et la maintenance. Il a un large éventail d'applications dans divers domaines, tels que les machines-outils CNC, les robots, les équipements d'automatisation et les instruments de précision.

Caractéristiques principales

Versions bipolaires ou unipolaires disponibles
Fourniture de solutions sur mesure et ouverture aux collaborations OEM
Disponible en versions à arbre simple ou double
Approuvé CE et RoHS
Solutions à couple élevé et de haute précision

Dimensions

Spécifications du moteur

Angle de pas	1,8°
Taille du cadre	57 mm
Nombre de phases	2 phases
Courant nominal	2,8 A
Couple de maintien	1,89 N.m
Résistance	1,13 Ω
Inductance	5,6 mH
Inertie du rotor	460 g-cm²
Poids du moteur	1,4 kg
Rapport de réduction d'engrenage	4,25:1
Connexion	Bipolaire

Spécifications de fonctionnement

Moteur

Angle de pas	1,8°
Température maximale	80 °C maximum
Température ambiante	-20 °C à 50 °C
Température de stockage	-20 °C à 100 °C
Plage d'humidité	85 % ou moins, sans condensation
Isolation du fil de bobinage	Classe B 130 °C
Résistance d'isolement	100 M Ohm à 500 VDC
Rigidité diélectrique	500 VDC pendant 1 min

Boîte d'engrenages

Matériau du boîtier	Métal
Roulement à la sortie	Roulements à billes
Charge radiale max. (12 mm de la bride)	≤ 80 N
Charge axiale de l'arbre max.	≤ 30 N
Jeu radial de l'arbre (près de la bride)	≤ 0,06 mm
Jeu axial de l'arbre	≤ 0,3 mm
Jeu à vide	1,5°

Sous-modèles

Longueur du moteur	Longueur de la boîte d'engrenages	Rapport	Efficacité
34 mm	27,2 mm	3,71	90 %
40 mm		5,18
48 mm		13,76
60 mm		19,2
35 mm	26,8	42,7 mm	80 %
51 mm	71 mm	99,5 mm	70 %
139 mm

Personnalisation disponible

Si notre moteur standard ne répond pas à vos besoins, nous pouvons personnaliser le moteur selon vos exigences.

Le contenu personnalisé comprend, sans s'y limiter, les arbres spéciaux, les paramètres de bobinage, les dimensions d'installation, les fils de connexion avec des exigences spéciales, les connecteurs, etc.

Options disponibles :

Encodeur

Frein

Boîte d'engrenages

Arbre

Veuillez cliquer sur le bouton "Obtenir un devis" ci-dessous pour nous faire part de vos exigences.
