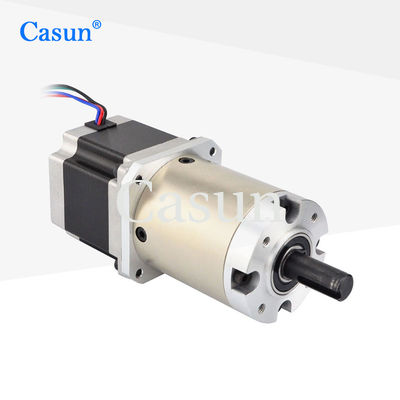

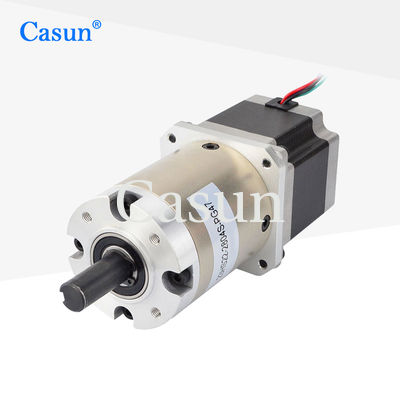

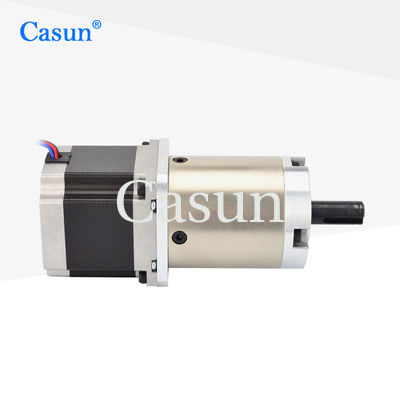

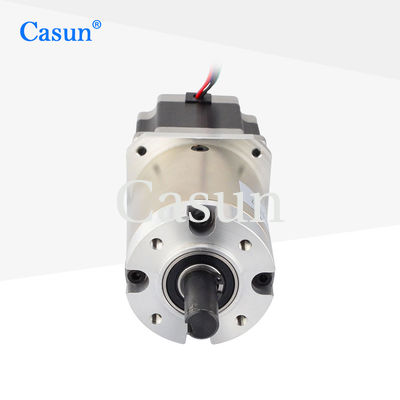

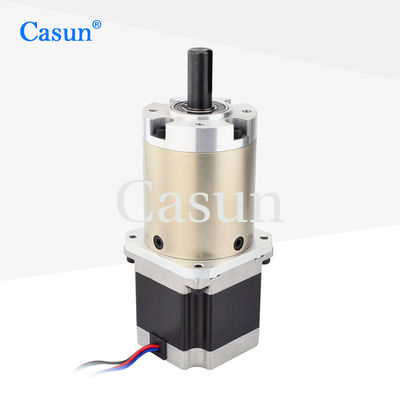

NEMA 23 Boîte de vitesses planétaire Rapport de réduction de la vitesse du moteur pas à pas 47/1 Pour la machine CNC Appareil médical Bracelet robotique

NEMA 23 Boîte de vitesses planétaire Rapport de réduction de la vitesse du moteur pas à pas 47/1 Pour la machine CNC Appareil médical Bracelet robotique

Nom De Marque:	Casun
Numéro De Modèle:	57SHD4425-46G
Quantité Maximale:	1 pièce
Prix:	$22.49-$27
Conditions De Paiement:	D / a, t / t, l / c, d / p
Capacité D'approvisionnement:	40000+PCS+mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ROSH,ISO

Personnalisé:

Le moteur peut être conçu et fabriqué sur demande personnalisée.

Rapport de réduction:

1:47

Corps:

54 mm

Courant électrique:

2.8A

Détails d'emballage:

Carton: 38x29x18cm

Mettre en évidence:

Moteur pas à pas de boîte de vitesses planétaire

Moteur pas à pas de boîte de vitesses planétaire NEMA 23

Appareil médical moteur pas à pas à boîte de vitesses planétaire

Description de produit

NEMA 23 Boîte de vitesses planétaire Rapport de réduction de la vitesse du moteur pas à pas 47/1 Pour la machine CNC Appareil médical Bracelet robotique

Le moteur de réduction NEMA 23 réduit la vitesse et augmente le couple grâce à un mécanisme de réduction.qui peut produire un couple plus élevé à de faibles vitesses et est adapté aux situations où un couple élevé est requis. Largement utilisé dans des domaines tels que les machines-outils, les lignes de production automatisées, les imprimantes 3D, etc.

Principales caractéristiques

Disponible en version unipolaire ou bipolaire
Plusieurs certifications internationales pour les appareils électriques et de haute technologie
Services personnalisés et fabrication sous contrat disponibles
Les partenariats avec les concessionnaires sont les bienvenus
Personnalisations disponibles sur demande

Les dimensions

Spécifications du moteur

Spécification	Valeur
Angle de pas	10,8°
Taille du cadre	de hauteur inférieure à 50 mm
Nombre de phases	Phase 2
Courant nominal	2.8 A
Le couple de maintien	1250 mN.m
Résistance	0.9 Ω
Inductivité	2.5 mH
Intérêt du rotor	260 g/cm2
Poids du moteur	1.1 kg
Taux de réduction des engins	46.66:1
Connexion	Bipolaire

Caractéristiques de fonctionnement

Moteur

Angle de pas	10,8°
Température maximale	80°C maximum
Température ambiante	-20 à 50 °C
Température de stockage	-20°C à 100°C
Plage d'humidité	d'une épaisseur n'excédant pas 85%, sans condensation
Isolation par fil magnétique	Classe B 130°C
Résistance à l'isolation	100 M Ω à 500 VDC
Résistance diélectrique	500 VDC pendant une minute

Boîte à engrenages

Matériel de logement	Métal
Ressorts à la sortie	Les roulements à billes
Charge radiale maximale (12 mm par rapport à la bride)	≤ 250 N
Max. Charge axiale de l'arbre	≤ 100 N
Le jeu radial de l'arbre (près de la bride)	≤ 0,08 mm
Le jeu axial de l'arbre	≤ 0,4 mm
Réaction de contrecoup au point de non-charge	≤ 2,5°

Submodèles disponibles

Longueur du moteur	Longueur de la boîte de vitesses	Ratio	Efficacité
41 mm	48 mm	3.6	90%
54 mm		4.25	90%
76 mm		60 mm	12.96	80%
83 mm		15.3	80%
100 mm		18.1	80%
Les autres	72 mm	46.66	70%
Les autres	72 mm	55.08	70%
Les autres	72 mm	65.025	70%
Les autres	72 mm	76.77	70%

Options de personnalisation

Si notre moteur standard ne peut pas répondre à vos besoins, nous pouvons personnaliser le moteur selon vos exigences.les dimensions de l'installation, des fils de plomb avec des exigences spéciales, des connecteurs, et plus encore.

Encodeur

Le freinage

Boîte de vitesses

L'axe

Veuillez cliquer sur le bouton ci-dessous pour nous dire vos exigences et obtenir un devis personnalisé.

Obtenez une citation
