NEMA 17 42 BOIX PLANÉTARIÈRE DE GRINS DE MOTEUR PAS à pas RAPPORTION des engrenages 19/1 1.68A Pour une imprimante 3D

NEMA 17 42 BOIX PLANÉTARIÈRE DE GRINS DE MOTEUR PAS à pas RAPPORTION des engrenages 19/1 1.68A Pour une imprimante 3D

Nom De Marque:	Casun
Numéro De Modèle:	Le numéro de série est le numéro de série de l'appareil
Quantité Maximale:	1 pièce
Prix:	$26.46-$29.46
Conditions De Paiement:	D / a, t / t, l / c, d / p
Capacité D'approvisionnement:	40000+PCS+mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ROHS,ISO

Angle de pas (degrés):

1,8 degrés

Tension nominale:

2.77V

Longueur du moteur:

48mm

Personnalisé:

Le moteur peut être conçu et fabriqué sur demande personnalisée.

Rapport de réduction:

19.2 à 1

Détails d'emballage:

Carton: 36 x 29 x 14 cm

Mettre en évidence:

Imprimante 3D NEMA 17 Boîte de vitesses planétaire

1.68A NEMA 17 Boîte de vitesses planétaire

NEMA 17 Boîte de vitesses planétaire

Description de produit

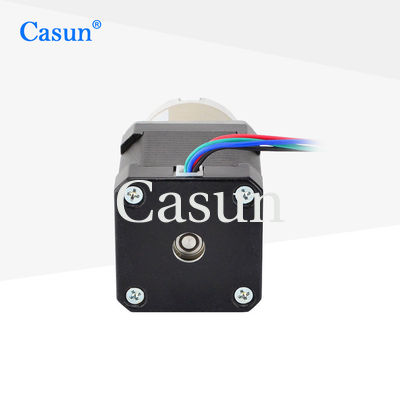

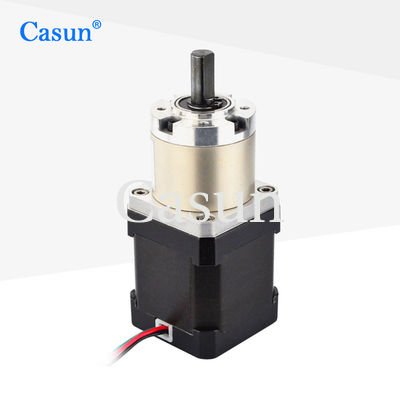

Moteur pas à pas planétaire NEMA 17 42 avec rapport de réduction 19/1 1,68 A pour imprimante 3D

Largement utilisé dans divers équipements d'automatisation, systèmes de positionnement de précision et domaines de contrôle industriel. Le moteur pas à pas à décélération offre des caractéristiques de mouvement fluides et réduit les vibrations et le bruit lors du fonctionnement à basse vitesse.

Caractéristiques

Versions bipolaires ou unipolaires disponibles
Services personnalisés et fabrication sous contrat
Diverses certifications internationales pour les secteurs de la haute technologie et de l'électronique
Basé en Chine depuis une décennie, servant plus de 800 clients
Personnalisations disponibles sur demande

Dimensions

Spécifications du moteur

Spécification	Valeur
Angle de pas	1,8°
Taille du cadre	42 mm
Nombre de phases	2 phases
Courant nominal	1,68 A
Couple de maintien	440 mN.m
Résistance	1,65 ohm
Inductance	2,8 mH
Inertie du rotor	38 g-cm²
Poids du moteur	0,5 kg
Rapport de réduction d'engrenage	19,2:1
Connexion	Bipolaire

Spécifications de fonctionnement

Moteur

Angle de pas	1,8°
Température maximale	80°C maximum
Température ambiante	-20°C à 50°C
Température de stockage	-20°C à 100°C
Plage d'humidité	85% ou moins, sans condensation
Isolation du fil de bobinage	Classe B 130°C
Résistance d'isolement	100M Ohm à 500 VDC
Rigidité diélectrique	500 VDC pendant 1 min

Boîte de vitesses

Matériau du boîtier	Métal
Roulement à la sortie	Roulements à billes
Charge radiale max. (12 mm de la bride)	≤80N
Charge axiale de l'arbre max.	≤30N
Jeu radial de l'arbre (près de la bride)	≤0,06 mm
Jeu axial de l'arbre	≤0,3 mm
Jeu à vide	1,5°

Courbes de couple

Sous-modèles

Longueur du moteur	Longueur de la boîte de vitesses	Rapport	Rendement
34 mm	27,2 mm	3,71	90%
40 mm		5,18
48 mm		13,76
60 mm		19,2
35 mm	26,8	42,7 mm	80%
	51		70%
	71
	99,5
	139

Télécharger

Solutions de moteurs personnalisés

Si notre moteur standard ne répond pas à vos besoins, nous pouvons personnaliser le moteur selon vos exigences.

Le contenu personnalisé comprend, sans s'y limiter, des arbres spéciaux, des paramètres de bobinage, des dimensions d'installation, des fils de connexion avec des exigences spéciales, des connecteurs, etc.

Options

Encodeur

Frein

Boîte de vitesses

Arbre

Veuillez cliquer sur le bouton "Obtenir un devis" ci-dessous pour nous faire part de vos exigences.
