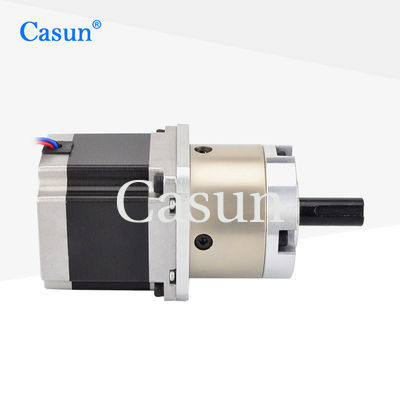

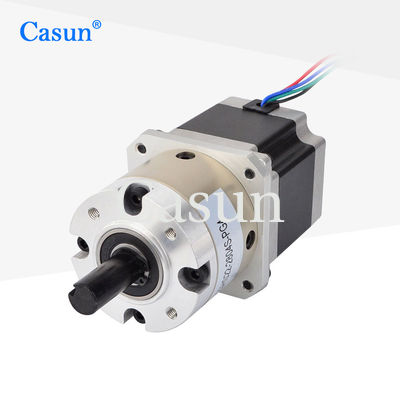

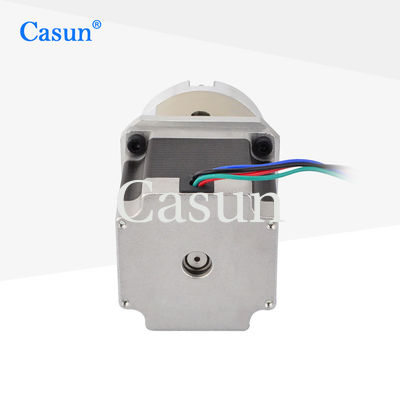

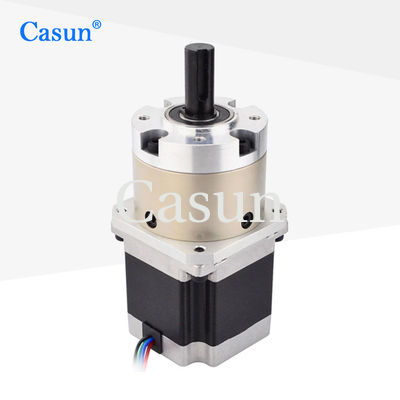

NEMA 23 rapport 4/1 moteur pas à pas de boîte de vitesses planétaire avec boîte de vitesses avec CE ISO

NEMA 23 rapport 4/1 moteur pas à pas de boîte de vitesses planétaire avec boîte de vitesses avec CE ISO

Nom De Marque:	Casun
Numéro De Modèle:	Pour les appareils à commande numérique
Quantité Maximale:	1PC
Prix:	$22.49-$27
Conditions De Paiement:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ROSH,ISO

Personnalisé:

Le moteur peut être conçu et fabriqué sur demande personnalisée.

body:

54mm

Le couple de maintien:

1.25 N.m.

Courant nominal:

2.8A

Détails d'emballage:

Carton : 38x29x18cm

Mettre en évidence:

Moteur pas à pas de boîte de vitesses planétaire NEMA 23

Moteur pas à pas de boîte de vitesses planétaire

Description de produit

Le moteur pas à pas lui-même possède la caractéristique de la commande en boucle ouverte, ce qui permet d'obtenir un contrôle précis de l'angle de commande.

Le moteur pas à pas de décélération peut fournir une force suffisante pour entraîner des charges lourdes sans provoquer une surcharge ou un arrêt du moteur.

Caractéristiques:

Des versions unipolaires ou bipolaires sont proposées.
Fournir des "certifications internationales multiples" pour les appareils électriques et de haute technologie.
Nos produits sont garantis pendant dix ans, ce qui vous assure une tranquillité d'esprit.
Chaque modèle de moteur pas à pas peut être adapté à différents scénarios
Personnalisation sur demande

Les dimensions

Spécifications du moteur

Pasteur ange.	10,8 °
Taille du cadre	de hauteur inférieure à 50 mm
Nombre de phases	Phase 2
Courant nominal	2.8 A
Le couple de maintien	1250 mN.m.
Résistance	0.9 mm
Inductivité	2.5 mH
Intérêt du rotor	260 g/cm2
Poids du moteur	1.1 kg
Taux de réduction des engins	4.25:1
Connexion	Bipolaire

Caractéristiques de fonctionnement

Moteur

Angle de pas: 1,8°

Température maximale: 80°C maximum

Température ambiante: -20 °C à 50 °C

Température de stockage -20 °C à 100 °C

Plage d'humidité (%) : 85% ou moins, non condensée

Isolation par fil magnétique: classe B 130°C

Résistance d'isolation: 100 M Ohm à 500 VDC

Résistance diélectrique: 500 VDC pendant 1 min

Boîte à engrenages

Matériau du boîtier:Métal

Les roulements à roulements à billes

Max.Tarde radiale ((12 mm depuis la bride): ≤ 250 N

Max.Tarde axiale de l'arbre: ≤ 100N

Le jeu radiale de l'arbre (près de la bride): ≤ 0,08 m

Le jeu axial de l'arbre: ≤ 0,4 mm

Réaction de contrecoup à l'absence de charge: ≤ 2,5°

courbes de couple

Les sous-modèles

Longueur du moteur	Longueur de la boîte de vitesses	Le Raio	Efficacité
41 mm 54 mm 76 mm 83 mm 100 mm	48 mm	3.6	90%
		4.25
	60 mm	12.96	80%
		15.3
		18.1
	72 mm	46.66	70%
		55.08
		65.025
		76.77

Télécharger

Si notre moteur standard ne peut pas répondre à vos besoins,

Nous pouvons personnaliser le moteur selon vos besoins

Le contenu personnalisé comprend, mais sans s'y limiter, les arbres spéciaux, les paramètres d'enroulement, les dimensions d'installation, les fils de plomb ayant des exigences particulières, les connecteurs, etc.

Les options:
Le codeur, le frein, la boîte de vitesses, l'arbre.

NEMA 23 rapport 4/1 moteur pas à pas de boîte de vitesses planétaire avec boîte de vitesses avec CE ISO 1

Veuillez cliquer sur "Pour obtenir un devis." bouton ci-dessous pour nous dire vos besoins.
