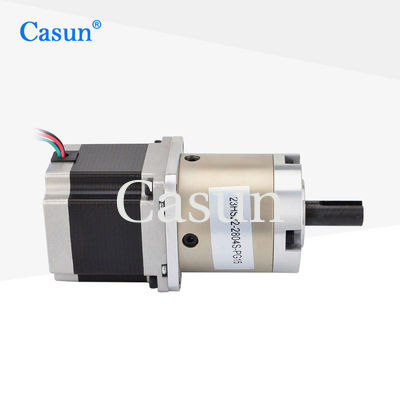

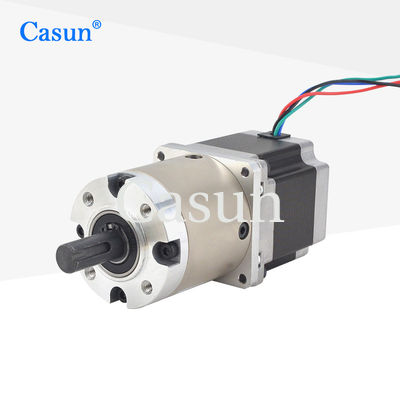

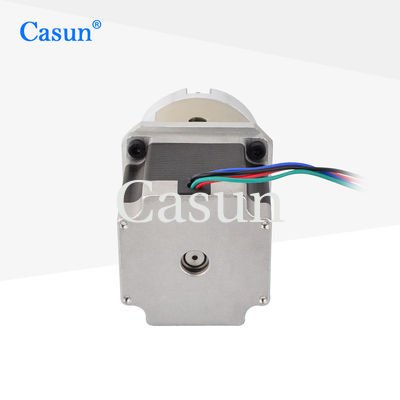

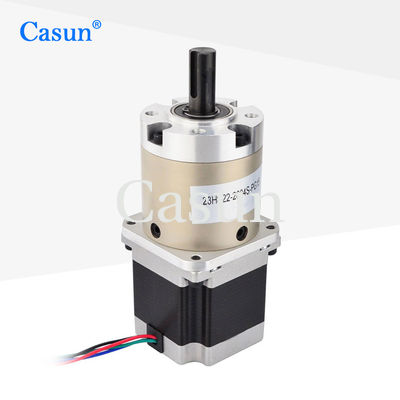

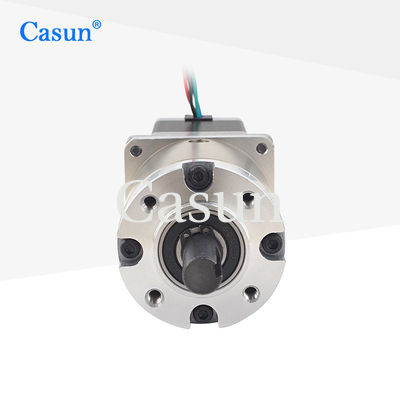

NEMA23 rapport 15/1 avec réducteur planétaire de boîte de vitesses 57 mm moteur pas à pas pour CNC

NEMA23 rapport 15/1 avec réducteur planétaire de boîte de vitesses 57 mm moteur pas à pas pour CNC

Nom De Marque:	Casun
Numéro De Modèle:	Le produit doit être soumis à un contrôle d'approvisionnement.
Quantité Maximale:	1pc
Prix:	$22.49-$27
Conditions De Paiement:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ROSH,ISO

Personnalisé:

Le moteur peut être conçu et fabriqué sur demande personnalisée.

reduction ratio:

15.3：1

Courant nominal:

2.8A

Motor weight:

1.1kg

Détails d'emballage:

Carton : 38x29x18cm

Mettre en évidence:

Réducteur planétaire NEMA23 de 57 mm

Réducteur planétaire CNC NEMA23

NEMA23 Réducteur planétaire

Description de produit

Les moteurs pas à pas ont eux-mêmes une bonne précision de positionnement, et lorsqu'ils sont combinés avec des réducteurs, ils peuvent atteindre une plus grande précision de positionnement à basse vitesse.

Imprimantes 3D, machines-outils CNC, lignes de production automatisées et robots industriels.

Caractéristiques:

Des versions unipolaires ou bipolaires sont proposées.
Fournir des "certifications internationales multiples" pour les appareils électriques et de haute technologie.
Disponible en version à un ou deux arbres
Couple élevé et précision élevée
offrir des services sur mesure

Les dimensions

Spécifications du moteur

Pasteur ange.	10,8 °
Taille du cadre	de hauteur inférieure à 50 mm
Nombre de phases	Phase 2
Courant nominal	2.8 A
Le couple de maintien	1250 mN.m.
Résistance	0.9 mm
Inductivité	2.5 mH
Intérêt du rotor	260 g/cm2
Poids du moteur	1.1 kg
Taux de réduction des engins	15.3:1
Connexion	Bipolaire

Caractéristiques de fonctionnement

Moteur

Angle de pas: 1,8°

Température maximale: 80°C maximum

Température ambiante: -20 °C à 50 °C

Température de stockage -20 °C à 100 °C

Plage d'humidité (%) : 85% ou moins, non condensée

Isolation par fil magnétique: classe B 130°C

Résistance d'isolation: 100 M Ohm à 500 VDC

Résistance diélectrique: 500 VDC pendant 1 min

Boîte à engrenages

Matériau du boîtier:Métal

Les roulements à roulements à billes

Max.Tarde radiale ((12 mm depuis la bride): ≤ 250 N

Max.Tarde axiale de l'arbre: ≤ 100N

Le jeu radiale de l'arbre (près de la bride): ≤ 0,08 m

Le jeu axial de l'arbre: ≤ 0,4 mm

Réaction de contrecoup à l'absence de charge: ≤ 2,5°

courbes de couple

Les sous-modèles

Longueur du moteur	Longueur de la boîte de vitesses	Le Raio	Efficacité
41 mm 54 mm 76 mm 83 mm 100 mm	48 mm	3.6	90%
		4.25
	60 mm	12.96	80%
		15.3
		18.1
	72 mm	46.66	70%
		55.08
		65.025
		76.77

Télécharger

Si notre moteur standard ne peut pas répondre à vos besoins,

Nous pouvons personnaliser le moteur selon vos besoins

Le contenu personnalisé comprend, mais sans s'y limiter, les arbres spéciaux, les paramètres d'enroulement, les dimensions d'installation, les fils de plomb ayant des exigences particulières, les connecteurs, etc.

Les options:
Le codeur, le frein, la boîte de vitesses, l'arbre.

NEMA23 rapport 15/1 avec réducteur planétaire de boîte de vitesses 57 mm moteur pas à pas pour CNC 1

Veuillez cliquer sur "Pour obtenir un devis." bouton ci-dessous pour nous dire vos besoins.
