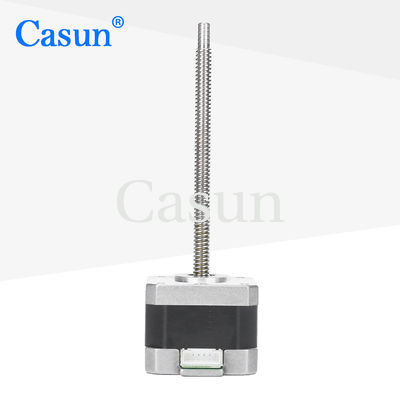

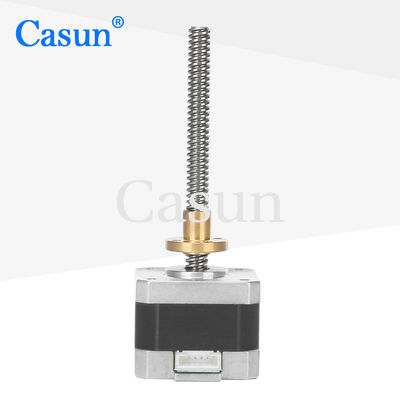

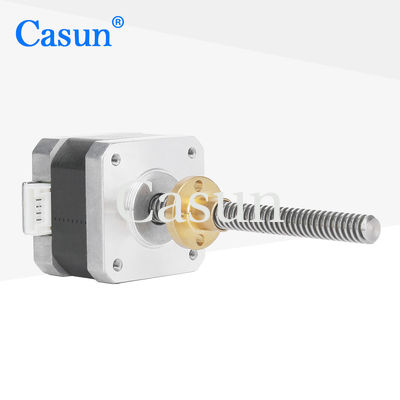

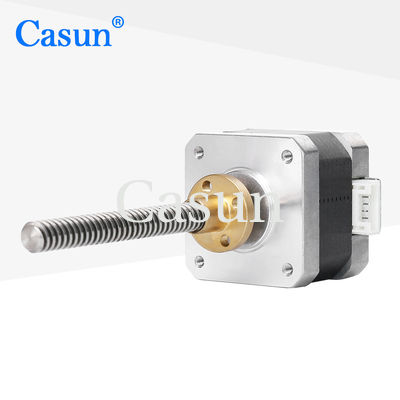

Moteur pas à pas linéaire Nema 17 42SHD0003-85NK avec vis mère captive à 4 fils pour CNC laser et imprimante 3D

Moteur pas à pas linéaire Nema 17 42SHD0003-85NK avec vis mère captive à 4 fils pour CNC laser et imprimante 3D

Nom De Marque:	Casun
Numéro De Modèle:	42SHD0003-85NK
Quantité Maximale:	1 pièce
Prix:	$12.8-$15
Conditions De Paiement:	LC, D/A, D/P, T/T
Capacité D'approvisionnement:	40000+PCS+mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ROHS,ISO

Angle de pas:

Couple de maintien:

260mN.m

Actuel:

Longueur du moteur:

42 millimètres

Arbre:

Arbre fileté 85mm de longueur

Phase:

Tension nominale:

Couple de détente:

12mN.m

Personnalisé:

Le moteur peut être conçu et fabriqué sur demande personnalisée.

Détails d'emballage:

Carton: 210 x 190 x 70 mm

Mettre en évidence:

Moteur pas à pas à vis mère 42SHD0003-85NK

Moteur pas à pas linéaire Nema 17

Moteur pas à pas à vis mère à 2 phases

Description de produit

Moteur pas à pas linéaire Nema 17 42SHD0003-85NK avec 4 vis à plomb captives

Ce moteur pas à pas à deux phases est spécialement conçu pour les applications CNC, laser et imprimantes 3D, avec une vis de plomb intégrée pour la conversion directe du mouvement linéaire.

Vue d'ensemble du produit

Le Casun 42×42×34mm NEMA 17 Captive Stepper Motor fournit un courant de 0,4A et un couple de maintien de 0,26 N.m avec certification CE.Cette série de moteurs à pas hybrides fournit un couple de maintien puissant dans un facteur de forme compact idéal pour les applications à espace restreint tout en maintenant une haute précision de positionnement.

Principales caractéristiques

Des versions bipolaires ou unipolaires sont disponibles
Construction hybride pas à pas pour des performances fiables
Chassis standard NEMA 17 pour une intégration facile
Disponible en version à un ou deux axes
Une vis à plomb intégrée élimine les pièces de transmission externes
Certification de sécurité CE et conformité RoHS
Longueur de plomb et de course personnalisable
Assistance technique disponible dans les 48 heures

Les dimensions

Spécifications du moteur

Angle de pas	10,8°
Taille du cadre	42 mm
Nombre de phases	Phase 2
Courant nominal	0.4 A
Le couple de maintien	260 mN.m
Résistance	30 ohms
Inductivité	37 mH
Intérêt du rotor	38 g/cm2
Poids du moteur	0.2 kg
Nombre de pistes	4
Connexion	Bipolaire

Caractéristiques de fonctionnement

Température maximale	80°C maximum
Température ambiante	-20 à 50 °C
Température de stockage	-20°C à 100°C
Plage d'humidité	d'une épaisseur n'excédant pas 85%, sans condensation
Isolation par fil magnétique	Classe B 130°C
Résistance à l'isolation	100 M Ohm à 500 VDC
Résistance diélectrique	500 VDC pendant une minute
Le jeu radial de l'arbre	0.02 Max. (450 g de charge)
Joue axiale de l'arbre	0.08 Max. (450 g de charge)
Max. force radiale	28N (20 mm de la bride)
Force axiale maximale	10N

Configurations disponibles

Ce moteur est disponible en différentes longueurs de carrosserie (41 mm, 54 mm, 76 mm, 83 mm, 100 mm) avec plusieurs options de diamètre, d'envergure et de longueur de vis pour répondre à vos exigences d'application spécifiques.

Si notre moteur standard ne peut pas répondre à vos besoins, nous pouvons personnaliser le moteur selon vos exigences.fils de plomb ayant des exigences particulières, connecteurs, et plus encore.

Accessoires facultatifs

Encodeur

Le freinage

Boîte de vitesses

L'axe

Veuillez cliquer sur le bouton " Obtenez un devis " ci-dessous pour nous dire vos exigences
