Nema 23 Hybrid Linear Stepper Motor Drive Module DC Power Tout en un pour une machine intégrée

Nom De Marque:	Casun
Numéro De Modèle:	57SHD4811-330NXH-PSM57
Quantité Maximale:	1 pièce
Prix:	$38-45
Conditions De Paiement:	LC, D/A, D/P, T/T
Capacité D'approvisionnement:	40000+PCS+mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ROHS,ISO

Détails d'emballage:

Carton: 380 x 230 x 180 mm

Mettre en évidence:

Module de propulsion à moteur pas à pas NEMA 23

Moteur pas à pas hybride de la NEMA 23

Module de propulsion à moteur hybride pas à pas

Description de produit

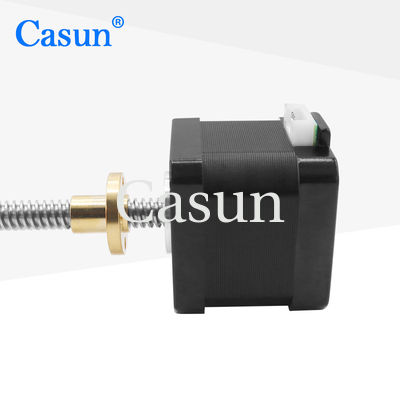

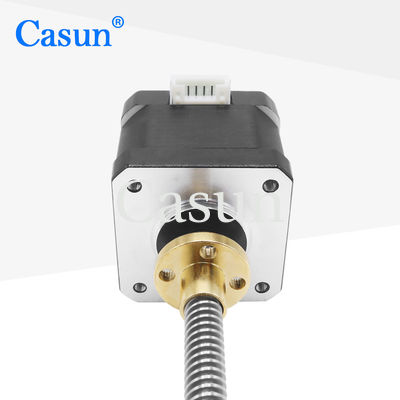

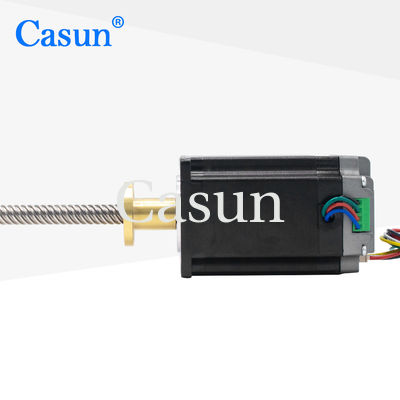

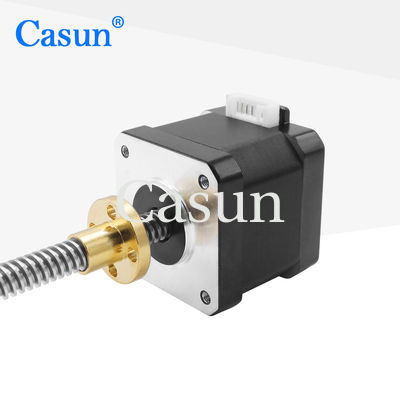

Module d'entraînement de moteur pas à pas linéaire hybride Nema 23

Solution d'alimentation CC tout-en-un pour une intégration machine transparente. Ce moteur pas à pas Casun de 57x57mm est doté d'une conception à vis captive à 4 fils, d'une puissance nominale de 4A et d'un couple de 2,0 Nm, certifié CE pour une fiabilité industrielle.

Caractéristiques du produit

La vis de précision intégrée assure une répétabilité élevée pour les applications CNC et d'automatisation

Prend en charge les configurations d'enroulement bipolaire (4 fils/8 fils) et unipolaire (6 fils)

Module d'alimentation CC intégré avec entrée de tension large pour une conception de système compacte

La base NEMA 23 (57x57mm) offre une rigidité supérieure avec une poussée dépassant 1N

Encodeur en option pour le contrôle en boucle fermée et une stabilité améliorée à haute vitesse

Conforme aux normes de sécurité CE et aux directives environnementales RoHS

Pas de vis et course personnalisables pour des exigences spécifiques

Support technique avec réponse en 48 heures pour la sélection et l'optimisation

Dimensions

Spécifications du moteur

Angle de pas	1,8°
Taille du cadre	57 mm
Nombre de phases	2 phases
Courant nominal	4 A
Couple de maintien	2000 mN.m
Résistance	0,6 ohm
Inductance	1,8 mH
Inertie du rotor	460 g-cm²
Poids du moteur	1,4 kg
Nombre de fils	4
Connexion	Bipolaire

Spécifications de fonctionnement

Température maximale	80°C maximum
Température ambiante	-20°C à 50°C
Température de stockage	-20°C à 100°C
Plage d'humidité	85% ou moins, sans condensation
Isolation du fil émaillé	Classe B 130°C
Résistance d'isolement	100M Ohm à 500 VDC
Rigidité diélectrique	500 VDC pendant 1 min
Jeu radial de l'arbre	0,02 max. (charge 450g)
Jeu axial de l'arbre	0,08 max. (charge 450g)
Force radiale max.	28N (20mm de la bride)
Force axiale max.	10N

Sous-modèles disponibles

Longueur du corps	Diamètre de la vis	Pas	Longueur de la vis
41mm, 54mm, 76mm, 83mm, 100mm	8	1	20 ~ 1000mm
	2	1,5875
	4	3,175
	8	25,4
	9,53	10
	10	2, 4, 10, 20
	12	4
	15	4, 8

Accessoires optionnels

Encodeur

Frein

Réducteur

Arbre

Services de personnalisation

Si notre moteur standard ne répond pas à vos besoins, nous pouvons personnaliser le moteur selon vos exigences.

Le contenu personnalisé comprend, sans s'y limiter, les arbres spéciaux, les paramètres d'enroulement, les dimensions d'installation, les fils de connexion avec des exigences spéciales, les connecteurs, et plus encore.

Questions fréquemment posées

Qui sommes-nous ?

Basés dans le Guangdong, en Chine, depuis 2011, nous servons les marchés nationaux (63%), l'Europe occidentale (12%), l'Amérique du Nord (9%), l'Asie de l'Est (8%) et d'autres régions mondiales avec une équipe de 51 à 100 professionnels.

Comment pouvons-nous garantir la qualité ?

Nous effectuons des échantillonnages avant la production et une inspection finale avant l'expédition pour garantir des normes de qualité constantes.

Que pouvez-vous acheter chez nous ?

Nous sommes spécialisés dans les moteurs pas à pas et les moteurs BLDC.

Pourquoi devriez-vous acheter chez nous ?

Avec plus de 11 ans d'expérience spécialisée dans la production et la vente de moteurs pas à pas, nous offrons une expertise et une fiabilité éprouvées.

Quels services pouvons-nous fournir ?

Nous acceptons les conditions FOB, CFR, CIF, EXW et Express Delivery ; paiement en USD/CNY via T/T, L/C, D/P D/A, PayPal ; avec un support en anglais, chinois et japonais.
