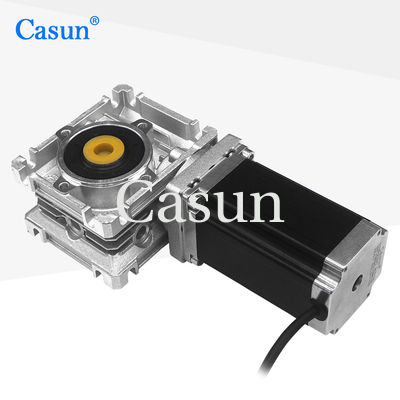

Nema 23 moteur hybride pas à pas avec moteur à engrenages de vers 56x100 mm

Nom De Marque:	Casun
Numéro De Modèle:	Le produit doit être soumis à un contrôle d'approvisionnement.
Quantité Maximale:	1 pièce
Prix:	$34-$28
Conditions De Paiement:	LC, D/A, D/P, T/T
Capacité D'approvisionnement:	40000+PCS+mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ROHS,ISO

Personnalisé:

Le moteur peut être conçu et fabriqué sur demande personnalisée.

Longueur du moteur:

55mm

Nom du produit:

moteur pas à pas avec embrayé

Courant / phase:

3,0A

Détails d'emballage:

Carton: 36 x 29 x 14 cm

Mettre en évidence:

Moteur pas à pas Nema 23 avec engrenage à ver

Moteur hybride pas à pas de 56x100 mm

La NEMA 23 a embrayé le moteur pas à pas

Description de produit

Casun NEMA 23 moteurs pas à pas à engrenages de haute qualité pour machines d'impression avec CE ISO ROHS

Moteur pas à pas à engrenages NEMA 23 3.0N 1KG Moteur pas à pas de boîte de vitesses pour équipement médical, machines d'impression

La série de moteurs hybrides pas à pas de 56 mm offre un couple de maintien puissant dans une variété de tailles.

Utilisation avec un pilote de micro-étape pour réduire les vibrations et obtenir une résolution d'étape plus élevée.

Choisissez une version de base ou demandez votre propre configuration personnalisée.

Caractéristiques:

Des versions bipolaires ou unipolaires sont disponibles
Construction hybride à étape
Disponible en version à un ou deux arbres
Approuvé CE et RoHS
Personnalisation sur demande

Les dimensions

Spécifications du moteur

Pasteur ange.	10,8 °
Taille du cadre	57 mm
Nombre de phases	Phase 2
Courant nominal	3.0 Ampère
Le couple de maintien	3.0 N.m.
Résistance	2.8 om
Inductivité	11 mH
Intérêt du rotor	650 g/cm2
Poids du moteur	10,4 kg
Taux de réduction des engins	20:1
Connexion	Bipolaire

Caractéristiques de fonctionnement

Moteur

Angle de pas: 1,8°

Température maximale: 80°C maximum

Température ambiante: -20 °C à 50 °C

Température de stockage -20 °C à 100 °C

Plage d'humidité (%) : 85% ou moins, non condensée

Isolation par fil magnétique: classe B 130°C

Résistance d'isolation: 100 M Ohm à 500 VDC

Résistance diélectrique: 500 VDC pendant 1 min

Boîte à engrenages

Matériau du boîtier:Métal
Les roulements à roulements à billes
Max.Tarde radiale ((12 mm par rapport à la bride): ≤ 80 N
Max.Tarde axiale de l'arbre: ≤ 30 N
Le jeu radiale de l'arbre (près de la bride): ≤ 0,06 mm
Le jeu axial de l'arbre: ≤ 0,3 mm
Réaction au point de non-charge:1.5°

courbes de couple

Les sous-modèles

Longueur du moteur	Longueur de la boîte de vitesses	Le Raio	Efficacité
34 mm 40 mm 48 mm 60 mm	27.2 mm	3.71	90%
		5.18
	35 mm	13.76	80%
		19.2
		26.8
	42.7 mm	51	70%
		71
		99.5
		139

Télécharger

Si notre moteur standard ne peut pas répondre à vos besoins,

Nous pouvons personnaliser le moteur selon vos besoins

Le contenu personnalisé comprend, mais sans s'y limiter, les arbres spéciaux, les paramètres d'enroulement, les dimensions d'installation, les fils de plomb ayant des exigences particulières, les connecteurs, etc.

Les options:
Le codeur, le frein, la boîte de vitesses, l'arbre.

Nema 23 moteur hybride pas à pas avec moteur à engrenages de vers 56x100 mm 1

Veuillez cliquer sur "Pour obtenir un devis." bouton ci-dessous pour nous dire vos besoins.
