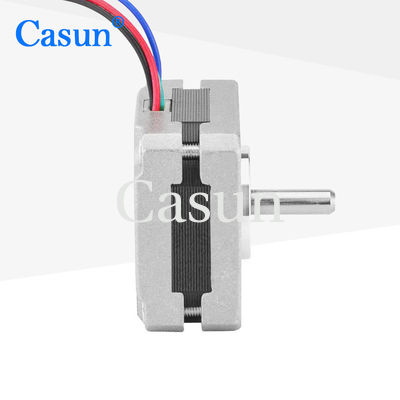

10.4V NEMA 16 moteur pas à pas DC électrique Mini CNC routeur moteur pas à pas 4 phase

10.4V NEMA 16 moteur pas à pas DC électrique Mini CNC routeur moteur pas à pas 4 phase

Nom De Marque:	Casun
Numéro De Modèle:	39SHD0519-20
Quantité Maximale:	1 pièce
Prix:	$4.14-$6.98
Conditions De Paiement:	D / a, t / t, l / c, d / p
Capacité D'approvisionnement:	40000+PCS+mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ROSH,ISO

Passe-partout:

1,8°

Couple de maintien:

80mN.m

Actuel:

0.2A

Longueur du moteur:

22mm

Arbre:

Longueur ronde de l'axe 20mm

Personnalisé:

Le moteur peut être conçu et fabriqué sur demande personnalisée.

Détails d'emballage:

Carton: 36 x 29 x 14 cm

Mettre en évidence:

10.4V NEMA 16 moteur pas à pas

NEMA 16 moteur pas à pas CC

Mini moteur pas à pas CNC routeur

Description de produit

La rotation d'un moteur pas à pas de 39 mm peut être très précise, ce qui est une caractéristique que les autres types de moteurs ne peuvent pas comparer.

Il a un petit volume et convient aux appareils électroniques, aux maisons intelligentes et à d'autres zones à volume limité.

Caractéristiques:

Des versions bipolaires ou unipolaires sont disponibles
Fournir des "certifications internationales multiples" pour les appareils électriques et de haute technologie.
Disponible en version à un ou deux arbres
12 ans et a servi plus de 800 clients en Chine
Il fallait des dealers! !

Spécifications du moteur

Pasteur ange.	10,8 °
Taille du cadre	39 mm
Nombre de phases	Phase 4
Courant nominal	0.2 A
Le couple de maintien	80 mN.m
Résistance	52 ohms
Inductivité	22 mH
Intérêt du rotor	15 g-cm2
Poids du moteur	0.17 kg
Nombre de pistes	4
Connexion	Bipolaire

Apparence

Les dimensions

10.4V NEMA 16 moteur pas à pas DC électrique Mini CNC routeur moteur pas à pas 4 phase 1

Caractéristiques de fonctionnement

Angle de pas: 1,8°

Température maximale: 80°C maximum

Température ambiante: -20 °C à 50 °C

Température de stockage -20 °C à 100 °C

Plage d'humidité (%) : 85% ou moins, non condensée

Isolation par fil magnétique: classe B 130°C

Résistance d'isolation: 100 M Ohm à 500 VDC

Résistance diélectrique: 500 VDC pendant 1 min

courbes de couple

Les sous-modèles

Modèle	Le couple de maintien	Angle de pas	Longueur du moteur	Type de puits	Courant nominal
Le nombre d'équipements utilisés est le suivant:	100 mN.m.	10,8°	20 mm	Arbre rond 20 mm	0.48A
Le nombre d'émissions de CO2 est déterminé par la méthode suivante:	100 mN.m.	10,8°	22 mm	Arbre rond 20 mm	0.4A
Pour l'utilisation des appareils électroménagers	200 mN.m	10,8°	25 mm	Arbre rond 20 mm	0.4A
Le nombre d'équipements utilisés est le suivant:	220 mN.m.	10,8°	34 mm	Arbre rond 20 mm	0.4A
Le nombre d'équipements utilisés est le suivant:	220 mN.m.	10,8°	38 mm	Arbre rond 24 mm	0.4A
Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'appareil.	220 mN.m.	10,8°	48 mm	D Châssis 24 mm	0.4A

Télécharger

Si notre moteur standard ne peut pas répondre à vos besoins,

Nous pouvons personnaliser le moteur selon vos besoins

Le contenu personnalisé comprend, mais sans s'y limiter, les arbres spéciaux, les paramètres d'enroulement, les dimensions d'installation, les fils de plomb ayant des exigences particulières, les connecteurs, etc.

Les options:

Encodeur	Le freinage	Boîte de vitesses	L'axe

Veuillez cliquer sur "Pour obtenir un devis." bouton ci-dessous pour nous dire vos besoins.
