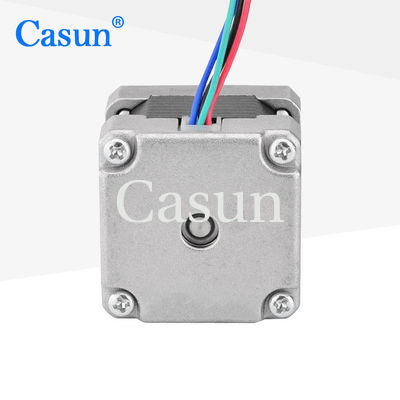

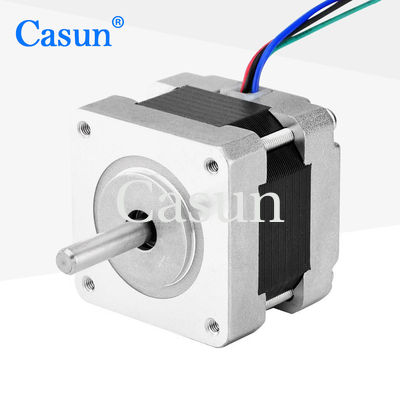

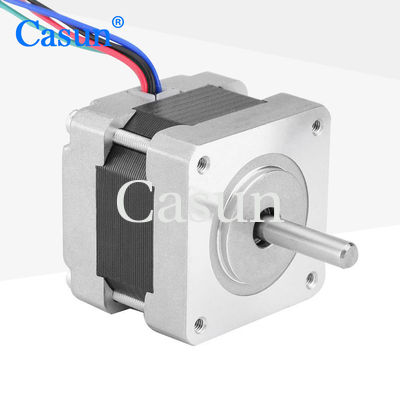

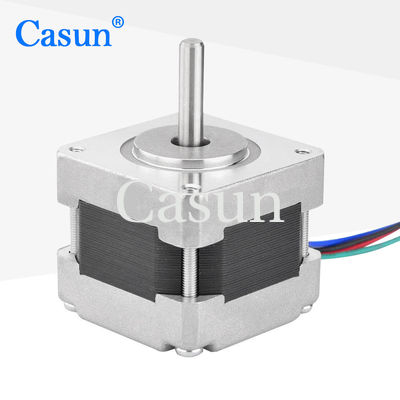

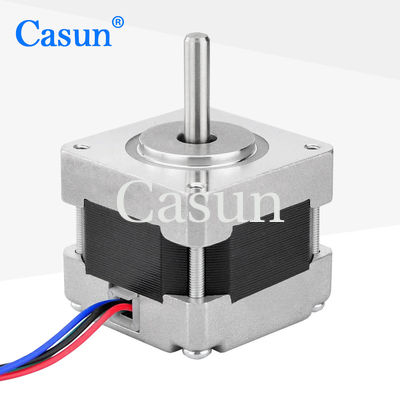

Moteur pas à pas à haute fréquence NEMA 16 1,8 degré corps 39 mm pour imprimante 3D

Moteur pas à pas à haute fréquence NEMA 16 1,8 degré corps 39 mm pour imprimante 3D

Nom De Marque:	Casun
Numéro De Modèle:	39SHD4301-20
Quantité Maximale:	1 pièce
Prix:	$4.14-$6.98
Conditions De Paiement:	D / a, t / t, l / c, d / p
Capacité D'approvisionnement:	40000+PCS+mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ROSH,ISO

Passe-partout:

1,8°

Couple de maintien:

150mN.m

Actuel:

1.0A

Longueur du moteur:

34MM

Arbre:

Longueur ronde de l'axe 20mm

Personnalisé:

Le moteur peut être conçu et fabriqué sur demande personnalisée.

Détails d'emballage:

Carton: 36 x 29 x 14 cm

Mettre en évidence:

Moteur pas à pas à haute fréquence NEMA 16

NEMA 16 moteur pas à pas 1

8 degré

Description de produit

La méthode de commande du moteur pas à pas de 39 mm est également très simple, il suffit d'envoyer un signal d'impulsion au moteur.

Longue durée de vie et fonctionnement stable, permettant un fonctionnement stable à long terme.

Caractéristiques:

Spécialiste professionnel des solutions de transmission
Elle est établie en Chine depuis 12 ans et a servi plus de 800 clients.
Disponible en version à un ou deux arbres
Approuvé CE et RoHS
Nous offrons des services personnalisés et acceptons la fabrication sous contrat

Spécifications du moteur

Pasteur ange.	10,8 °
Taille du cadre	39 mm
Nombre de phases	Phase 2
Courant nominal	1.0 A
Le couple de maintien	150 mN.m
Résistance	4.5 ohm
Inductivité	5.1 mH
Intérêt du rotor	20 g/cm2
Poids du moteur	0.18 kg
Nombre de pistes	4
Connexion	Bipolaire

Apparence

Les dimensions

Moteur pas à pas à haute fréquence NEMA 16 1,8 degré corps 39 mm pour imprimante 3D 1

Caractéristiques de fonctionnement

Angle de pas: 1,8°

Température maximale: 80°C maximum

Température ambiante: -20 °C à 50 °C

Température de stockage -20 °C à 100 °C

Plage d'humidité (%) : 85% ou moins, non condensée

Isolation par fil magnétique: classe B 130°C

Résistance d'isolation: 100 M Ohm à 500 VDC

Résistance diélectrique: 500 VDC pendant 1 min

courbes de couple

Les sous-modèles

Modèle	Le couple de maintien	Angle de pas	Longueur du moteur	Type de puits	Courant nominal
Le nombre d'équipements utilisés est le suivant:	100 mN.m.	10,8°	20 mm	Arbre rond 20 mm	0.48A
Le nombre d'émissions de CO2 est déterminé par la méthode suivante:	100 mN.m.	10,8°	22 mm	Arbre rond 20 mm	0.4A
Pour l'utilisation des appareils électroménagers	200 mN.m	10,8°	25 mm	Arbre rond 20 mm	0.4A
Le nombre d'équipements utilisés est le suivant:	220 mN.m.	10,8°	34 mm	Arbre rond 20 mm	0.4A
Le nombre d'équipements utilisés est le suivant:	220 mN.m.	10,8°	38 mm	Arbre rond 24 mm	0.4A
Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'appareil.	220 mN.m.	10,8°	48 mm	D Châssis 24 mm	0.4A

Télécharger

Si notre moteur standard ne peut pas répondre à vos besoins,

Nous pouvons personnaliser le moteur selon vos besoins

Le contenu personnalisé comprend, mais sans s'y limiter, les arbres spéciaux, les paramètres d'enroulement, les dimensions d'installation, les fils de plomb ayant des exigences particulières, les connecteurs, etc.

Les options:

Encodeur	Le freinage	Boîte de vitesses	L'axe

Veuillez cliquer sur "Pour obtenir un devis." bouton ci-dessous pour nous dire vos besoins.
