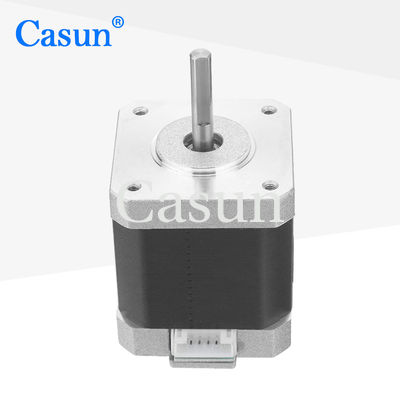

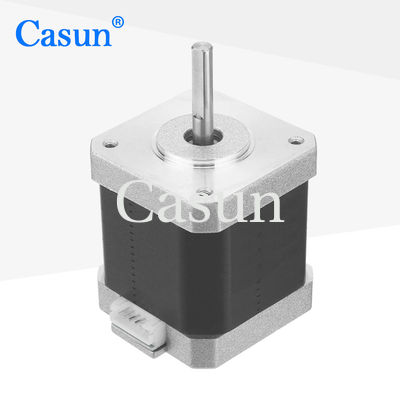

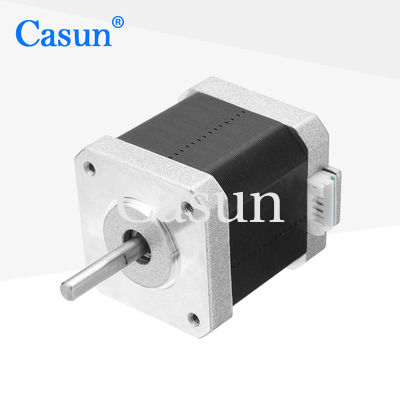

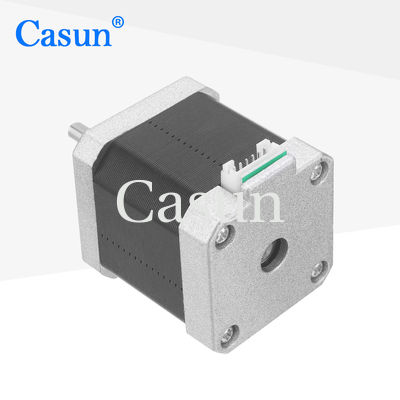

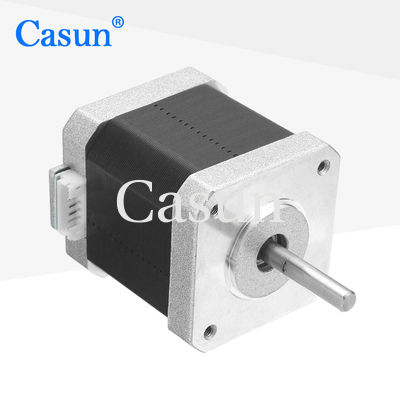

Degré 54Ncm (76.3oz.in) 1.68A 2.77V 42x42x48mm du】 1,8 du 【42SHD0438 NEMA 17 de moteur pas à pas de 4 fils bipolaire

Degré 54Ncm (76.3oz.in) 1.68A 2.77V 42x42x48mm du】 1,8 du 【42SHD0438 NEMA 17 de moteur pas à pas de 4 fils bipolaire

Nom De Marque:	Casun
Numéro De Modèle:	42SHD0438-30B
Quantité Maximale:	1 pièce
Prix:	$3.14-$5
Conditions De Paiement:	D / a, t / t, l / c, d / p
Capacité D'approvisionnement:	40000+PCS+mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ROHS,ISO

Passe-partout:

1,8°

Couple de maintien:

540mN.m

Actuel:

1.68A

Longueur du moteur:

48mm

Arbre:

Longueur plate de fraisage de l'axe 30mm

Personnalisé:

Le moteur peut être conçu et fabriqué sur demande personnalisée.

Personnalisé:

Le moteur peut être conçu et fabriqué sur demande personnalisée.

Détails d'emballage:

Carton: 36 x 29 x 14 cm

Mettre en évidence:

4 fils moteur pas à pas

42SHD0438 Moteur pas à pas

2Moteur pas à pas de 77 V

Description de produit

La série de moteurs hybrides pas à pas de 42 mm a un couple de sortie relativement élevé et peut maintenir une vitesse élevée.

Son arbre peut résister à des charges élevées et convient à diverses applications telles que les machines d'impression, les équipements d'automatisation et les robots.

Caractéristiques:

Chaque modèle de moteur pas à pas a une utilisation dans une variété de situations.
Il fallait des dealers! !
Disponible en version à un ou deux arbres
Couple élevé et précision élevée
Elle est établie en Chine depuis 12 ans et a servi plus de 800 clients.

Spécifications du moteur

Pasteur ange.	10,8 °
Taille du cadre	42 mm
Nombre de phases	Phase 2
Courant nominal	1.68 A
Le couple de maintien	540 mN.m
Résistance	1.65 ohm
Inductivité	20,8 mH
Intérêt du rotor	72 g/cm2
Poids du moteur	0.38 kg
Nombre de pistes	4
Connexion	Bipolaire

Apparence

Degré 54Ncm (76.3oz.in) 1.68A 2.77V 42x42x48mm du】 1,8 du 【42SHD0438 NEMA 17 de moteur pas à pas de 4 fils bipolaire 0

Les dimensions

Degré 54Ncm (76.3oz.in) 1.68A 2.77V 42x42x48mm du】 1,8 du 【42SHD0438 NEMA 17 de moteur pas à pas de 4 fils bipolaire 1

Caractéristiques de fonctionnement

Angle de pas: 1,8°

Température maximale: 80°C maximum

Température ambiante: -20 °C à 50 °C

Température de stockage -20 °C à 100 °C

Plage d'humidité (%) : 85% ou moins, non condensée

Isolation par fil magnétique: classe B 130°C

Résistance d'isolation: 100 M Ohm à 500 VDC

Résistance diélectrique: 500 VDC pendant 1 min

courbes de couple

Les sous-modèles

Modèle	Le couple de maintien	Angle de pas	Longueur du moteur	Type de puits	Courant nominal
42SHD4950	0.13 N.m.	10,8°	20 mm	D Arbre 20 mm	1.0A
42SHD4003	0.26 N.m.	10,8°	34 mm	D Arbre 20 mm	0.4A
42SHD0261	0.45 N.m.	10,8°	40 mm	D Arbre 20 mm	1.68A
42SHD4425	0.59 N.m.	10,8°	48 mm	D Arbre 24 mm	2.0A
42SHD4813	0.8 N.m.	10,8°	60 mm	D Arbre 24 mm	2.1A

Télécharger

Si notre moteur standard ne peut pas répondre à vos besoins,

Nous pouvons personnaliser le moteur selon vos besoins

Le contenu personnalisé comprend, mais sans s'y limiter, les arbres spéciaux, les paramètres d'enroulement, les dimensions d'installation, les fils de plomb ayant des exigences particulières, les connecteurs, etc.

Les options:

Encodeur	Le freinage	Boîte de vitesses	L'axe

Veuillez cliquer sur "Pour obtenir un devis." bouton ci-dessous pour nous dire vos besoins.
