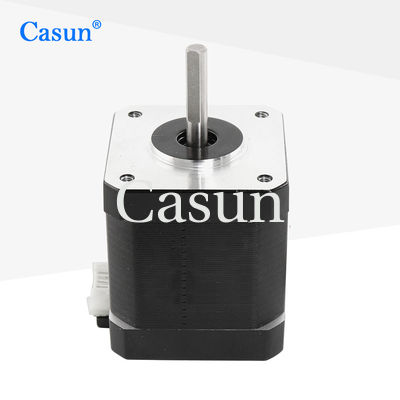

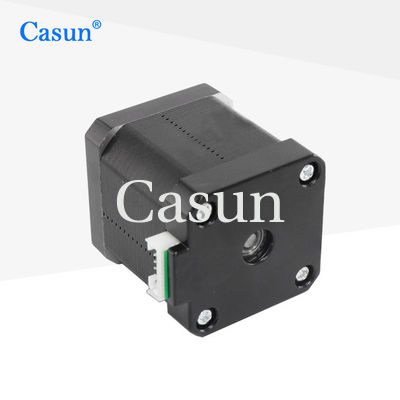

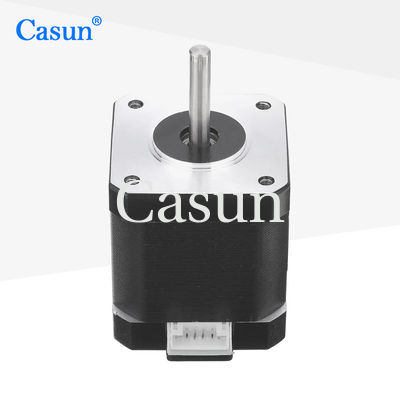

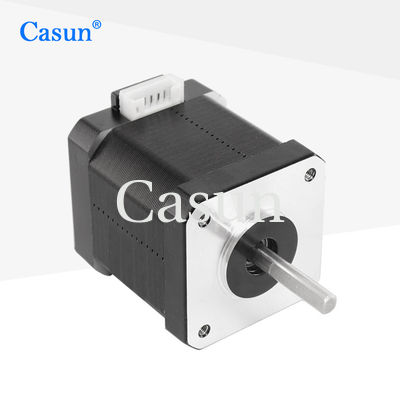

550 moteur pas à pas 42x42mm d'hybride de la NEMA 17 de C.C de la phase 3.0V du manganèse. m2

550 moteur pas à pas 42x42mm d'hybride de la NEMA 17 de C.C de la phase 3.0V du manganèse. m2

Nom De Marque:	Casun
Numéro De Modèle:	42SHD0437-24BH
Quantité Maximale:	1pc
Prix:	$3.14-$5
Conditions De Paiement:	D/A, T/T, L/C, D/P
Capacité à Fournir:	40000+PCS+Month

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

La Chine

Certification:

CE,ROSH,ISO

Ange d'étape:

1.8°

Tenir le couple:

550mN.m

Actuel:

1.68A

Longueur du moteur:

48mm

Axe:

Longueur plate de fraisage de l'axe 24mm

Customized:

The motor can be designed &manufactured with customized request.

Détails d'emballage:

Carton : 36x29x14cm

Mettre en évidence:

NEMA biphasée 17 de C.C 3.0V

Moteur pas à pas hybride 42x42mm

550mN.M Nema 17

Description de produit

La série de moteurs pas à pas hybrides de 42 mm est disponible dans une gamme de tailles et offre un couple de maintien élevé.

À utiliser en conjonction avec un pilote micropas pour réduire les vibrations et augmenter la résolution des pas.

Sélectionnez un modèle de base ou demandez une configuration qui vous est propre.

Caractéristiques:

Des versions en unipolaire ou bipolaire sont proposées
Pour les équipements industriels électroniques et les équipements industriels de haute technologie
Disponible en variantes avec un arbre simple ou double
"Plusieurs certifications internationales" sont requises
Recherche et développement de fabrication experte

Spécifications du moteur

Étape ange	1.8°
Taille du cadre	42 millimètres
Nombre de phases	2 phases
Courant nominal	1,68 A
Couple de maintien	550 mN.m
Résistance	1,8 ohm
Inductance	4,5 mH
Inertie du rotor	72 g-cm²
Poids du moteur	0,38 kg
Nombre de prospects	4
Connexion	Bipolaire

Apparence

550 moteur pas à pas 42x42mm d'hybride de la NEMA 17 de C.C de la phase 3.0V du manganèse. m2 0

Dimensions

550 moteur pas à pas 42x42mm d'hybride de la NEMA 17 de C.C de la phase 3.0V du manganèse. m2 1

Spécifications de fonctionnement

Angle de pas : 1,8°

Température maximale :80°C maximum

Température ambiante : -20 °C à 50 °C

Température de stockage -20 °C à 100 °C

Plage d'humidité (%) : 85 % ou moins, sans condensation

Isolation du fil magnétique : Classe B 130 degrés C

Résistance d'isolation : 100 M Ohms à 500 VCC

Rigidité diélectrique : 500 VDC pendant 1 min

Courbes de couple

Sous-modèles

Modèle	Couple de maintien	Angle de pas	Longueur du moteur	Type d'arbre	Courant nominal
42SHD4950	0.13Nm	1,8°	20mm	Arbre D-20mm	1.0A
42SHD4003	0,26 Nm	1,8°	34mm	Arbre D-20mm	0.4A
42SHD0261	0,45 Nm	1,8°	40mm	Arbre D-20mm	1.68A
42SHD4425	0,59 Nm	1,8°	48mm	Arbre D-24mm	2.0A
42SHD4813	0,8 Nm	1,8°	60mm	Arbre D-24mm	2.1A

Télécharger

Si notre moteur standard ne peut pas répondre à vos besoins,

nous pouvons personnaliser le moteur selon vos besoins

Le contenu personnalisé comprend, mais sans s'y limiter, les arbres spéciaux, les paramètres d'enroulement, les dimensions d'installation, les fils conducteurs avec des exigences spéciales, les connecteurs, etc.

Option :

Encodeur	Frein	Boîte de vitesses	Arbre

Veuillez cliquer sur le "Obtenir un devis" ci-dessous pour nous indiquer vos besoins.
