Moteur pas à pas non captif linéaire 100mm 4.5A 57SHD4935-KH de la NEMA 23 de C.C pour la maison d'automation

Moteur pas à pas non captif linéaire 100mm 4.5A 57SHD4935-KH de la NEMA 23 de C.C pour la maison d'automation

Nom De Marque:	Casun
Numéro De Modèle:	57SHD4935-KH
Quantité Maximale:	1 pièce
Prix:	$3.14-$5
Conditions De Paiement:	D / a, t / t, l / c, d / p
Capacité D'approvisionnement:	40000+PCS+mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ROHS,ISO

Passe-partout:

Couple de maintien:

3000mN.m

Actuel:

Longueur du moteur:

100mm

Arbre:

Aucun

Personnalisé:

Le moteur peut être conçu et fabriqué sur demande personnalisée.

Personnalisé:

Le moteur peut être conçu et fabriqué sur demande personnalisée.

Détails d'emballage:

Carton: 36 x 29 x 14 cm

Mettre en évidence:

Moteur pas à pas non captif 57SHD4935-KH

moteur pas à pas non captif de 100mm

Description de produit

La série de moteurs hybrides pas à pas de 57 mm est disponible dans une gamme de tailles et fournit un couple de maintien puissant.

Pour réduire les vibrations et produire une résolution d'étape plus élevée, utilisez un pilote de micro-étape.

Sélectionnez une version standard ou demandez une version spécialement configurée.

Caractéristiques:

à la fois le couple élevé et la précision
Pour les équipements industriels électroniques et les équipements industriels de haute technologie
Dans les 48 heures, l'un de nos ingénieurs vous contactera avec la meilleure option.
Expert en solutions professionnelles pour le groupe motopropulseur
Couple élevé et précision élevée

Spécifications du moteur

Pasteur ange.	10,8 °
Taille du cadre	de hauteur inférieure à 50 mm
Nombre de phases	Phase 2
Courant nominal	4.5 A
Le couple de maintien	3 000 mN.m
Résistance	10,3 ohm
Inductivité	60,0 mH
Intérêt du rotor	650 g/cm2
Poids du moteur	1 kg ou plus
Nombre de pistes	4
Connexion	Bipolaire

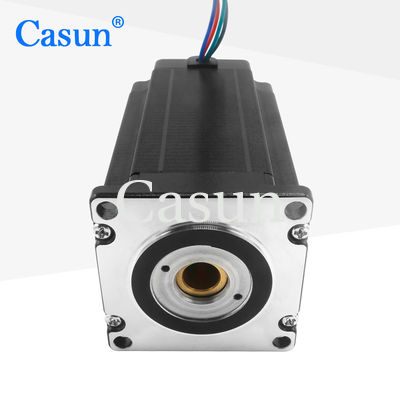

Apparence

Moteur pas à pas non captif linéaire 100mm 4.5A 57SHD4935-KH de la NEMA 23 de C.C pour la maison d'automation 0

Les dimensions

Moteur pas à pas non captif linéaire 100mm 4.5A 57SHD4935-KH de la NEMA 23 de C.C pour la maison d'automation 1

Caractéristiques de fonctionnement

Angle de pas: 1,8°

Température maximale: 80°C maximum

Température ambiante: -20 °C à 50 °C

Température de stockage -20 °C à 100 °C

Plage d'humidité (%) : 85% ou moins, non condensée

Isolation par fil magnétique: classe B 130°C

Résistance d'isolation: 100 M Ohm à 500 VDC

Résistance diélectrique: 500 VDC pendant 1 min

courbes de couple

Les sous-modèles

Modèle	Le couple de maintien	Angle de pas	Longueur	TType de puits	Courant nominal
Le nombre d'unités de contrôle est le suivant:	0.6 N.m.	10,8°	41 mm	D Arbre 21 mm	1.0A
Le numéro de série est le numéro de série de l'appareil	1.1 N.m.	10,8°	54 mm	D Arbre 21 mm	3.0A
Le nombre d'émissions de CO2 est déterminé par la méthode suivante:	2.0 N.m.	10,8°	76 mm	D Arbre 21 mm	3.0A
Le nombre d'émissions de CO2 est déterminé par la méthode suivante:	2.5 N.m.	10,8°	83 mm	D Arbre 21 mm	3.0A
Le nombre d'émissions de CO2 est déterminé par la méthode suivante:	3.0 N.m.	10,8°	100 mm	D Arbre 20 mm	3.0A

Télécharger

Si notre moteur standard ne peut pas répondre à vos besoins,

Nous pouvons personnaliser le moteur selon vos besoins

Le contenu personnalisé comprend, mais sans s'y limiter, les arbres spéciaux, les paramètres d'enroulement, les dimensions d'installation, les fils de plomb ayant des exigences particulières, les connecteurs, etc.

Les options:

Encodeur	Le freinage	Boîte de vitesses	L'axe

Veuillez cliquer sur "Pour obtenir un devis." bouton ci-dessous pour nous dire vos besoins.
