0.5A captif micro noir de la NEMA 8 du moteur pas à pas 2.55V non pour la fraiseuse de commande numérique par ordinateur de STM

0.5A captif micro noir de la NEMA 8 du moteur pas à pas 2.55V non pour la fraiseuse de commande numérique par ordinateur de STM

Nom De Marque:	Casun
Numéro De Modèle:	20SHD0302-83T1
Quantité Maximale:	1 pièce
Prix:	$13-$13.5
Conditions De Paiement:	D / a, t / t, l / c, d / p
Capacité D'approvisionnement:	40000+PCS+mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ROHS,ISO

Couleur:

Noir

Actuel:

0.5Amp

Couple de maintien:

15mN.m

Angle de Steper:

1.8degree

Phase:

Couple de détente:

2mN.m

Personnalisé:

Le moteur peut être conçu et fabriqué sur demande personnalisée.

Détails d'emballage:

Carton : 38x29xc14m

Mettre en évidence:

moteur pas à pas 0.5A micro

Moteur pas à pas micro non captif

Description de produit

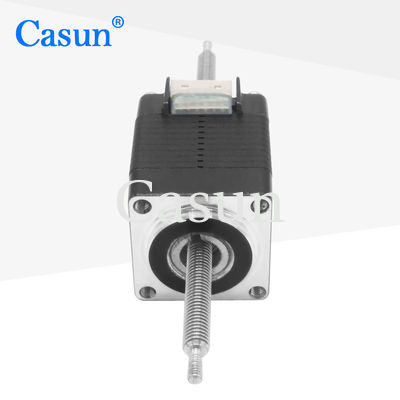

Moteur pas à pas Micro noir 0,5A 2,55V Nema 8 non captif pour fraiseuse CNC STM

Moteur pas à pas Nema8 non captif à vis traversante Moteur pas à pas 20mmx20mm avec vis pour fraiseuse CNC STM. La série de moteurs pas à pas hybrides Nema8 offre un couple de maintien puissant dans une variété de tailles. À utiliser avec un pilote micro-pas pour réduire les vibrations et obtenir une résolution de pas plus élevée. Choisissez une version de base ou demandez votre propre configuration personnalisée.

Caractéristiques principales

Versions bipolaires ou unipolaires disponibles
Construction hybride de moteur pas à pas
Disponible en versions à arbre simple ou double
Approuvé CE et RoHS
Personnalisations sur demande

Dimensions

Spécifications du moteur

Angle de pas	1,8°
Taille du cadre	20 mm
Nombre de phases	2 phases
Courant nominal	0,5 Ampère
Couple de maintien	15 mN.m
Résistance	5,1 Ohm
Inductance	1,5 mH
Inertie du rotor	2 g-cm²
Poids du moteur	0,08 kg
Vis mère	Tr3,35X0,6096
Connexion	Bipolaire

Spécifications de fonctionnement

Température maximale	80°C maximum
Température ambiante	-20°C à 50°C
Température de stockage	-20°C à 100°C
Plage d'humidité	85% ou moins, sans condensation
Isolation du fil de bobinage	Classe B 130°C
Résistance d'isolement	100 M Ohm à 500 VDC
Rigidité diélectrique	500 VDC pendant 1 min
Jeu radial de l'arbre	0,02 Max. (charge de 450g)
Jeu axial de l'arbre	0,08 Max. (charge de 450g)
Force radiale max.	28N (20mm du rebord)
Force axiale max.	10N

Modèles disponibles

Modèle	Couple de maintien	Angle de pas	Longueur du moteur	Type d'arbre	Courant nominal
42SHD4950	0,13 N.m	1,8°	20mm	Arbre en D - 20mm	1,0A
42SHD4003	0,26 N.m	1,8°	34mm	Arbre en D - 20mm	0,4A
42SHD0261	0,45 N.m	1,8°	40mm	Arbre en D - 20mm	1,68A
42SHD4425	0,59 N.m	1,8°	48mm	Arbre en D - 24mm	2,0A
42SHD4813	0,8 N.m	1,8°	60mm	Arbre en D - 24mm	2,1A

Options de personnalisation

Si notre moteur standard ne répond pas à vos besoins, nous pouvons personnaliser le moteur selon vos exigences. Le contenu personnalisé comprend, sans s'y limiter, des arbres spéciaux, des paramètres de bobinage, des dimensions d'installation, des fils de connexion avec des exigences spéciales, des connecteurs, etc.

Encodeur

Frein

Réducteur

Arbre
