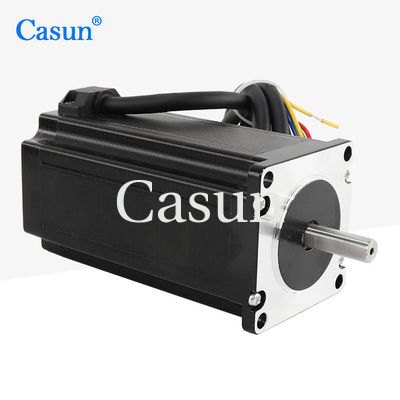

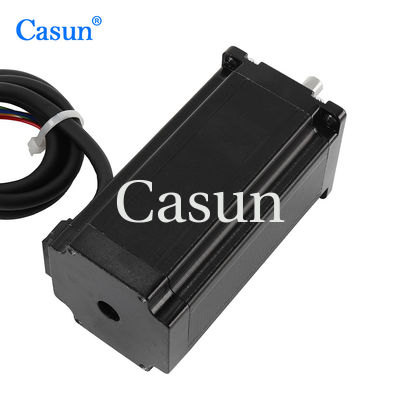

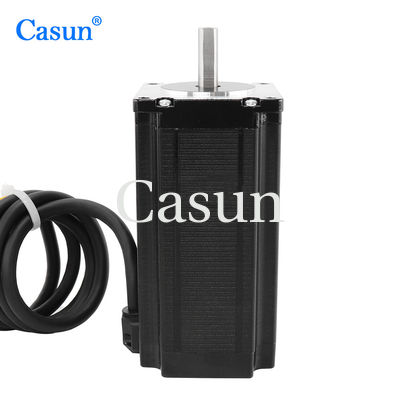

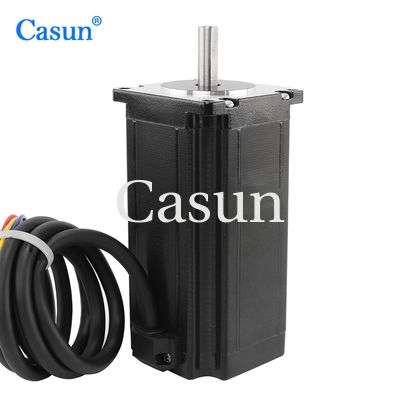

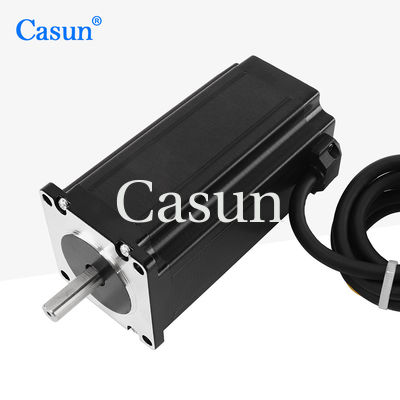

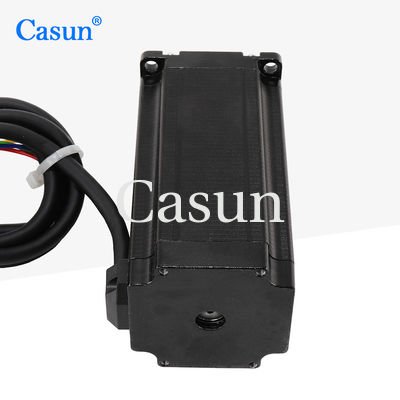

Moteur pas à pas micro 3.0N.M For Robot de couple de corps élevé de la NEMA 23 112mm

Moteur pas à pas micro 3.0N.M For Robot de couple de corps élevé de la NEMA 23 112mm

Nom De Marque:	Casun
Numéro De Modèle:	57SHD4974-21BH
Quantité Maximale:	1 pièce
Prix:	$3.14-$5
Conditions De Paiement:	D / a, t / t, l / c, d / p
Capacité D'approvisionnement:	40000+PCS+mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ROHS,ISO

Passe-partout:

1,8°

Couple de maintien:

3.0N.m

Actuel:

4.0A

Longueur du moteur:

112 mm

Arbre:

Longueur plate de fraisage de l'axe 21mm

Personnalisé:

Le moteur peut être conçu et fabriqué sur demande personnalisée.

Détails d'emballage:

Carton: 36 x 29 x 14 cm

Mettre en évidence:

moteur pas à pas micro de corps de 112mm

Moteur pas à pas micro de la NEMA 23

Moteur pas à pas micro de couple élevé

Description de produit

2 phase 1.8 degré NEMA 23 corps de 112 mm Moteur micro pas à pas de 3,0 N.m pour robot

La série de moteurs hybrides pas à pas de 57 mm offre un couple de maintien puissant dans une variété de tailles.

Utilisation avec un pilote de micro-étape pour réduire les vibrations et obtenir une résolution d'étape plus élevée.

Choisissez une version de base ou demandez votre propre configuration personnalisée.

Caractéristiques:

Couple élevé et précision élevée
Pour les équipements de l'industrie de haute technologie et de l'industrie électronique
Fournir des "certifications internationales multiples"
Elle est établie en Chine depuis 12 ans et a servi plus de 800 clients.
Couple élevé et précision élevée

Apparence

Moteur pas à pas micro 3.0N.M For Robot de couple de corps élevé de la NEMA 23 112mm 0

Les dimensions

Moteur pas à pas micro 3.0N.M For Robot de couple de corps élevé de la NEMA 23 112mm 1

Spécifications du moteur

Pasteur ange.	10,8 °
Taille du cadre	de hauteur inférieure à 50 mm
Nombre de phases	Phase 2
Courant nominal	4.0 A
Le couple de maintien	3.0 N.m.
Résistance	10,6 ohm
Inductivité	60,8 mH
Intérêt du rotor	800 g/cm2
Poids du moteur	10,7 kg
Nombre de pistes	4
Connexion	Bipolaire

Caractéristiques de fonctionnement

Angle de pas: 1,8°

Température maximale: 80°C maximum

Température ambiante: -20 °C à 50 °C

Température de stockage -20 °C à 100 °C

Plage d'humidité (%) : 85% ou moins, non condensée

Isolation par fil magnétique: classe B 130°C

Résistance d'isolation: 100 M Ohm à 500 VDC

Résistance diélectrique: 500 VDC pendant 1 min

courbes de couple

Les sous-modèles

Modèle	Le couple de maintien	Angle de pas	Longueur	TType de puits	Courant nominal
Le nombre d'unités de contrôle est le suivant:	0.6 N.m.	10,8°	41 mm	D Arbre 21 mm	1.0A
Le numéro de série est le numéro de série de l'appareil	1.1 N.m.	10,8°	54 mm	D Arbre 21 mm	3.0A
Le nombre d'émissions de CO2 est déterminé par la méthode suivante:	2.0 N.m.	10,8°	76 mm	D Arbre 21 mm	3.0A
Le nombre d'émissions de CO2 est déterminé par la méthode suivante:	2.5 N.m.	10,8°	83 mm	D Arbre 21 mm	3.0A
Le nombre d'émissions de CO2 est déterminé par la méthode suivante:	3.0 N.m.	10,8°	100 mm	D Arbre 20 mm	3.0A

Télécharger

Si notre moteur standard ne peut pas répondre à vos besoins,

Nous pouvons personnaliser le moteur selon vos besoins

Le contenu personnalisé comprend, mais sans s'y limiter, les arbres spéciaux, les paramètres d'enroulement, les dimensions d'installation, les fils de plomb ayant des exigences particulières, les connecteurs, etc.

Les options:

Encodeur	Le freinage	Boîte de vitesses	L'axe

Veuillez cliquer sur "Pour obtenir un devis." bouton ci-dessous pour nous dire vos besoins.
