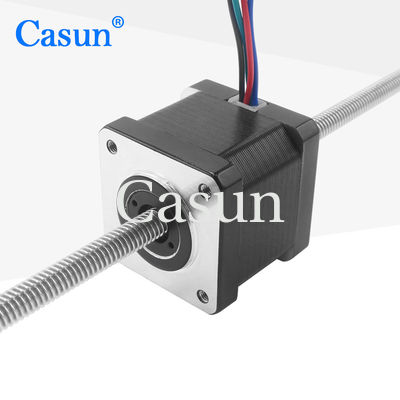

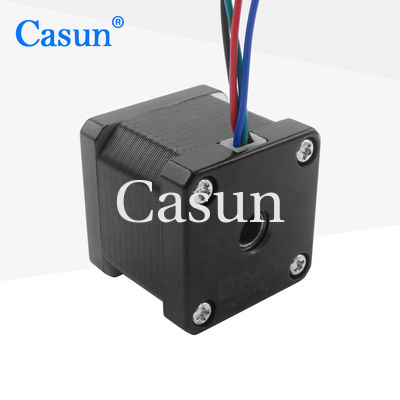

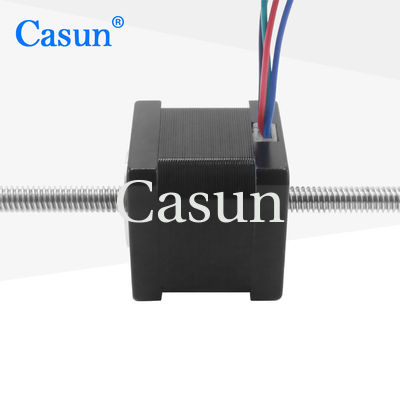

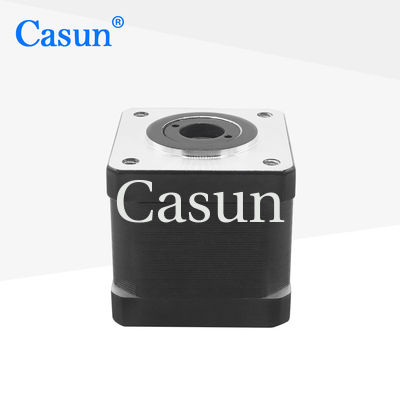

Vis sans fin non captive linéaire de moteur pas à pas de la NEMA 14 Tr6.35 35mm pour l'équipement d'automation

Vis sans fin non captive linéaire de moteur pas à pas de la NEMA 14 Tr6.35 35mm pour l'équipement d'automation

Nom De Marque:	Casun
Numéro De Modèle:	P35SHD4150-257T4
Quantité Maximale:	1 pièce
Prix:	$9.68-$16
Conditions De Paiement:	D / a, t / t, l / c, d / p
Capacité D'approvisionnement:	40000+PCS+mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ROSH,ISO

Personnalisé:

Le moteur peut être conçu et fabriqué sur demande personnalisée.

Détails d'emballage:

Carton : 38x29xc14m

Mettre en évidence:

Moteur pas à pas non captif de la NEMA 14

Vis sans fin non captive de moteur pas à pas

Description de produit

Casun moteur pas à pas linéaire Nema 14 moteur pas à pas à vis en plomb non captif 35x35x34mm Tr6.35 35mm pour équipement d'automatisation

Nema 14 moteur pas à pas non captif 34 mm Tr6.35 vis à plomb pas à pas 35 mm moteur pas à pas linéaire

La série de moteurs hybrides pas à pas de 35 mm offre un couple de maintien puissant dans une variété de tailles.

Utilisation avec un pilote de micro-étape pour réduire les vibrations et obtenir une résolution d'étape plus élevée.

Choisissez une version de base ou demandez votre propre configuration personnalisée.

Caractéristiques:

Des versions bipolaires ou unipolaires sont disponibles
Construction hybride à étape
Disponible en version à un ou deux arbres
Approuvé CE et RoHS
Personnalisation sur demande

Les dimensions

Spécifications du moteur

Pasteur ange.	10,8 °
Taille du cadre	35 mm
Nombre de phases	Phase 2
Courant nominal	1.0A
Le couple de maintien	Le débit de gaz à effet de serre
Résistance	3.5 mm
Inductivité	30,6 mH
Intérêt du rotor	20 g/cm2
Poids du moteur	0.18 kg
Scoupe à plomb	Je vais vous donner un exemple.4384
Connexion	Bipolaire

Caractéristiques de fonctionnement

Angle de pas: 1,8°

Température maximale: 80°C maximum

Température ambiante: -20 °C à 50 °C

Température de stockage -20 °C à 100 °C

Plage d'humidité (%) : 85% ou moins, non condensée

Isolation par fil magnétique: classe B 130°C

Résistance d'isolation: 100 M Ohm à 500 VDC

Résistance diélectrique: 500 VDC pendant 1 min

Le jeu radial de l'arbre:0.02 Max. (450 g de charge)

Le jeu axial de l'arbre:0.08 Max. (450 g de charge)

La force radiale maximale est de 28 N (20 mm de la bride).

La force axiale maximale: 10 N

courbes de couple

Les sous-modèles

Modèle	Le couple de maintien	- Je vous en prie.p Angle	Longueur	Type de puits	Courant nominal
Le nombre d'émissions de CO2	80 mN.m.	10,8°	20 mm	Arbre rond 20 mm	0.4A
Le nombre d'émissions de CO2 est déterminé par la méthode suivante:	100 mN.m.	10,8°	26 mm	Arbre rond 20 mm	0.4A
Le nombre de points d'intervention est déterminé par la valeur de l'intervention.	150 mN.m.	10,8°	34 mm	D Arbre 20 mm	0.75A
Le nombre d'unités utilisées est déterminé par la valeur de l'indicateur.	280 mN.m.	10,8°	40 mm	D Arbre 20 mm	0.5A

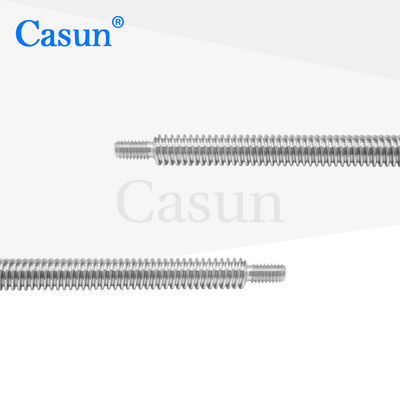

Longueur du corps	Diamètre de la vis	Le tonnerre	Longueur de vis
20 mm 26 mm 34 mm 40 mm 50 mm	5	2	20 à 1000 mm
		4
	5.56	9.7536
	6.35	6.35

	6.5	3

	8	2

	M5	1.6

Télécharger

Si notre moteur standard ne peut pas répondre à vos besoins,

Nous pouvons personnaliser le moteur selon vos besoins

Le contenu personnalisé comprend, mais sans s'y limiter, les arbres spéciaux, les paramètres d'enroulement, les dimensions d'installation, les fils de plomb ayant des exigences particulières, les connecteurs, etc.

Les options:
Le codeur, le frein, la boîte de vitesses, l'arbre.

Vis sans fin non captive linéaire de moteur pas à pas de la NEMA 14 Tr6.35 35mm pour l'équipement d'automation 1

Veuillez cliquer sur "Pour obtenir un devis." bouton ci-dessous pour nous dire vos besoins.
