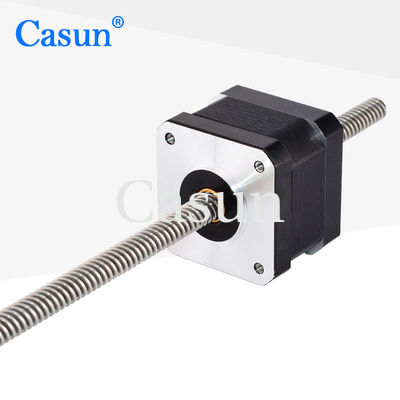

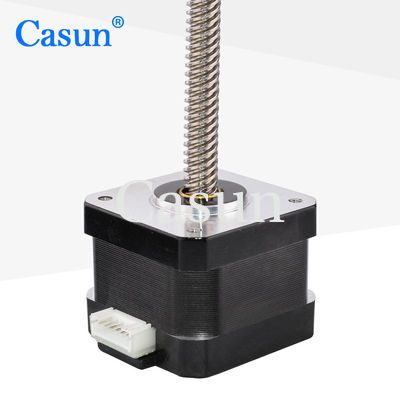

Moteur pas à pas non captif 42*42*34mm 0,22N.M Tr5*2 NEMA 17
Le moteur a une vitesse de mouvement rapide et peut effectuer des tâches de mouvement rapidement et avec précision.
Utilisé pour contrôler le mouvement de systèmes mécaniques, tels que les bandes transporteuses, les bandes transporteuses, les guides linéaires, etc.
Caractéristiques:
-
Spécialiste professionnel des solutions de transmission
-
Nos ingénieurs vous contacteront dans les 48 heures pour vous présenter la solution la plus optimale.
-
Chaque modèle de moteur pas à pas est conçu pour répondre à différents scénarios
-
Votre achat est garanti pendant dix ans, ce qui vous assure une totale confiance.
-
Des dealers recherchés! !
Spécifications du moteur
|
Pasteur ange.
|
10,8 °
|
|
Taille du cadre
|
42 mm
|
|
Nombre de phases
|
Phase 2
|
|
Courant nominal
|
1.33 ampère
|
|
Le couple de maintien
|
220 mN.m.
|
|
Résistance
|
2.1 ohm
|
|
Inductivité
|
2.5 mH
|
|
Intérêt du rotor
|
38 g/cm2
|
|
Poids du moteur
|
0.2 kg
|
|
Scoupe à plomb
|
Tr5 × 2
|
|
Connexion
|
Bipolaire
|
Caractéristiques de fonctionnement
Angle de pas: 1,8°
Température maximale: 80°C maximum
Température ambiante: -20 °C à 50 °C
Température de stockage -20 °C à 100 °C
Plage d'humidité (%) : 85% ou moins, non condensée
Isolation par fil magnétique: classe B 130°C
Résistance d'isolation: 100 M Ohm à 500 VDC
Résistance diélectrique: 500 VDC pendant 1 min
Le jeu radial de l'arbre:0.02 Max. (450 g de charge)
Le jeu axial de l'arbre:0.08 Max. (450 g de charge)
La force radiale maximale est de 28 N (20 mm de la bride).
La force axiale maximale: 10 N
courbes de couple
Les sous-modèles
| Modèle |
Le couple de maintien |
Angle de pas |
Longueur du moteur |
Type de puits |
Courant nominal |
| 42SHD4950 |
0.13 N.m. |
10,8° |
20 mm |
D Arbre 20 mm |
1.0A |
| 42SHD4003 |
0.26 N.m. |
10,8° |
34 mm |
D Arbre 20 mm |
0.4A |
| 42SHD0261 |
0.45 N.m. |
10,8° |
40 mm |
D Arbre 20 mm |
1.68A |
| 42SHD4425 |
0.59 N.m. |
10,8° |
48 mm |
D Arbre 24 mm |
2.0A |
| 42SHD4813 |
0.8 N.m. |
10,8° |
60 mm |
D Arbre 24 mm |
2.1A |
| Longueur du corps |
Diamètre de la vis |
Le tonnerre |
Longueur de vis |
20 mm
34 mm
40 mm
48 mm
60 mm
|
5 |
2 |
20 à 1000 mm |
| 8 |
| 6.35 |
1.27 |
| 3.175 |
| 6.35 |
| 6.5 |
3 |
| 6.35 |
| 8 |
1 |
| 2 |
| 4 |
| 8 |
| 12 |
Télécharger
Si notre moteur standard ne peut pas répondre à vos besoins,
Nous pouvons personnaliser le moteur selon vos besoins
Le contenu personnalisé comprend, mais sans s'y limiter, des arbres spéciaux, des paramètres d'enroulement, des dimensions d'installation, des fils de plomb avec des exigences particulières, des connecteurs, etc.
