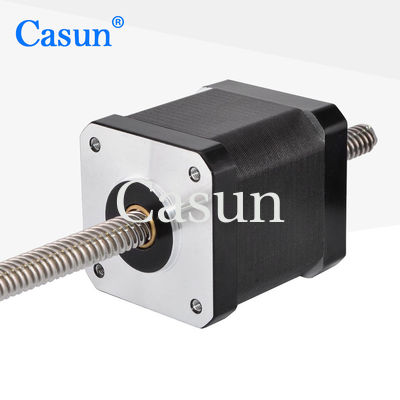

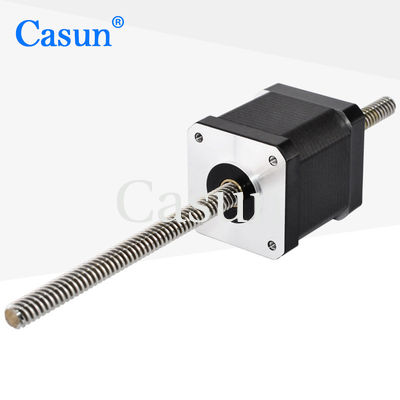

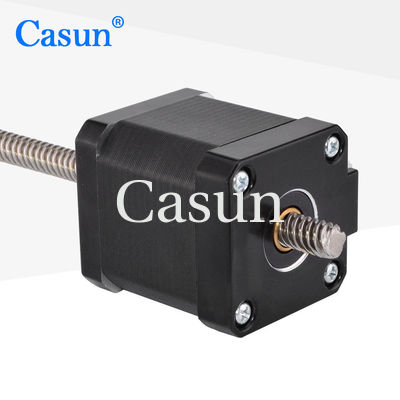

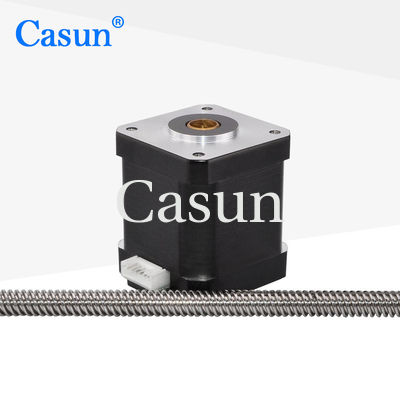

Moteur pas à pas non captif 48 mm Corps 450mN.M Tr5*2 NEMA 17 Pour les instruments médicaux
Capable de contrôler la position et la trajectoire de mouvement des outils de coupe, permettant des opérations d'usinage complexes telles que la sculpture et la coupe.
Peut réaliser un ajustement de position de petite taille et un positionnement précis.
Caractéristiques:
-
Spécialiste professionnel des solutions de transmission
-
Nous sommes ouverts aux opportunités de fabrication sous contrat.
-
Après avoir opéré en Chine pendant 12 ans, nous avons servi plus de 800 clients
-
Nous sommes spécialisés dans la fourniture de services personnalisés
-
Des dealers recherchés! !
Spécifications du moteur
|
Pasteur ange.
|
10,8 °
|
|
Taille du cadre
|
42 mm
|
|
Nombre de phases
|
Phase 2
|
|
Courant nominal
|
1.2 ampères
|
|
Le couple de maintien
|
450 mN.m.
|
|
Résistance
|
3.2 ohm
|
|
Inductivité
|
4.2 mH
|
|
Intérêt du rotor
|
72 g/cm2
|
|
Poids du moteur
|
0.38 kg
|
|
Scoupe à plomb
|
Tr8 × 2
|
|
Connexion
|
Bipolaire
|
Caractéristiques de fonctionnement
Angle de pas: 1,8°
Température maximale: 80°C maximum
Température ambiante: -20 °C à 50 °C
Température de stockage -20 °C à 100 °C
Plage d'humidité (%) : 85% ou moins, non condensée
Isolation par fil magnétique: classe B 130°C
Résistance d'isolation: 100 M Ohm à 500 VDC
Résistance diélectrique: 500 VDC pendant 1 min
Le jeu radial de l'arbre:0.02 Max. (450 g de charge)
Le jeu axial de l'arbre:0.08 Max. (450 g de charge)
La force radiale maximale est de 28 N (20 mm de la bride).
La force axiale maximale: 10 N
courbes de couple
Les sous-modèles
| Modèle |
Le couple de maintien |
Angle de pas |
Longueur du moteur |
Type de puits |
Courant nominal |
| 42SHD4950 |
0.13 N.m. |
10,8° |
20 mm |
D Arbre 20 mm |
1.0A |
| 42SHD4003 |
0.26 N.m. |
10,8° |
34 mm |
D Arbre 20 mm |
0.4A |
| 42SHD0261 |
0.45 N.m. |
10,8° |
40 mm |
D Arbre 20 mm |
1.68A |
| 42SHD4425 |
0.59 N.m. |
10,8° |
48 mm |
D Arbre 24 mm |
2.0A |
| 42SHD4813 |
0.8 N.m. |
10,8° |
60 mm |
D Arbre 24 mm |
2.1A |
| Longueur du corps |
Diamètre de la vis |
Le tonnerre |
Longueur de vis |
20 mm
34 mm
40 mm
48 mm
60 mm
|
5 |
2 |
20 à 1000 mm |
| 8 |
| 6.35 |
1.27 |
| 3.175 |
| 6.35 |
| 6.5 |
3 |
| 6.35 |
| 8 |
1 |
| 2 |
| 4 |
| 8 |
| 12 |
Télécharger
Si notre moteur standard ne peut pas répondre à vos besoins,
Nous pouvons personnaliser le moteur selon vos besoins
Le contenu personnalisé comprend, mais sans s'y limiter, des arbres spéciaux, des paramètres d'enroulement, des dimensions d'installation, des fils de plomb avec des exigences particulières, des connecteurs, etc.
Questions fréquentes
1Qui sommes-nous?
Nous sommes basés à Guangdong, en Chine, à partir de 2011, nous vendons sur le marché intérieur ((63.00%), l'Europe occidentale ((12.00%), l'Amérique du Nord ((9.00%), l'Asie de l'Est ((8.00%), l'Europe du Nord ((2.00%), l'Europe de l'Est ((00.00%),Asie du Sud-Est.00%), Océanie ((00.00%), Moyen-Orient ((00.00%), Europe du Sud ((00.00%), Asie du Sud ((00.00%). Il y a au total environ 51-100 personnes dans notre bureau.
2. comment pouvons-nous garantir la qualité?
Un échantillon de pré-production doit toujours être prélevé avant la production en série;
Inspection finale avant expédition;
3- Qu'est-ce que vous pouvez nous acheter?
Moteur pas à pas, moteur BLDC
4. pourquoi devriez-vous acheter chez nous et non chez d'autres fournisseurs?
Nous sommes spécialisés dans la production et la vente de moteurs pas à pas depuis plus de 11 ans.
5. quels services pouvons-nous fournir?
Conditions de livraison acceptées: FOB, CFR, CIF, EXW, livraison express;
Monnaie de paiement acceptée:USD,CNY;
Type de paiement accepté: T/T,L/C,D/P D/A,,PayPal;
Langue parlée: anglais,chinois,japonais
Les options:
Le codeur, le frein, la boîte de vitesses, l'arbre.
