57*54mm boucle fermée Nema 23 moteur pas à pas 1,2N.M pour moteur Cnc Kit DC

57*54mm boucle fermée Nema 23 moteur pas à pas 1,2N.M pour moteur Cnc Kit DC

Nom De Marque:	Casun
Numéro De Modèle:	57SHD4406-20BQH
Quantité Maximale:	10 pièces
Prix:	US $16.00 - 9.00/ Piece
Conditions De Paiement:	LC, D/A, D/P, T/T
Capacité D'approvisionnement:	100000/pcs par mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

CE, ISO, ROHS

Arbre:

6,35 mm

Couple:

1.2N.m

Actuel:

Tension:

2.7V

Corps:

54 mm

application:

Machine CNC

Personnalisé:

Le moteur peut être conçu et fabriqué sur demande personnalisée.

Détails d'emballage:

Carton: 36 x 29 x 14 cm

Mettre en évidence:

Moteur pas à pas Nema 23 en boucle fermée

1.2N.M Nema 23 moteur pas à pas

Description de produit

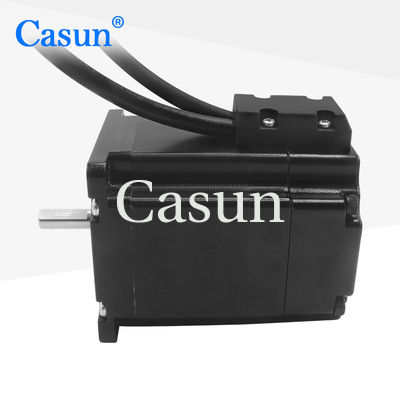

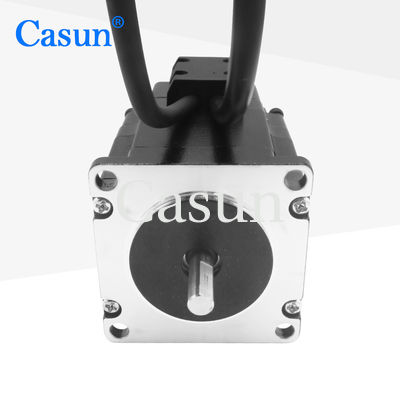

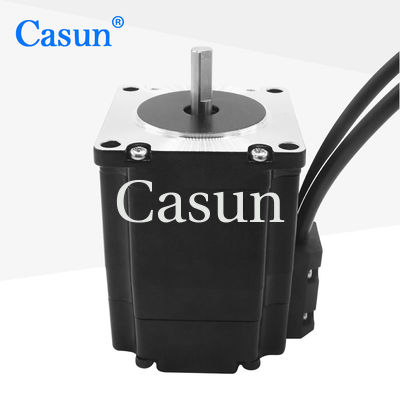

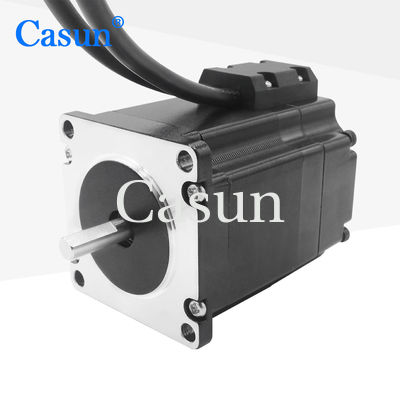

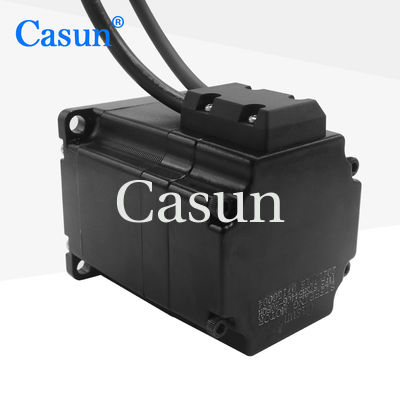

Moteur à boucle fermée de 57×54 mm NEMA 23 stepper 1.2N.M pour kit CNC moteur CC

NEMA 23 moteur pas à pas en boucle fermée, 57×57×54 mm, angle de pas de 1,8 degré, 2 phases, avec couple de maintien de 1,2 N.m.Ce moteur pas à pas NEMA 23 en boucle fermée de haute qualité de 57 × 54 mm est spécialement conçu pour les kits CNC et les applications de moteurs CC.

Le moteur pas à pas à boucle fermée de 57 mm combine les caractéristiques des moteurs pas à pas, permettant un contrôle de positionnement précis et étant adapté aux applications nécessitant un positionnement de haute précision.

Principales caractéristiques

Des versions bipolaires ou unipolaires sont disponibles
Services personnalisés et fabrication sous contrat disponibles
Disponible en version à un ou deux arbres
Spécialiste professionnel des solutions de transmission
Personnalisation disponible sur demande

Les dimensions

Spécifications du moteur

Spécification	Valeur
Angle de pas	10,8°
Taille du cadre	de hauteur inférieure à 50 mm
Nombre de phases	Phase 2
Courant nominal	3 A
Le couple de maintien	1.2 N.m.
Résistance	00,9 ohm
Inductivité	4.5 mH
Intérêt du rotor	260 g/cm2
Poids du moteur	00,8 kg
L'axe	20 mm
Connexion	Bipolaire

Caractéristiques de fonctionnement

Moteur

Paramètre	Spécification
Angle de pas	10,8°
Température maximale	80°C maximum
Température ambiante	-20 à 50 °C
Température de stockage	-20°C à 100°C
Plage d'humidité	d'une épaisseur n'excédant pas 85%, sans condensation
Isolation par fil magnétique	Classe B 130°C
Résistance à l'isolation	100 M Ohm à 500 VDC
Résistance diélectrique	500 VDC pendant une minute

Boîte à engrenages

Paramètre	Spécification
Matériel de logement	Métal
Ressorts à la sortie	Les roulements à billes
Charge radiale maximale (12 mm par rapport à la bride)	≤ 80N
Max. Charge axiale de l'arbre	≤ 30 N
Le jeu radial de l'arbre (près de la bride)	≤ 0,06 mm
Le jeu axial de l'arbre	≤ 0,3 mm
Réaction de contrecoup au point de non-charge	1.5°

Les sous-modèles

Longueur du moteur	Longueur de la boîte de vitesses	Ratio	Efficacité
34 mm	27.2 mm	3.71	90%
40 mm		5.18	35 mm
48 mm		13.76	80%
60 mm		19.2	26.8
42.7 mm	51	70%	71
	99.5	139

Personnalisation disponible

Si notre moteur standard ne peut pas répondre à vos besoins, nous pouvons personnaliser le moteur selon vos exigences.

Le contenu personnalisé comprend, mais sans s'y limiter, des arbres spéciaux, des paramètres d'enroulement, des dimensions d'installation, des fils de plomb avec des exigences spéciales, des connecteurs, etc.

Options à votre disposition

Encodeur

Le freinage

Boîte de vitesses

L'axe

Veuillez cliquer sur le bouton ci-dessous pour nous dire vos exigences et obtenir un devis personnalisé.

Obtenez une citation
