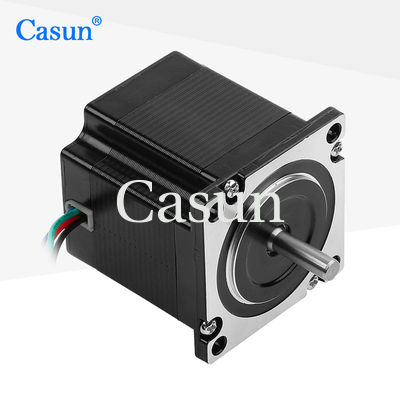

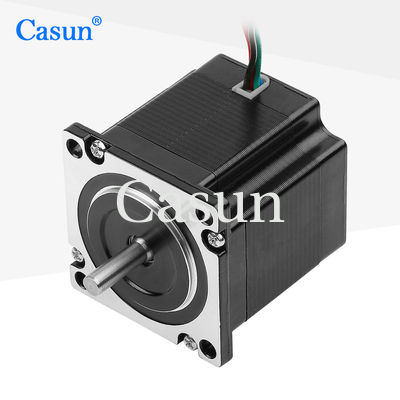

Le moteur pas à pas NEMA 23 pour machine CNC 1.0N.M 2.5A
Le moteur pas à pas NEMA 23 peut fournir un couple plus élevé que le moteur pas à pas NEMA 17, ce qui est très utile pour les applications qui nécessitent de conduire de plus grandes charges.
Machines pour la fabrication de semi-conducteurs, machines de découpe et de gravure au laser
Caractéristiques:
-
Couple élevé et précision élevée
-
Nos produits sont conçus pour un couple élevé et la précision
-
Avec 12 ans d'expérience en Chine, nous avons servi plus de 800 clients
-
Nos ingénieurs réagiront dans les 48 heures pour proposer la solution optimale.
-
Des dealers recherchés! !
Apparence
Les dimensions
Spécifications du moteur
Pasteur ange.
|
10,8 °
|
Taille du cadre
|
de hauteur inférieure à 50 mm
|
Nombre de phases
|
Phase 2
|
Courant nominal
|
2.5 A
|
Le couple de maintien
|
1.0 N.m.
|
Résistance
|
1.2 ohms
|
Inductivité
|
4.1 mH
|
Intérêt du rotor
|
260 g/cm2
|
Poids du moteur
|
00,6 kg
|
Nombre de pistes
|
4
|
Connexion
|
Bipolaire
|
Caractéristiques de fonctionnement
Angle de pas: 1,8°
Température maximale: 80°C maximum
Température ambiante: -20 °C à 50 °C
Température de stockage -20 °C à 100 °C
Plage d'humidité (%) : 85% ou moins, non condensée
Isolation par fil magnétique: classe B 130°C
Résistance d'isolation: 100 M Ohm à 500 VDC
Résistance diélectrique: 500 VDC pendant 1 min
courbes de couple
Les sous-modèles
| Modèle |
Le couple de maintien |
Angle de pas |
Longueur |
TType de puits |
Courant nominal |
| Le nombre d'unités de contrôle est le suivant: |
0.6 N.m. |
10,8° |
41 mm |
D Arbre 21 mm |
1.0A |
| Le numéro de série est le numéro de série de l'appareil |
1.1 N.m. |
10,8° |
54 mm |
D Arbre 21 mm |
3.0A |
| Le nombre d'émissions de CO2 est déterminé par la méthode suivante: |
2.0 N.m. |
10,8° |
76 mm |
D Arbre 21 mm |
3.0A |
| Le nombre d'émissions de CO2 est déterminé par la méthode suivante: |
2.5 N.m. |
10,8° |
83 mm |
D Arbre 21 mm |
3.0A |
| Le nombre d'émissions de CO2 est déterminé par la méthode suivante: |
3.0 N.m. |
10,8° |
100 mm |
D Arbre 20 mm |
3.0A |
Télécharger
Si notre moteur standard ne peut pas répondre à vos besoins,
Nous pouvons personnaliser le moteur selon vos besoins.
Le contenu personnalisé comprend, mais sans s'y limiter, des arbres spéciaux, des paramètres d'enroulement, des dimensions d'installation, des fils de plomb avec des exigences particulières, des connecteurs, etc.
Les options:
Encodeur
|
Le freinage
|
Boîte de vitesses
|
L'axe
|
|
|
|
|
Veuillez cliquer sur "Pour obtenir un devis." bouton ci-dessous pour nous dire vos besoins.
