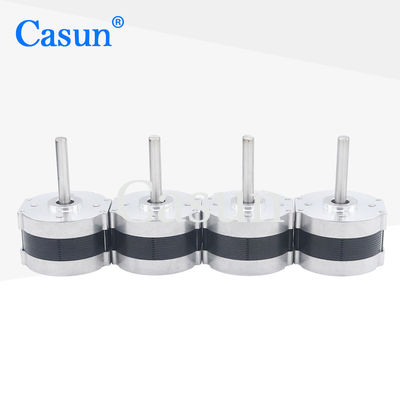

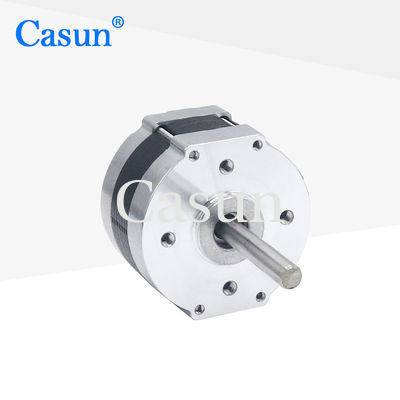

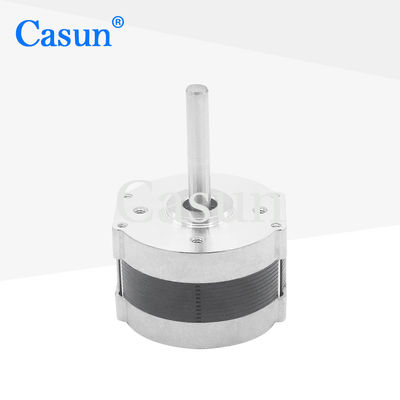

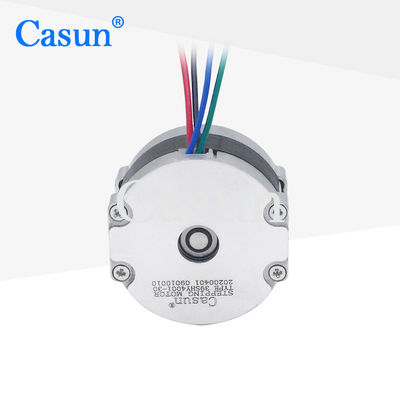

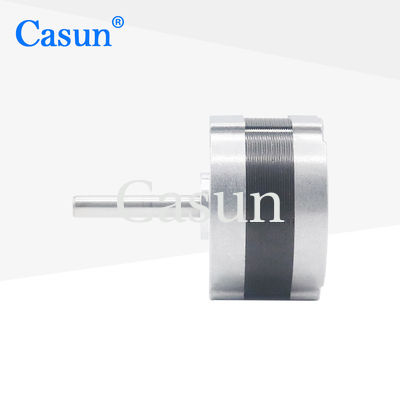

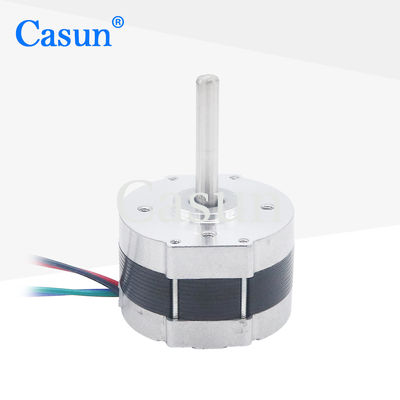

39 mm Cycle 120mN.M Moteur pas à pas à quatre fils 2e phase NEMA 16 CE Moteurs à courant continu RoHS
Le moteur pas à pas de 39 mm est un type plus petit de moteur pas à pas qui présente des avantages uniques par rapport à d'autres moteurs pas à pas plus grands
Travaillant à faible consommation d'énergie, il est plus économe en énergie.
Caractéristiques:
-
Des versions bipolaires ou unipolaires sont disponibles
-
Chaque modèle de moteur pas à pas a une utilisation dans une variété de situations.
-
Disponible en version à un ou deux arbres
-
Approuvé CE et RoHS
-
Dans les 48 heures, un de nos ingénieurs vous contactera pour vous proposer la meilleure option.
Spécifications du moteur
Pasteur ange.
|
10,8 °
|
Taille du cadre
|
39 mm
|
Nombre de phases
|
Phase 2
|
Courant nominal
|
0.4 A
|
Le couple de maintien
|
120 mN.m
|
Résistance
|
230,3 ohm
|
Inductivité
|
190,8 mH
|
Intérêt du rotor
|
20 g/cm2
|
Poids du moteur
|
0.17 kg
|
Nombre de pistes
|
4
|
Connexion
|
Bipolaire
|
Apparence
Les dimensions
Caractéristiques de fonctionnement
Angle de pas: 1,8°
Température maximale: 80°C maximum
Température ambiante: -20 °C à 50 °C
Température de stockage -20 °C à 100 °C
Plage d'humidité (%) : 85% ou moins, non condensée
Isolation par fil magnétique: classe B 130°C
Résistance d'isolation: 100 M Ohm à 500 VDC
Résistance diélectrique: 500 VDC pendant 1 min
courbes de couple
Les sous-modèles
| Modèle |
Le couple de maintien |
Angle de pas |
Longueur du moteur |
Type de puits |
Courant nominal |
| Le nombre d'équipements à transporter |
100 mN.m. |
10,8° |
20 mm |
Arbre rond
20 mm |
0.48A |
| Le nombre d'émissions de CO2 est déterminé par la méthode suivante: |
100 mN.m. |
10,8° |
22 mm |
Arbre rond
20 mm |
0.4A |
| Pour l'utilisation des appareils électroménagers |
200 mN.m |
10,8° |
25 mm |
Arbre rond
20 mm |
0.4A |
| Le nombre d'équipements utilisés est le suivant: |
220 mN.m. |
10,8° |
34 mm |
Arbre rond
20 mm |
0.4A |
| Le nombre d'équipements utilisés est le suivant: |
220 mN.m. |
10,8° |
38 mm |
Arbre rond
24 mm |
0.4A |
| Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'appareil. |
220 mN.m. |
10,8° |
48 mm |
D Châssis
24 mm |
0.4A |
Télécharger
Si notre moteur standard ne peut pas répondre à vos besoins,
Nous pouvons personnaliser le moteur selon vos besoins.
Le contenu personnalisé comprend, mais sans s'y limiter, des arbres spéciaux, des paramètres d'enroulement, des dimensions d'installation, des fils de plomb avec des exigences particulières, des connecteurs, etc.
Les options:
Encodeur
|
Le freinage
|
Boîte de vitesses
|
L'axe
|
|
|
|
|
Veuillez cliquer sur "Pour obtenir un devis." bouton ci-dessous pour nous dire vos besoins.
