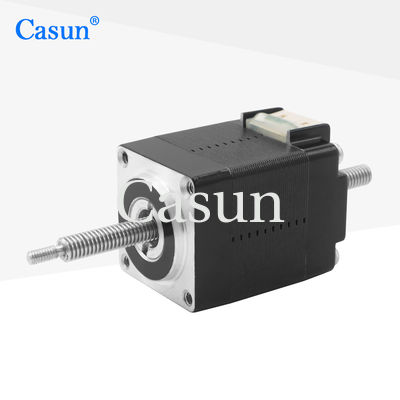

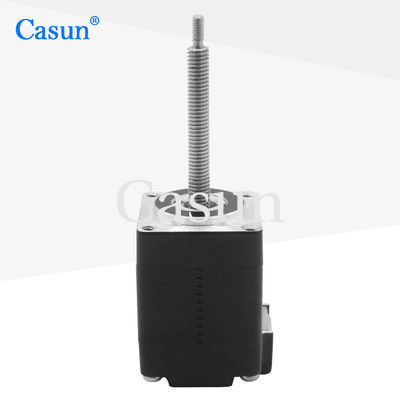

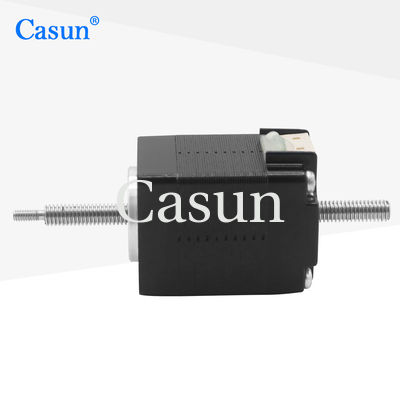

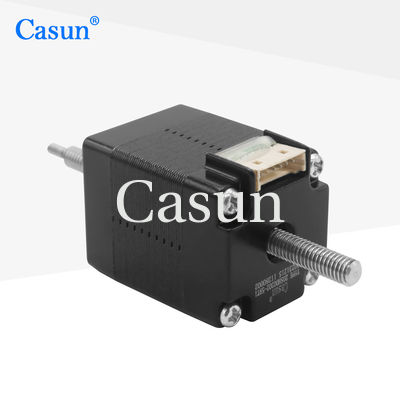

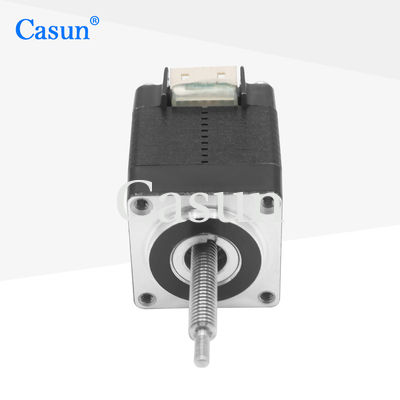

NEMA 8 moteur pas à pas non captif pour robots éducatifs de 15 mN.m

NEMA 8 moteur pas à pas non captif pour robots éducatifs de 15 mN.m

Nom De Marque:	Casun
Numéro De Modèle:	Le nombre d'équipements utilisés est déterminé en fonction du type de véhicule.
Quantité Maximale:	1 pièce
Prix:	$13-$13.5
Conditions De Paiement:	D / a, t / t, l / c, d / p
Capacité D'approvisionnement:	40000+PCS+mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ROHS,ISO

Actuel:

0.5Amp

Couple de maintien:

15mN.m

Angle de Steper:

1.8degree

Phase:

Couple de détente:

2mN.m

Personnalisé:

Le moteur peut être conçu et fabriqué sur demande personnalisée.

Détails d'emballage:

Carton : 38x29xc14m

Mettre en évidence:

Des robots éducatifs avec un moteur à pas en captivité

15 mN.m.

Description de produit

NEMA 8 Moteur pas à pas non captif pour les robots éducatifs de 15 mN.m

Grâce au contrôle du signal d'impulsion, il est facile d'obtenir des trajectoires de mouvement complexes.les rendant adaptés à des situations exigeant une puissance et une précision élevées.

Principales caractéristiques

Des versions bipolaires ou unipolaires sont disponibles
Construction hybride à étape
Opérationnel depuis 12 ans en Chine, desservant plus de 800 clients
Fournir de nombreuses certifications internationales pour les équipements de technologie avancée et de l'industrie électronique
Personnalisation sur demande

Les dimensions

Spécifications du moteur

Spécification	Valeur
Angle de pas	10,8°
Taille du cadre	20 mm
Nombre de phases	Phase 2
Courant nominal	0.5 ampères
Le couple de maintien	15 mNm
Résistance	5.1 ohm
Inductivité	1.5 mH
Intérêt du rotor	2 g-cm2
Poids du moteur	00,08 kg
Scoupe à plomb	Il est à 3,35X0.6096
Connexion	Bipolaire

Caractéristiques de fonctionnement

Paramètre	Spécification
Angle de pas	10,8°
Température maximale	80°C maximum
Température ambiante	-20 à 50 °C
Température de stockage	-20°C à 100°C
Plage d'humidité	d'une épaisseur n'excédant pas 85%, sans condensation
Isolation par fil magnétique	Classe B 130 degrés C
Résistance à l'isolation	100 M Ohm à 500 VDC
Résistance diélectrique	500 VDC pendant une minute
Le jeu radial de l'arbre	0.02 Max. (450 g de charge)
Joue axiale de l'arbre	0.08 Max. (450 g de charge)
Max. force radiale	28N (20 mm de la bride)
Force axiale maximale	10N

Modèles disponibles

Modèle	Le couple de maintien	Angle de pas	Longueur du moteur	Type de puits	Courant nominal
42SHD4950	0.13 N.m.	10,8°	20 mm	D Arbre 20 mm	1.0 A
42SHD4003	0.26 N.m.	10,8°	34 mm	D Arbre 20 mm	0.4 A
42SHD0261	0.45 N.m.	10,8°	40 mm	D Arbre 20 mm	1.68 A
42SHD4425	0.59 N.m.	10,8°	48 mm	D Arbre 24 mm	2.0 A
42SHD4813	0.8 N.m.	10,8°	60 mm	D Arbre 24 mm	2.1 A

Solutions moteurs personnalisées

Si notre moteur standard ne peut pas répondre à vos besoins, nous pouvons personnaliser le moteur selon vos exigences.

Le contenu personnalisé comprend, mais sans s'y limiter, les arbres spéciaux, les paramètres d'enroulement, les dimensions d'installation, les fils de plomb ayant des exigences particulières, les connecteurs, etc.

Options à votre disposition

Encodeur

Le freinage

Boîte de vitesses

L'axe
