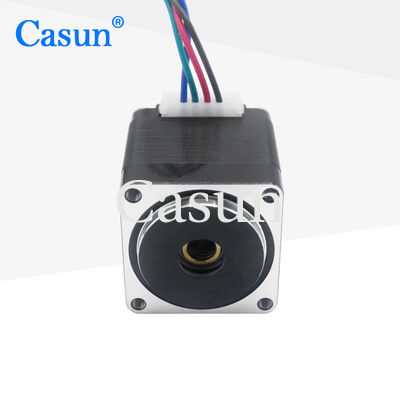

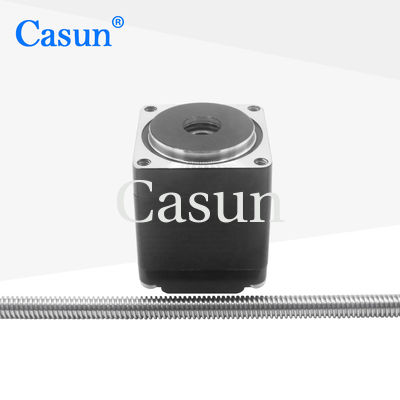

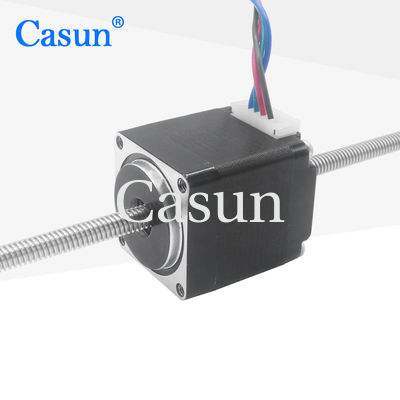

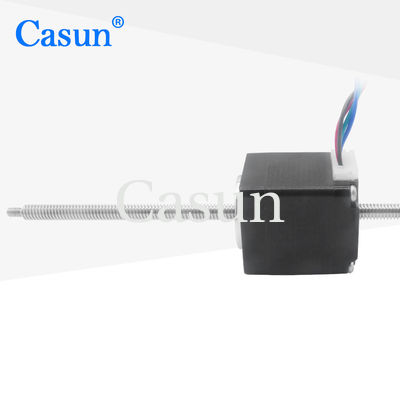

Non captive Nema 11 moteur pas à pas 1,8 degrés 282833mm 0,8A pour l'instrument de précision

Non captive Nema 11 moteur pas à pas 1,8 degrés 282833mm 0,8A pour l'instrument de précision

Nom De Marque:	Casun
Numéro De Modèle:	28SHD4207-188TT
Quantité Maximale:	1 pièce
Prix:	$9.94-$15
Conditions De Paiement:	D / a, t / t, l / c, d / p
Capacité D'approvisionnement:	40000+PCS+mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ROHS,ISO

Couleur:

Noir

Actuel:

0.8Amp

Couple de maintien:

80mN.m

vis sans fin:

Tr5×2

Personnalisé:

Le moteur peut être conçu et fabriqué sur demande personnalisée.

Détails d'emballage:

Carton : 38x29xc14m

Mettre en évidence:

Instrument de précision Nema 11 moteur pas à pas

Moteur pas captif Nema 11 pas à pas

1.8 degrés Nema 11 moteur pas à pas

Description de produit

Moteur pas à pas non captif Nema 11, 1,8 degrés, 28x28x33mm, 0,8A pour instruments de précision

Aucun système de rétroaction n'est requis, ce qui simplifie la conception et le système de contrôle, réduisant les coûts et la complexité. Capable de fournir un mouvement linéaire fiable dans diverses applications.

Caractéristiques principales

Versions bipolaires ou unipolaires disponibles
Construction hybride pas à pas
Services personnalisés et fabrication sous contrat disponibles
Approuvé CE et RoHS
Distributeurs recherchés

Dimensions

Spécifications du moteur

Angle de pas	1,8°
Taille du cadre	28mm
Nombre de phases	2 phases
Courant nominal	0,8 Ampère
Couple de maintien	80 mN.m
Résistance	5,8 Ohm
Inductance	4,1 mH
Inertie du rotor	9 g-cm²
Poids du moteur	0,12 kg
Vis mère	Tr5x2
Connexion	Bipolaire

Spécifications de fonctionnement

Angle de pas	1,8°
Température maximale	80°C maximum
Température ambiante	-20°C à 50°C
Température de stockage	-20°C à 100°C
Plage d'humidité	85% ou moins, sans condensation
Isolation du fil d'aimant	Classe B 130°C
Résistance d'isolement	100 M Ohm à 500 VDC
Rigidité diélectrique	500 VDC pendant 1 min
Jeu radial de l'arbre	0,02 max. (charge de 450 g)
Jeu axial de l'arbre	0,08 max. (charge de 450 g)
Force radiale max.	28N (20 mm de la bride)
Force axiale max.	10N

Modèles disponibles

Modèle	Couple de maintien	Angle de pas	Longueur du moteur	Type d'arbre	Courant nominal
42SHD4950	0,13 N.m	1,8°	20mm	Arbre en D - 20mm	1,0A
42SHD4003	0,26 N.m	1,8°	34mm	Arbre en D - 20mm	0,4A
42SHD0261	0,45 N.m	1,8°	40mm	Arbre en D - 20mm	1,68A
42SHD4425	0,59 N.m	1,8°	48mm	Arbre en D - 24mm	2,0A
42SHD4813	0,8 N.m	1,8°	60mm	Arbre en D - 24mm	2,1A

Services de personnalisation

Si notre moteur standard ne répond pas à vos besoins, nous pouvons personnaliser le moteur selon vos exigences.

Le contenu personnalisé comprend, sans s'y limiter, des arbres spéciaux, des paramètres d'enroulement, des dimensions d'installation, des fils de connexion avec des exigences spéciales, des connecteurs, etc.

Encodeur

Frein

Réducteur

Arbre

Veuillez cliquer sur le bouton "Obtenir un devis" ci-dessous pour nous faire part de vos exigences.

Obtenir un devis
