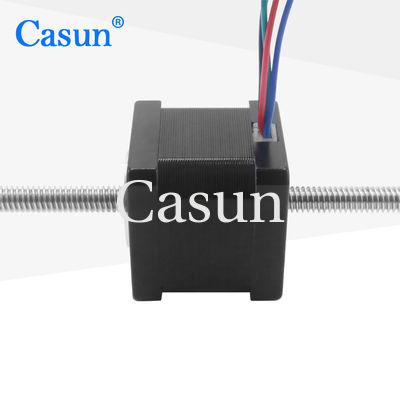

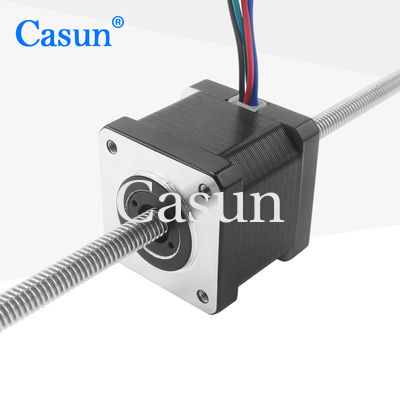

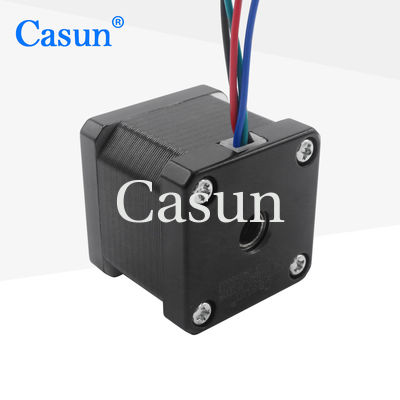

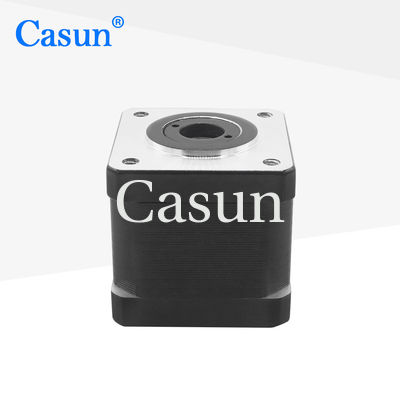

353534mm 2 phase Nema 14 moteur pas à pas non captif 1.5A pour l'éclairage de série

353534mm 2 phase Nema 14 moteur pas à pas non captif 1.5A pour l'éclairage de série

Nom De Marque:	Casun
Numéro De Modèle:	P35SHD4150-257T4
Quantité Maximale:	1 pièce
Prix:	$9.68-$16
Conditions De Paiement:	D / a, t / t, l / c, d / p
Capacité D'approvisionnement:	40000+PCS+mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ROHS,ISO

Personnalisé:

Le moteur peut être conçu et fabriqué sur demande personnalisée.

Courant par phase:

1,0 A

Tension nominale:

3,5 V

Plomb:

Tr6,35 fois 2.4384

Nombre de phases:

Détails d'emballage:

Carton : 38x29xc14m

Mettre en évidence:

Moteur pas à pas non captif à 2 phases

1.5A Moteur pas à pas non captif

Moteur pas à pas non captif

Description de produit

Moteur pas à pas non captif 2 phases NEMA 14 de 35×35×34 mm, 1,5 A pour éclairage de scène

Le moteur pas à pas NEMA 14 est relativement léger, ce qui le rend facile à déplacer et à installer. Pour réduire les vibrations et obtenir une résolution de pas plus élevée, utilisez-le avec un pilote micropas.

Caractéristiques

Versions bipolaires ou unipolaires disponibles
Spécialiste professionnel des solutions de transmission
Disponible en versions à arbre simple ou double
Nos ingénieurs vous contacteront dans les 48 heures pour vous proposer la meilleure solution
Fabrication professionnelle en recherche et développement

Dimensions

Spécifications du moteur

Angle de pas	1,8°
Taille du cadre	35 mm
Nombre de phases	2 phases
Courant nominal	1,0 A
Couple de maintien	190 mN.m
Résistance	3,5 Ω
Inductance	3,6 mH
Inertie du rotor	20 g·cm²
Poids du moteur	0,18 kg

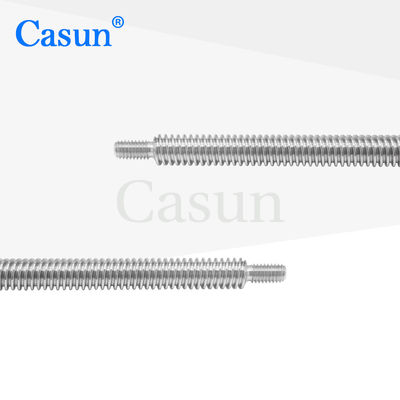

Vis mère	Tr6,35×2,4384
Connexion	Bipolaire

Spécifications de fonctionnement

Angle de pas	1,8°
Température maximale	80 °C maximum
Température ambiante	-20 °C à 50 °C
Température de stockage	-20 °C à 100 °C
Plage d'humidité	85 % ou moins, sans condensation
Isolation du fil de bobinage	Classe B 130 °C
Résistance d'isolement	100 MΩ à 500 VDC
Rigidité diélectrique	500 VDC pendant 1 min
Jeu radial de l'arbre	0,02 Max. (charge de 450 g)
Jeu axial de l'arbre	0,08 Max. (charge de 450 g)
Force radiale max.	28 N (à 20 mm de la bride)
Force axiale max.	10 N

Sous-modèles

Modèle	Couple de maintien	Angle de pas	Longueur	Type d'arbre	Courant nominal
35SHD0307-20	80 mN.m	1,8°	20 mm	Arbre rond	0,4 A
35SHD0001-20	100 mN.m	1,8°	26 mm	Arbre rond	0,4 A
35SHD0102-20B	150 mN.m	1,8°	34 mm	Arbre D-20mm	0,75 A
35SHD0801-20B	280 mN.m	1,8°	40 mm	Arbre D-20mm	0,5 A

Options de personnalisation

Si notre moteur standard ne répond pas à vos besoins, nous pouvons personnaliser le moteur selon vos exigences.

Le contenu personnalisé comprend, sans s'y limiter, des arbres spéciaux, des paramètres de bobinage, des dimensions d'installation, des fils de connexion avec des exigences spéciales, des connecteurs, etc.

Encodeur

Frein

Réducteur

Arbre

Veuillez cliquer sur le bouton "Obtenir un devis" ci-dessous pour nous faire part de vos exigences.
