Nema 8 non-captive stepper motor 20x20x27mm 15mN.m holding torque 0.65 DC power for cnc for XYZ three-dimensional workbench

Nema 8 non-captive stepper motor 20x20x27mm 15mN.m holding torque 0.65 DC power for cnc for XYZ three-dimensional workbench

Nom De Marque:	Casun
Numéro De Modèle:	20SHD0250-100TT
Quantité Maximale:	1 PIÈCES
Prix:	$9.94-$12.8
Conditions De Paiement:	LC, D/A, D/P, T/T
Capacité D'approvisionnement:	40000+PCS+mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

CE,ROHS,ISO

Actuel:

0.6Amp

Couple de maintien:

32mN.m

Angle de Steper:

1.8degree

Phase:

Tension nominale:

5.4V

Couple de détente:

3mN.m

personnalisé:

Le moteur peut être conçu et fabriqué sur demande personnalisée.

Détails d'emballage:

Carton : 38x29xc14m

Mettre en évidence:

Nema 8 stepper motor 20x20x27mm

Non-captive stepper motor 15mN.m torque

Stepper motor for CNC XYZ workbench

Description de produit

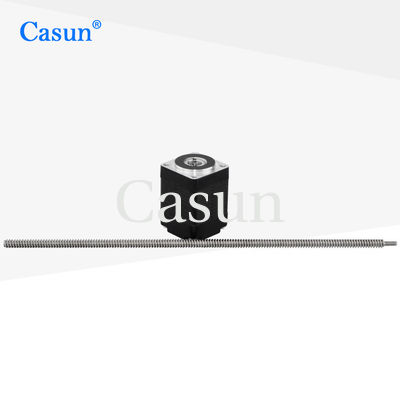

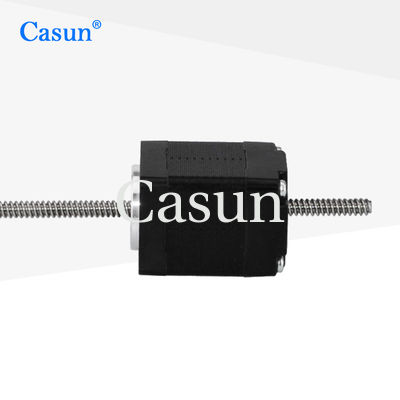

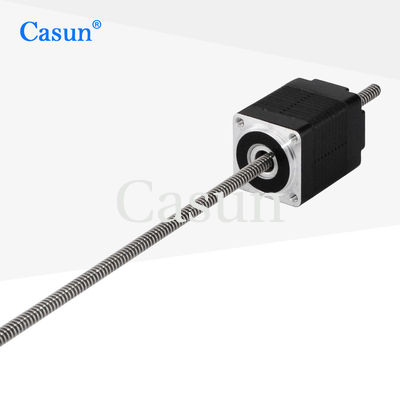

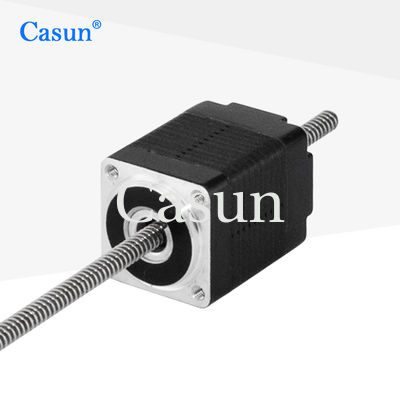

Casun 0,6A moteur non captif 5,4 V Nema 8 moteur pas à pas non captif avec vis à plomb Tr5X2 Bipolaire noir

NEMA 8 à travers le moteur pas à pas à vis à plomb à vis à plomb tenant le couple 32mN.m 0,08kg tr5*2 pour 3D

La série de moteurs hybrides pas à pas de 20 mm offre un couple de maintien puissant dans une variété de tailles.

Utilisation avec un pilote de micro-étape pour réduire les vibrations et obtenir une résolution d'étape plus élevée.

Choisissez une version de base ou demandez votre propre configuration personnalisée.

Caractéristiques:

Des versions bipolaires ou unipolaires sont disponibles
Construction hybride à étape
Disponible en version à un ou deux arbres
Approuvé CE et RoHS
Personnalisation sur demande

Les dimensions

Spécifications du moteur

Pasteur ange.	10,8 °
Taille du cadre	20 mm
Nombre de phases	Phase 2
Courant nominal	0.6 ampères
Le couple de maintien	32 mN.m
Résistance	90,0 ohm
Inductivité	3.2 mH
Intérêt du rotor	3.5 g-cm2
Poids du moteur	00,08 kg
Scoupe à plomb	Le numéro de série
Connexion	Bipolaire

Caractéristiques de fonctionnement

Angle de pas: 1,8°

Température maximale: 80°C maximum

Température ambiante: -20 °C à 50 °C

Température de stockage -20 °C à 100 °C

Plage d'humidité (%) : 85% ou moins, non condensée

Isolation par fil magnétique: classe B 130°C

Résistance d'isolation: 100 M Ohm à 500 VDC

Résistance diélectrique: 500 VDC pendant 1 min

Le jeu radial de l'arbre:0.02 Max. (450 g de charge)

Le jeu axial de l'arbre:0.08 Max. (450 g de charge)

La force radiale maximale est de 28 N (20 mm de la bride).

La force axiale maximale: 10 N

courbes de couple

Les sous-modèles

Modèle	Le couple de maintien	Angle de pas	Longueur du moteur	Type de puits	Courant nominal
20SHD0304	18 mN.m.	10,8°	28 mm	Arbre rond de 20 mm	0.6A
20SHD0250	32 mN.m.	10,8°	38 mm	Arbre rond de 20 mm	0.6A
20SHD0101	30 mN.m.	10,8°	42 mm	Arbre rond de 20 mm	0.8A

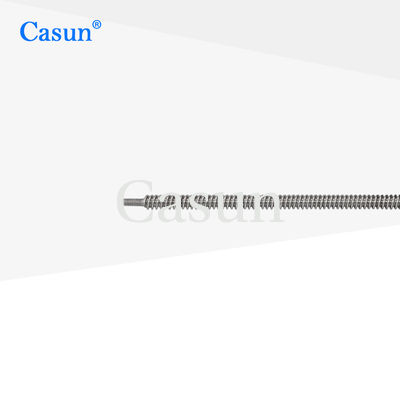

Longueur du corps	Diamètre de la vis	Le tonnerre	Longueur de vis
20 mm 34 mm 40 mm 48 mm 60 mm	5	2	20 à 1000 mm
		8
	6.35	1.27
		3.175
		6.35
	6.5	3
		6.35
	8	1
		2
		4
		8
		12

Télécharger

Si notre moteur standard ne peut pas répondre à vos besoins,

Nous pouvons personnaliser le moteur selon vos besoins

Le contenu personnalisé comprend, mais sans s'y limiter, des arbres spéciaux, des paramètres d'enroulement, des dimensions d'installation, des fils de plomb avec des exigences particulières, des connecteurs, etc.

Les options:
Le codeur, le frein, la boîte de vitesses, l'arbre.

Nema 8 non-captive stepper motor 20x20x27mm 15mN.m holding torque 0.65 DC power for cnc for XYZ three-dimensional workbench 0

Veuillez cliquer sur "Pour obtenir un devis." bouton ci-dessous pour nous dire vos besoins.
